KYN28A-12 দ্বারা উপস্থাপিত 10kV কেন্দ্রীয়ভাবে মাউন্ট করা প্রত্যাহারযোগ্য সুইচগিয়ার, পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে মূলধারার পছন্দ হয়ে উঠেছে। এই নিবন্ধটি তিনটি মাত্রা থেকে কেন্দ্রীয়ভাবে-মাউন্ট করা সুইচগিয়ারের প্রযুক্তিগত যুক্তি এবং প্রকৌশল মান বিশ্লেষণ করে: কাঠামোগত নকশা, নিরাপত্তা ইন্টারলকিং এবং মূল নির্বাচন পয়েন্ট।
কেন্দ্রীয়ভাবে-মাউন্ট করা সুইচগিয়ার এবং ঐতিহ্যগত স্থির সরঞ্জামগুলির মধ্যে মৌলিক পার্থক্যটি এর ধাতব বর্ম, কেন্দ্রীয়ভাবে মাউন্ট করা ট্রলি এবং চার-বগির স্বাধীন কাঠামোগত নকশার মধ্যে রয়েছে। একটি উদাহরণ হিসাবে KYN28A-12 গ্রহণ করে, মন্ত্রিসভাটি ধাতব পার্টিশন দ্বারা কঠোরভাবে চারটি স্বাধীন বগিতে বিভক্ত:
একটি ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি (সাধারণ মডেল যেমন VS1 এবং VD4) দিয়ে সজ্জিত, যা কাজ, পরীক্ষা এবং প্রত্যাহার করা অবস্থানগুলির মধ্যে স্যুইচ করতে পারে। হ্যান্ডকার্ট-স্টাইলের নকশার মূল মান হল অন্য ক্যাবিনেটের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত না করে এবং বিদ্যুৎ বিভ্রাটের সময় উল্লেখযোগ্যভাবে হ্রাস না করে যখন সার্কিটের রক্ষণাবেক্ষণের প্রয়োজন হয় তখন পুরো সার্কিট ব্রেকার কার্টটিকে সরানোর অনুমতি দেওয়ার ক্ষমতার মধ্যে রয়েছে। অভ্যন্তরটি একটি ব্যাপক যান্ত্রিক ইন্টারলকিং সিস্টেমের সাথে সজ্জিত, একটি শারীরিক দৃষ্টিকোণ থেকে কর্মক্ষম নিরাপত্তা নিশ্চিত করে।
প্রধান বাসবার T2 কপার বাসবার ব্যবহার করে, যা ইনসুলেটর দ্বারা সমর্থিত, এবং একটি স্বাধীন, আবদ্ধ নকশা বৈশিষ্ট্যযুক্ত। বাসবার কম্পার্টমেন্টের বিচ্ছিন্নতা অত্যন্ত গুরুত্বপূর্ণ—বাসবারের পাশে একটি ত্রুটির ক্ষেত্রে, ধাতব পার্টিশনগুলি কার্যকরভাবে বৈদ্যুতিক আর্কস এবং উচ্চ-তাপমাত্রার গ্যাসগুলিকে অন্যান্য বগিতে ছড়িয়ে দিতে বাধা দেয়, ফেজ-টু-ফেজ শর্ট সার্কিট এবং ফল্ট সম্প্রসারণ এড়িয়ে যায়। T2 কপার বাসবারগুলির উচ্চ পরিবাহিতা উচ্চ বর্তমান অবস্থার অধীনে তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ নিশ্চিত করে।
বর্তমান ট্রান্সফরমার, জিরো-সিকোয়েন্স ট্রান্সফরমার, গ্রাউন্ডিং সুইচ, ক্যাবল টার্মিনাল, সার্জ অ্যারেস্টার এবং অন্যান্য উপাদান ইনস্টল করার জন্য ব্যবহৃত হয়। তারের বগিটি পর্যাপ্ত স্থান, নির্মাণ ওয়্যারিং এবং পরবর্তী রক্ষণাবেক্ষণ এবং সমন্বয়ের সুবিধা প্রদান করে। এই নকশাটি শিল্প ব্যবহারকারী এবং ফটোভোলটাইক পাওয়ার প্ল্যান্টের জন্য বিশেষভাবে ব্যবহারিক যার জন্য বহির্গামী সার্কিটগুলিতে ঘন ঘন পরিবর্তনের প্রয়োজন হয়।
এই ঘরে সেকেন্ডারি উপাদান যেমন মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা ডিভাইস, যন্ত্র, অপারেটিং সুইচ এবং টার্মিনাল ব্লক রয়েছে। ইন্সট্রুমেন্ট রুমটি মাঝারি-ভোল্টেজ প্রাথমিক এলাকা থেকে সম্পূর্ণরূপে শারীরিকভাবে বিচ্ছিন্ন, মৌলিকভাবে মাধ্যমিক দিকে কর্মরত রক্ষণাবেক্ষণ কর্মীদের বৈদ্যুতিক শকের ঝুঁকি দূর করে। এটি একটি মূল নকশা বৈশিষ্ট্য যা মাঝারি-ভোল্টেজের সুইচগিয়ারকে প্রথাগত স্থির সরঞ্জামের চেয়ে নিরাপদ করে তোলে।
চারটি স্বাধীন কম্পার্টমেন্টের সারমর্ম হল ফল্ট আইসোলেশন—কোনও বগিতে একটি ত্রুটি অন্যান্য বগিকে প্রভাবিত করবে না, এইভাবে ফল্টের প্রভাব কমিয়ে দেয়। রাসায়নিক, ধাতুবিদ্যা, এবং ডেটা সেন্টার শিল্পের মতো উচ্চ ক্রমাগত উত্পাদন প্রয়োজনীয়তা সহ পরিস্থিতিগুলির জন্য, এই বৈশিষ্ট্যটি সরাসরি উত্পাদন সুরক্ষা এবং অর্থনৈতিক দক্ষতার সাথে সম্পর্কিত।
উচ্চ-ভোল্টেজের সুইচগিয়ারের ভুল ব্যবহার সরঞ্জামের ক্ষতি, ব্যক্তিগত আঘাত এবং এমনকি বড় আকারের বিদ্যুৎ বিভ্রাটের কারণ হতে পারে। অতএব, "ফাইভ-প্রিভেনশন ইন্টারলকিং" হল একটি বাধ্যতামূলক নিরাপত্তা প্রয়োজনীয়তা যা স্পষ্টভাবে GB/T 3906 এবং DL/T 404 স্ট্যান্ডার্ডে উল্লেখ করা হয়েছে। তথাকথিত "পাঁচ প্রতিরোধ" বিশেষভাবে অন্তর্ভুক্ত:
1. লোডের অধীনে সার্কিট ব্রেকার ট্রলি অপারেশন প্রতিরোধ - যখন সার্কিট ব্রেকার বন্ধ অবস্থানে থাকে, তখন লোডের নিচে প্লাগিং বা আনপ্লাগিং দ্বারা সৃষ্ট আর্কিং প্রতিরোধ করতে ট্রলি প্রবেশ বা প্রস্থান করতে পারে না;
2. সার্কিট ব্রেকার দুর্ঘটনাক্রমে খোলা এবং বন্ধ করা প্রতিরোধ - অপারেশন অ্যাক্সেস কন্ট্রোল এবং যান্ত্রিক ইন্টারলকিংয়ের মাধ্যমে, অননুমোদিত কর্মীদের দুর্ঘটনাক্রমে সার্কিট ব্রেকার পরিচালনা করা থেকে বাধা দেওয়া হয়;
3. সক্রিয় থাকাকালীন গ্রাউন্ডিং সুইচ বন্ধ করা প্রতিরোধ – সার্কিট ব্রেকার খোলা না থাকলে এবং ট্রলিটি পরীক্ষার অবস্থানে ফিরে না গেলে গ্রাউন্ডিং সুইচটি চালানো যাবে না;
4. গ্রাউন্ডিং সুইচটি বন্ধ থাকাকালীন এটিকে শক্তিশালী করার প্রতিরোধ - যখন গ্রাউন্ডিং সুইচটি বন্ধ অবস্থায় থাকে, তখন সার্কিট ব্রেকার ট্রলিটিকে কাজের অবস্থানে ঠেলে দেওয়া যাবে না যাতে গ্রাউন্ডিং তারের সাথে সার্কিট ব্রেকার বন্ধ না হয়;
5. শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত প্রবেশের প্রতিরোধ - ক্যাবিনেটের দরজাটি শক্তিযুক্ত অংশগুলির সাথে আন্তঃলক করা হয় এবং যখন সরঞ্জামগুলি সক্রিয় থাকে তখন ক্যাবিনেটের দরজা খোলা যাবে না৷
কেন্দ্রীভূত সুইচগিয়ার সাধারণত প্রাথমিক পদ্ধতি হিসাবে যান্ত্রিক ইন্টারলকিং এবং একটি গৌণ পদ্ধতি হিসাবে বৈদ্যুতিক ইন্টারলকিং সহ একটি স্কিম ব্যবহার করে। যান্ত্রিক ইন্টারলকিং উচ্চ নির্ভরযোগ্যতা প্রদান করে এবং পাওয়ার ব্যর্থতা দ্বারা প্রভাবিত হয় না, পাঁচ-প্রমাণ ফাংশনের ভিত্তি হিসাবে পরিবেশন করে। অন্যদিকে, বৈদ্যুতিক ইন্টারলকিং আরও জটিল লজিক নিয়ন্ত্রণ অর্জন করতে ব্যবহৃত হয়, যেমন হ্যান্ডকার্ট এবং গ্রাউন্ডিং সুইচের মধ্যে সংযোগ এবং উপরের স্তরের সুরক্ষা সংকেতগুলির সাথে ইন্টারলকিং। উভয়ের সংমিশ্রণ অপারেশনের উত্স থেকে মৃত্যুদন্ডের শেষ পর্যন্ত একটি সম্পূর্ণ সুরক্ষা প্রতিরক্ষা লাইন তৈরি করে।
একটি মাঝারি-ভোল্টেজ সুইচগিয়ার নির্বাচন করা কেবলমাত্র পরামিতিগুলি জমা করার বিষয় নয়, তবে প্রকৃত অপারেটিং অবস্থার উপর ভিত্তি করে সিস্টেম কনফিগারেশন প্রয়োজন। নিম্নলিখিত পয়েন্ট বিশেষ মনোযোগ প্রাপ্য:
ভ্যাকুয়াম সার্কিট ব্রেকার হল মাঝারি-ভোল্টেজ সুইচগিয়ারের মূল উপাদান। VS1 এবং VD4 বর্তমানে দুটি সর্বাধিক ব্যবহৃত মডেল। VS1 হল চীনের মূলধারার মডেল, উচ্চ খরচ-কার্যকারিতা এবং পর্যাপ্ত খুচরা যন্ত্রাংশ প্রদান করে; VD4 একটি ক্লাসিক ABB মডেল, উচ্চতর যান্ত্রিক জীবন এবং ব্রেকিং কর্মক্ষমতা সহ, ঘন ঘন অপারেশন এবং উচ্চ নির্ভরযোগ্যতার প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত। রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট (সাধারণত 25kA, 31.5kA, 40kA) এবং অপারেটিং ফ্রিকোয়েন্সির ব্যাপক মূল্যায়নের উপর ভিত্তি করে নির্বাচন করা উচিত।
বর্তমান ট্রান্সফরমার এবং জিরো-সিকোয়েন্স কারেন্ট ট্রান্সফরমারের ট্রান্সফরমেশন অনুপাত এবং নির্ভুলতা ক্লাস প্রকৃত অপারেটিং কারেন্ট এবং সুরক্ষা প্রয়োজনীয়তার উপর ভিত্তি করে যুক্তিসঙ্গতভাবে নির্বাচন করা উচিত। মিটারিং সার্কিটগুলির জন্য সাধারণত 0.2S ক্লাস প্রয়োজন, যখন সুরক্ষা সার্কিটগুলি 0.5 বা 10P ক্লাস ব্যবহার করতে পারে। শূন্য-ক্রম বর্তমান ট্রান্সফরমারের কনফিগারেশন সিস্টেমের একটি নিম্ন-কারেন্ট গ্রাউন্ডিং ফল্ট অবস্থান ফাংশন প্রয়োজন কিনা তার উপর নির্ভর করে।
উপযুক্ত শর্ট-সার্কিট তৈরির ক্ষমতা সহ একটি গ্রাউন্ডিং সুইচ মডেল কনফিগার করা আবশ্যক। ফটোভোলটাইক গ্রিড-সংযুক্ত সার্কিটগুলির জন্য যেখানে রিভার্স পাওয়ার ফিডিং ঘটতে পারে, গ্রাউন্ডিং সুইচের রেট করা শর্ট-সার্কিট তৈরির কারেন্ট বিশেষভাবে গুরুত্বপূর্ণ—এটি নির্ধারণ করে যে দুর্ঘটনাজনিত শক্তিকরণের ক্ষেত্রে ওয়েল্ডিং ছাড়াই গ্রাউন্ডিং সুইচ নিরাপদে বন্ধ হতে পারে কিনা।
একটি মাইক্রোপ্রসেসর-ভিত্তিক সমন্বিত সুরক্ষা ডিভাইস মানক, যা ওভারকারেন্ট, তাত্ক্ষণিক ট্রিপ, জিরো-সিকোয়েন্স, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা ফাংশন প্রদান করে। নতুন শক্তি গ্রিড-সংযুক্ত পরিস্থিতিতে, বিশেষ ফাংশন যেমন অ্যান্টি-আইল্যান্ডিং সুরক্ষা এবং বিপরীত শক্তি সুরক্ষাও বিবেচনা করা উচিত। সুরক্ষা ডিভাইসের যোগাযোগ প্রোটোকল উচ্চ-স্তরের পর্যবেক্ষণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
স্ট্যান্ডার্ড মিডিয়াম-ভোল্টেজ সুইচগিয়ার সাধারণ পরিবেশের জন্য উপযুক্ত যেখানে উচ্চতা 1000 মিটারের বেশি নয় এবং পরিবেষ্টিত তাপমাত্রা -10℃ থেকে +40℃ পর্যন্ত। উচ্চ-উচ্চতা অঞ্চলের জন্য (যেমন, 3000 মিটারের উপরে), আর্দ্র গ্রীষ্মমন্ডলীয় অঞ্চল, মারাত্মকভাবে দূষিত এলাকা, বা নিম্ন-তাপমাত্রা অঞ্চল, উপযুক্ত বিশেষ কনফিগারেশন, যেমন উচ্চ-উচ্চতা বা আর্দ্র গ্রীষ্মমন্ডলীয় প্রকার, চরম অবস্থার মধ্যে সরঞ্জামের নিরোধক কার্যকারিতা এবং অপারেশনাল স্থিতিশীলতা নিশ্চিত করতে নির্বাচন করতে হবে।
মিডিয়াম-ভোল্টেজ সুইচগিয়ার নমনীয় ক্যাবিনেট কনফিগারেশন অফার করে এবং পাওয়ার ডিস্ট্রিবিউশন স্কিম অনুযায়ী অবাধে একত্রিত করা যায়। সাধারণ ক্যাবিনেটের প্রকারের মধ্যে ইনকামিং লাইন ক্যাবিনেট, আউটগোয়িং লাইন ক্যাবিনেট, পিটি ক্যাবিনেট, মিটারিং ক্যাবিনেট, বিভাগীয় ক্যাবিনেট, আইসোলেশন ক্যাবিনেট, টাই ক্যাবিনেট, মোটর ক্যাবিনেট এবং স্টেশন ট্রান্সফরমার ক্যাবিনেট অন্তর্ভুক্ত রয়েছে। একটি সাধারণ 10kV ডিস্ট্রিবিউশন রুমে সাধারণত ইনকামিং লাইন ক্যাবিনেট, পিটি ক্যাবিনেট, মিটারিং ক্যাবিনেট, বেশ কয়েকটি আউটগোয়িং লাইন ক্যাবিনেট এবং টাই ক্যাবিনেট থাকে, যা একটি একক বাসবার বিভাগীয়করণ বা একক বাসবার সংযোগ স্কিম গঠন করে।
একটি প্রয়োগের দৃষ্টিকোণ থেকে, মাঝারি-ভোল্টেজ সুইচগিয়ার ব্যাপকভাবে ব্যবহৃত হয়েছে:
সাবস্টেশন 10kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেম: শহুরে পাওয়ার গ্রিড এবং শিল্প বিদ্যুৎ সরবরাহের জন্য মূল নোড হিসাবে পরিবেশন করা;
ফ্যাক্টরি ওয়ার্কশপ পাওয়ার ডিস্ট্রিবিউশন: প্রোডাকশন লাইন, এয়ার কম্প্রেসার, ওয়াটার পাম্প এবং অন্যান্য লোডের জন্য নির্ভরযোগ্য পাওয়ার সাপ্লাই প্রদান;
রাসায়নিক এবং ফার্মাসিউটিক্যাল শিল্প: ক্রমাগত উৎপাদনের দাবি এবং বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা এবং নিরাপত্তার জন্য অত্যন্ত সংবেদনশীল;
মেটালার্জিক্যাল এন্টারপ্রাইজ: উচ্চ-কারেন্ট এবং ইমপ্যাক্ট লোডের সম্মুখীন হওয়া, উচ্চ সরঞ্জাম ভাঙার ক্ষমতা প্রয়োজন;
বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন: হাইরাইজ বিল্ডিং এবং বাণিজ্যিক কমপ্লেক্সে প্রধান বিদ্যুৎ বিতরণ কক্ষ;
মাঝারি-ভোল্টেজ মোটর নিয়ন্ত্রণ এবং সুরক্ষা: বড় জল পাম্প, ফ্যান এবং কম্প্রেসারগুলির সরাসরি বা নরম-সূচনা নিয়ন্ত্রণ;
নতুন এনার্জি গ্রিড সংযোগ: বিতরণ করা ফটোভোলটাইক এবং এনার্জি স্টোরেজ পাওয়ার স্টেশনের জন্য 10kV সংযোগ সুইচগিয়ার।
বুদ্ধিমত্তা, ক্ষুদ্রকরণ, এবং পরিবেশগত সুরক্ষা মাঝারি-ভোল্টেজ সুইচগিয়ারের প্রযুক্তিগত বিবর্তন বন্ধ হয়নি। শিল্পটি বর্তমানে তিনটি দিক দিয়ে বিকাশ করছে:
বুদ্ধিমত্তা। অনলাইন তাপমাত্রা পর্যবেক্ষণ, আংশিক স্রাব সনাক্তকরণ এবং সার্কিট ব্রেকার যান্ত্রিক বৈশিষ্ট্যগত পর্যবেক্ষণের মতো সেন্সরগুলির একীকরণ মাঝারি-ভোল্টেজ সুইচগিয়ারকে "পর্যায়ক্রমিক রক্ষণাবেক্ষণ" থেকে "পরিস্থিতি-ভিত্তিক রক্ষণাবেক্ষণ" এ রূপান্তরিত করছে। ক্ষুদ্রকরণ। নিরোধক কাঠামো অপ্টিমাইজ করে এবং যৌগিক নিরোধক উপকরণ গ্রহণ করে, ক্যাবিনেটের আকার ধীরে ধীরে হ্রাস পাচ্ছে, যা শহুরে সাবস্টেশন এবং ডেটা সেন্টারের জন্য উল্লেখযোগ্য যেখানে ভূমি সম্পদের অভাব রয়েছে।
পরিবেশগত বন্ধুত্ব। SF6 গ্যাস তার চমৎকার নিরোধক বৈশিষ্ট্যের কারণে গ্যাস-ইনসুলেটেড সুইচগিয়ারে (GIS) ব্যাপকভাবে ব্যবহৃত হয়, কিন্তু এর গ্লোবাল ওয়ার্মিং পটেনশিয়াল (GWP) CO2 এর 23,500 গুণ বেশি। ক্রমবর্ধমান কঠোর পরিবেশগত নীতির সাথে, SF6-মুক্ত পরিবেশ বান্ধব সুইচগিয়ার শিল্পে একটি আলোচিত গবেষণার বিষয় হয়ে উঠছে, বায়ু নিরোধক, ভ্যাকুয়াম নিরোধক, এবং শুষ্ক বায়ু নিরোধক প্রযুক্তি সমান্তরালভাবে বিকাশ করছে।
10kV পাওয়ার ডিস্ট্রিবিউশন ফিল্ডে মাঝারি-ভোল্টেজ সুইচগিয়ারের প্রাধান্যের মূল কারণ হল এর স্ট্রাকচারাল ডিজাইন এবং ইঞ্জিনিয়ারিং প্রয়োজনীয়তার মধ্যে উচ্চ মাত্রার মিল—চারটি স্বাধীন বগি ত্রুটি বিচ্ছিন্নতা অর্জন করে, হ্যান্ডকার্ট-টাইপ কাঠামো সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করে এবং পাঁচ-প্রুফ ইন্টারলকিং নিরাপত্তা বেসলাইনকে শক্তিশালী করে। নতুন পাওয়ার সিস্টেমের নির্মাণের গভীরতার সাথে, মাঝারি-ভোল্টেজ সুইচগিয়ার একটি উল্লেখযোগ্য সময়ের জন্য তার মূলধারার অবস্থান বজায় রাখবে এবং বুদ্ধিমত্তা, ক্ষুদ্রকরণ এবং পরিবেশগত বন্ধুত্বের দিকে বিকশিত হতে থাকবে। সরঞ্জাম প্রস্তুতকারকদের জন্য, মাঝারি-ভোল্টেজ সুইচগিয়ারের প্রযুক্তিগত যুক্তি বোঝা এবং শিল্পের বিবর্তনের প্রবণতাগুলি উপলব্ধি করা পণ্যের বিকাশ এবং বাজার প্রতিযোগিতায় একটি সক্রিয় অবস্থান বজায় রাখার জন্য অপরিহার্য।

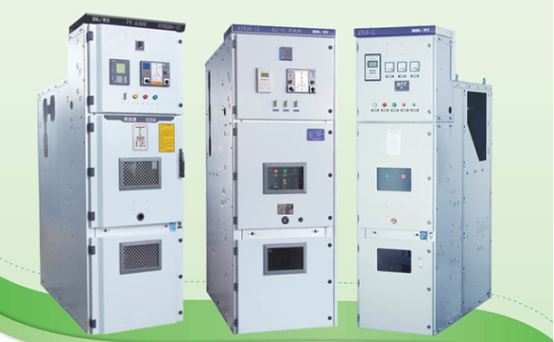

জুনরে ইলেক্ট্রিক্যালদীর্ঘকাল ধরে উচ্চ এবং নিম্ন ভোল্টেজ সুইচগিয়ারের গবেষণা এবং উন্নয়ন এবং উত্পাদনের উপর দৃষ্টি নিবদ্ধ করেছে। এটির KYN28A-12 সিরিজের মাঝারি-ভোল্টেজ সুইচগিয়ার 630A থেকে 4000A পর্যন্ত বর্তমান রেটিংগুলির একটি সম্পূর্ণ পরিসর এবং 25kA থেকে 40kA পর্যন্ত একটি সম্পূর্ণ ব্রেকিং ক্ষমতা, কাস্টমাইজড কনফিগারেশন সমর্থন করে এবং বিভিন্ন পরিস্থিতিতে যেমন পাওয়ার গ্রিড এবং নতুন শক্তি, শিল্পের সাথে ব্যাপকভাবে অভিযোজিত।
