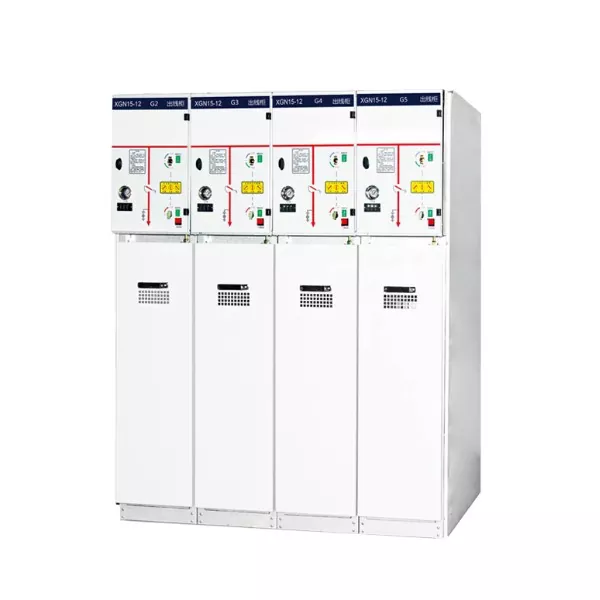

XGN15-12 গ্যাস-ইনসুলেটেড রিং মেইন সুইচগিয়ার

অনেক আবাসিক এলাকা, ছোট কারখানা এবং ছোট সাবস্টেশনে, বিতরণ কক্ষের জন্য স্থান অত্যন্ত সীমিত। সাধারণ রিং নেটওয়ার্ক ক্যাবিনেটগুলি আকারে খুব বড় এবং তাদের ইনস্টলেশন অন্যান্য সরঞ্জামগুলির জন্য জায়গাও চাপা দেবে, এটি সঠিকভাবে ইনস্টল করা অসম্ভব করে তুলবে। অধিকন্তু, এক্সট্র্যাক্টেবল রিং মেইন ইউনিটটি ব্যয়বহুল এবং ছোট রিং নেটওয়ার্ক বিতরণ পরিস্থিতির জন্য অত্যন্ত কম খরচে কার্যক্ষমতা রয়েছে, যার ফলে খরচের অপচয় হয়। XGN15-12 গ্যাস-ইনসুলেটেড রিং মেইন সুইচগিয়ারটি বিশেষভাবে এই অতি-ছোট 10kV রিং নেটওয়ার্ক বিতরণ দৃশ্যের জন্য ডিজাইন করা হয়েছে। এর অতি-জনাকীর্ণ নকশা, নির্ভরযোগ্য কর্মক্ষমতা এবং সাশ্রয়ী মূল্যের সাথে, এটি "পর্যাপ্ত স্থান এবং উচ্চ খরচ নয়" এর মূল ব্যথার পয়েন্টগুলিকে সুনির্দিষ্টভাবে সমাধান করে, যা স্থিতিশীল এবং নিরাপদ রিং নেটওয়ার্ক বিতরণ অর্জনে অতি-ছোট বিতরণ কক্ষগুলিকে সক্ষম করে।

প্রযুক্তিগত বিশেষ উল্লেখ

পণ্যের মূল সুবিধা

XGN15-12 গ্যাস-ইনসুলেটেড রিং মেইন সুইচগিয়ার কম্প্যাক্টনেস, নির্ভরযোগ্যতা এবং অর্থনীতিকে একত্রিত করে, প্রতিটি দিক কার্যকরভাবে ব্যবহারিক সমস্যা সমাধান করে।

SF6 লোড সুইচ দিয়ে সজ্জিত, এটি আরও স্থিতিশীল এবং নির্ভরযোগ্যভাবে কাজ করে: কোরটি SF6 লোড সুইচ ব্যবহার করে, SF6 গ্যাস নিরোধক এবং চাপ-নির্বাপক মাধ্যম হিসাবে পরিবেশন করে। চাপ-নির্বাপণ ক্ষমতা সাধারণ ভ্যাকুয়াম সুইচের চেয়ে বেশি, এবং নিরোধক কর্মক্ষমতা চমৎকার। অপারেশন চলাকালীন, ব্যর্থতার হার অত্যন্ত কম, ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় না। এটি 10kV রিং নেটওয়ার্ক বন্টন পরিস্থিতির সাথে পুরোপুরি মানানসই এবং এছাড়াও একটি 20 বছরের রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্যও রয়েছে, যা পরবর্তী রক্ষণাবেক্ষণের খরচ উল্লেখযোগ্যভাবে হ্রাস করে এবং ক্রেতাদের ব্যবহার করা সহজ করে তোলে।

আল্ট্রা-কম্প্যাক্ট ডিজাইন, পায়ের ছাপ 30% কমিয়ে: একটি বক্স-টাইপ ফিক্সড রিং নেটওয়ার্ক কাঠামো গ্রহণ করে, ক্যাবিনেটকে যতটা সম্ভব কমপ্যাক্ট করার জন্য ডিজাইনটি অপ্টিমাইজ করা হয়েছে। আয়তন সাধারণ XGN66 রিং নেটওয়ার্ক ক্যাবিনেটের তুলনায় 30% ছোট। গঠন কর্মক্ষমতা বলিদান ছাড়া কম্প্যাক্ট হয়. এমনকি একটি স্থান-সীমাবদ্ধ অতি-ছোট ডিস্ট্রিবিউশন রুমে, এটি সহজেই বিতরণ কক্ষের পরিবর্তনের প্রয়োজন ছাড়াই স্থাপন করা যেতে পারে, উল্লেখযোগ্যভাবে মেঝে স্থান সংরক্ষণ করে এবং সাধারণ রিং নেটওয়ার্ক ক্যাবিনেটের জন্য "পর্যাপ্ত জায়গা না থাকার" মূল সমস্যা সমাধান করে।

রিং নেটওয়ার্ক-নির্দিষ্ট কাঠামো, বাধা ছাড়াই স্থিতিশীল বিদ্যুৎ সরবরাহ: একটি পেশাদার রিং নেটওয়ার্ক কাঠামো ব্যবহার করে, এটি 10kV রিং নেটওয়ার্ক বিতরণ সিস্টেমের সাথে পুরোপুরি ফিট করে। এটি দ্বিমুখী পাওয়ার সাপ্লাই অর্জন করতে পারে। যখন একটি সার্কিট ব্যর্থ হয়, এটি স্বয়ংক্রিয়ভাবে অন্য সার্কিটে সুইচ করতে পারে, কার্যকরভাবে বিদ্যুৎ বিভ্রাট এড়াতে এবং আবাসিক এলাকা এবং ছোট কারখানার মতো পরিস্থিতিতে স্বাভাবিক বিদ্যুৎ সরবরাহ নিশ্চিত করে। শক্তি ধারাবাহিকতার জন্য মৌলিক প্রয়োজনীয়তা সহ ছোট আকারের পরিস্থিতিতে এটি বিশেষভাবে উপযুক্ত।

উচ্চ খরচ-কার্যকারিতা পছন্দ, খরচ সরাসরি 50% কমেছে: KYN28 সুইচ ক্যাবিনেটের তুলনায়, দাম সরাসরি 50% কমে গেছে। এটি অপ্রয়োজনীয় ফাংশনগুলিকে দূর করে এবং ছোট রিং নেটওয়ার্ক বিতরণের মূল প্রয়োজনীয়তার উপর ফোকাস করে। জটিল সরঞ্জামগুলিতে প্রচুর অর্থ ব্যয় না করে, এটি কম খরচে একটি স্থিতিশীল এবং নির্ভরযোগ্য রিং নেটওয়ার্ক বিতরণ সমাধান পেতে পারে, উল্লেখযোগ্যভাবে সংগ্রহের বাজেট হ্রাস করে এবং প্রকল্পের ব্যয়-কার্যকারিতা উন্নত করে।

পেশাদার মানের গ্যারান্টি

জুনরে বৈদ্যুতিক, চীনে একজন পেশাদার প্রস্তুতকারক, সরবরাহকারী এবং কারখানা হিসাবে, বহু বছর ধরে বিতরণ সরঞ্জামের গবেষণা এবং উত্পাদনে গভীরভাবে নিযুক্ত রয়েছে। এটি কঠোরভাবে IEC 62271-200 এবং GB/T 3906 এর মতো আন্তর্জাতিক এবং দেশীয় মান অনুসরণ করে। প্রতিটি XGN15-12 গ্যাস-ইনসুলেটেড রিং প্রধান সুইচগিয়ার কঠোর ভোল্টেজ সহনশীলতা এবং নিরোধক পরীক্ষার মধ্য দিয়ে গেছে, উচ্চ গুণমান নিশ্চিত করে। আমরা প্রমিত ইউনিট ডিজাইন গ্রহণ করি এবং ক্যাবিনেটটি সঠিকভাবে উচ্চ-মানের ইস্পাত প্লেট থেকে তৈরি করা হয়। এটির উচ্চ যান্ত্রিক শক্তি রয়েছে, IP3X এর সুরক্ষা স্তর সহ, যা কার্যকরভাবে ধুলো প্রবেশ করা থেকে প্রতিরোধ করতে পারে এবং অভ্যন্তরীণ উচ্চ-ভোল্টেজ উপাদানগুলিকে রক্ষা করতে পারে। এটি অপব্যবহারের প্রতিরোধ এবং রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে যান্ত্রিক পাঁচ-প্রতিরোধ ইন্টারলক ডিভাইস দিয়ে সজ্জিত। প্রিফেব্রিকেটেড সিলিকন রাবার ইনসুলেটেড ক্যাবল টার্মিনালগুলির অভ্যন্তরীণ ব্যবহার ইনস্টলেশনকে সুবিধাজনক করে তোলে এবং রক্ষণাবেক্ষণের সময়, এগুলি দ্রুত বিচ্ছিন্ন এবং পুনরুদ্ধার করা যেতে পারে, আরও ছোট আকারের পরিস্থিতিতে ব্যবহারের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যায়।

সর্বজনীন দৃশ্য অভিযোজন

XGN15-12 গ্যাস-ইনসুলেটেড রিং মেইন সুইচগিয়ার বিভিন্ন অতি-ছোট 10kV রিং নেটওয়ার্ক বন্টন পরিস্থিতির সাথে ব্যাপকভাবে সামঞ্জস্যপূর্ণ, অতিরিক্ত পরিবর্তনের প্রয়োজন ছাড়াই বিভিন্ন পরিস্থিতিতে বিদ্যুতের চাহিদার সাথে সঠিকভাবে মেলে এবং সরাসরি ব্যবহার করা যেতে পারে।

আবাসিক এলাকার বন্টন পরিস্থিতির জন্য, এটি 10kV রিং নেটওয়ার্ক বিতরণের জন্য আবাসিক এলাকায় অতি-ছোট বন্টন কক্ষের সাথে সামঞ্জস্যপূর্ণ, ছোট আকারের এবং কোন পেশা নেই, বাসিন্দাদের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে;

ছোট কারখানাগুলির জন্য, এটি 10kV রিং নেটওয়ার্ক বিতরণের সাথে সামঞ্জস্যপূর্ণ, স্থিতিশীল লোড এবং কম ব্যর্থতার হার সহ, উত্পাদনের জন্য কারখানার বিদ্যুতের চাহিদা পূরণ করে, বিতরণ কক্ষের স্থান সংরক্ষণ করে;

ছোট সাবস্টেশনের জন্য, এটি স্থিতিশীল রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং কম অপারেশন এবং রক্ষণাবেক্ষণ খরচ সহ ছোট 10kV সাবস্টেশনের অতি-ছোট পাওয়ার সাপ্লাই প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ;

ছোট অবকাঠামো প্রকল্পের পরিস্থিতির জন্য, এটি ছোট অবকাঠামো প্রকল্পের জন্য 10kV রিং নেটওয়ার্ক বিতরণের সাথে সামঞ্জস্যপূর্ণ, সুবিধাজনক ইনস্টলেশন, টেকসই এবং দীর্ঘস্থায়ী, অবকাঠামো প্রকল্পগুলির মসৃণ অগ্রগতি নিশ্চিত করে।

আমাদের সম্পর্কে

Junray বৈদ্যুতিক একটি সম্পূর্ণ R&D, উত্পাদন এবং গুণমান পরিদর্শন সিস্টেম আছে. মূল উপাদান উচ্চ মানের ব্র্যান্ড থেকে নির্বাচন করা হয়. প্রতিটি XGN15-12 গ্যাস-ইনসুলেটেড রিং প্রধান সুইচগিয়ার কারখানা ছাড়ার আগে কঠোর পরীক্ষার মধ্য দিয়ে যায়, নিশ্চিত করে যে কর্মক্ষমতা মান পূরণ করে এবং প্রকল্পের গ্রহণযোগ্যতা মসৃণভাবে পাস করতে পারে। এই পণ্যটি বিশেষভাবে অতি-ছোট পরিস্থিতির জন্য কাস্টমাইজ করা হয়েছে, একটি ছোট আকার এবং উচ্চ খরচ-কার্যকারিতা সহ। এটি অনুরূপ পণ্যগুলির তুলনায় অতি-ছোট বিতরণ কক্ষগুলির জন্য আরও উপযুক্ত। আমরা ব্যাপক প্রাক-বিক্রয় নির্বাচন নির্দেশিকা এবং বিক্রয়োত্তর রক্ষণাবেক্ষণ পরিষেবা প্রদান করি। আমরা গ্রাহকের পরিস্থিতির প্রকৃত চাহিদার উপর ভিত্তি করে ব্যক্তিগতকৃত অভিযোজন পরামর্শ দিতে পারি, এবং ক্রয় প্রক্রিয়াটিকে আরও উদ্বেগমুক্ত এবং ব্যবহারকে আরও আশ্বস্ত করে, এবং গ্রাহকদের খরচ কমাতে এবং বিতরণ দক্ষতা উন্নত করতে সহায়তা করে পেশাদার ইনস্টলেশন এবং কমিশনিং নির্দেশিকা প্রদান করতে পারি।

অবিলম্বে ক্রয়

অতি-ছোট 10kV রিং নেটওয়ার্ক বন্টন পরিস্থিতির জন্য, সঠিক সরঞ্জাম নির্বাচন করা শুধুমাত্র "পর্যাপ্ত জায়গা না থাকার" সমস্যার সমাধান করে না, কিন্তু খরচও বাঁচায় এবং স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে। জুনরে বৈদ্যুতিক নির্বাচন করা গুণমানের গ্যারান্টি দেয়, আরও সাশ্রয়ী মূল্যের অফার করে এবং আরও সুনির্দিষ্ট সামঞ্জস্য প্রদান করে, সাধারণ রিং নেটওয়ার্ক ক্যাবিনেটের আকারে বড় হওয়া এবং উচ্চ খরচের কারণে ব্যথার পয়েন্টগুলি পুরোপুরি সমাধান করে। দ্বিধা করবেন না। অতি-ছোট রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশন সরঞ্জামের জন্য এই শীর্ষ পছন্দটি সুরক্ষিত করতে অবিলম্বে আমাদের সাথে যোগাযোগ করুন। এটি একটি অতি-ছোট পাওয়ার রুমে একটি স্থিতিশীল, নিরাপদ এবং দক্ষ রিং নেটওয়ার্ক পাওয়ার সাপ্লাই সক্ষম করবে, যা উল্লেখযোগ্যভাবে ক্রয় এবং অপারেশন খরচ কমিয়ে দেবে!

ঢাকা, বাংলাদেশের বাণিজ্যিক প্রকল্প

প্রকল্প ওভারভিউ

· প্রকল্পের নাম: ঢাকায় একটি বাণিজ্যিক কেন্দ্রের জন্য বিদ্যুৎ বিতরণ প্রকল্প

· অবস্থান: ঢাকা, বাংলাদেশ

· সমাপ্তির তারিখ: ফেব্রুয়ারি 2026

· প্রকল্প স্কেল: একটি বাণিজ্যিক কেন্দ্রের জন্য 10kV বিতরণ সাবস্টেশন; মোট ক্ষমতা 8000kVA

ব্যবহৃত পণ্য

মডেল: XGN15-12 রিং মেইন ইউনিট (RMU)

· পরিমাণ: 12 ইউনিট

· কনফিগারেশন: উচ্চ মানের গার্হস্থ্য উপাদান; সিই প্রত্যয়িত

· সার্টিফিকেশন: CE প্রত্যয়িত

· বিশেষ প্রয়োজনীয়তা: উচ্চ-তাপমাত্রা, উচ্চ-আর্দ্রতা পরিবেশের জন্য উপযুক্ত; জারা-প্রতিরোধী

সমাধান

ঢাকা, বাংলাদেশ, উচ্চ তাপমাত্রা এবং আর্দ্রতা দ্বারা চিহ্নিত একটি গ্রীষ্মমন্ডলীয় জলবায়ু অনুভব করে এবং ক্লায়েন্টের একটি সীমিত বাজেট ছিল। আমরা একটি কাস্টমাইজড XGN15-12 সমাধান প্রদান করেছি:

1. গ্রীষ্মমন্ডলীয় পরিবেশে অভিযোজন

· বেষ্টনীগুলি উচ্চ তাপ এবং আর্দ্রতা সহ্য করার জন্য একটি দ্বৈত-স্তর আবরণ সিস্টেম সহ একটি জারা-প্রতিরোধী পাউডার-কোটেড ফিনিস বৈশিষ্ট্যযুক্ত।

· সমস্ত অভ্যন্তরীণ ধাতু উপাদান মরিচা এবং ক্ষয় প্রতিরোধ করার জন্য galvanized হয়.

· অ্যান্টি-কনডেনসেশন হিটার এবং তাপমাত্রা-নিয়ন্ত্রিত ফ্যান দিয়ে সজ্জিত যাতে আর্দ্র পরিবেশে ঘনীভবন রোধ করা যায়।

· সমস্ত উপাদান উচ্চ-তাপ অবস্থার নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য প্রশস্ত-তাপমাত্রা রেট করা হয়।

2. খরচ-কার্যকর সমাধান

· উচ্চ মানের গার্হস্থ্য ব্র্যান্ড উপাদান ব্যবহার করে, একটি প্রতিযোগিতামূলক মূল্যে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

·মূল্য ইউরোপীয় ব্র্যান্ডের তুলনায় 60% কম, উল্লেখযোগ্যভাবে প্রকল্পের খরচ কমিয়েছে।

·সিই প্রত্যয়িত, আন্তর্জাতিক মান পূরণ এবং গুণমান নিশ্চিত করা।

· বৈশ্বিক প্রয়োগের একটি প্রমাণিত ট্র্যাক রেকর্ড সহ পরিপক্ক প্রযুক্তি বৈশিষ্ট্য।

3. পরিষেবা সমর্থন

· ইংরেজিতে দেওয়া ব্যাপক প্রযুক্তিগত ডকুমেন্টেশন।

দূরবর্তী প্রযুক্তিগত সহায়তা এবং কমিশন নির্দেশিকা উপলব্ধ.

· ইংরেজি ভাষায় অপারেশন প্রশিক্ষণ প্রদান করা হয়।

· সাধারণ খুচরা যন্ত্রাংশ সুবিধাজনক অন-সাইট প্রতিস্থাপনের জন্য চালানের সাথে অন্তর্ভুক্ত।

গ্রাহক প্রতিক্রিয়া

"ঢাকার জলবায়ু খুব গরম এবং আর্দ্র, তাই আমরা সুইচগিয়ারের স্থায়িত্ব নিয়ে চিন্তিত ছিলাম। Junray এর XGN15-12 RMUs এখন 3 মাস ধরে চলছে, এবং তারা নিখুঁতভাবে পারফর্ম করছে — কোন অতিরিক্ত গরম, কোন ক্ষয় সংক্রান্ত সমস্যা নেই। দামটিও খুব প্রতিযোগিতামূলক, ইউরোপীয় মানের ব্র্যান্ডের তুলনায় অনেক কম। তবে সিই মানের টেকনিক্যাল সাপোর্টের সাথে খুব ভাল। সহায়ক আমরা খুব সন্তুষ্ট।"

— ইলেকট্রিক্যাল ইঞ্জিনিয়ার, বাংলাদেশ কমার্শিয়াল রিয়েল এস্টেট কোম্পানি

সংস্কার প্রকল্প ওভারভিউ

এই প্রকল্পে একটি শহুরে পুনঃউন্নয়ন প্রকল্পের জন্য একটি নতুন 10kV বিদ্যুৎ বিতরণ ব্যবস্থার নির্মাণ জড়িত রয়েছে যার মধ্যে রয়েছে উচ্চ-বৃদ্ধি আবাসিক ভবন, রাস্তার স্তরের বাণিজ্যিক ইউনিট, একটি ভূগর্ভস্থ গ্যারেজ, এবং জনসাধারণের জন্য সহায়ক সুবিধা; এটি একটি উচ্চ-ঘনত্বের শহুরে আবাসিক লোড পরিবেশন করে। এলাকাটি পূর্বে একটি একক-উৎস রেডিয়াল কনফিগারেশনে বার্ধক্যজনিত ওভারহেড লাইন দ্বারা সরবরাহ করা হয়েছিল, যার ফলে দুর্বল নির্ভরযোগ্যতা, উচ্চ ব্যর্থতার হার এবং ফল্ট-স্যুইচিং ক্ষমতার অভাব - আধুনিক আবাসিক পাওয়ার সাপ্লাই মানগুলির কম।

এই প্রকল্পে XGN15-12 ফিক্সড-টাইপ SF6 রিং মেইন ইউনিট (RMUs) ব্যবহার করে একটি নতুন, স্বতন্ত্র উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন সাবস্টেশন নির্মাণ করা হবে। এটি একটি "হ্যান্ড-ইন-হ্যান্ড" (লুপ) পাওয়ার সাপ্লাই কাঠামো স্থাপন করে, যা দ্বৈত-উৎস ব্যাকআপ, বিভাগীয় বিচ্ছিন্নতা, লোড বিতরণ এবং টার্মিনাল সুরক্ষা সক্ষম করে, যার ফলে উচ্চ নির্ভরযোগ্যতা, রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং কমপ্যাক্ট সরঞ্জাম ডিজাইনের প্রয়োজনীয়তা পূরণ হয়।

সংস্কারের আগে সমস্যা

কম সরবরাহ নির্ভরযোগ্যতা: বার্ধক্য লাইনের মাধ্যমে একক-উৎস সরবরাহের অর্থ হল যে কোনও লাইনের ত্রুটি বা রক্ষণাবেক্ষণের জন্য মোট এলাকা ব্ল্যাকআউট প্রয়োজন, যা ঘন ঘন বাসিন্দাদের অভিযোগের দিকে পরিচালিত করে।

বার্ধক্যজনিত সরঞ্জাম এবং নিরাপত্তার ঝুঁকি: লিগ্যাসি সুইচগিয়ারটি নিরোধক অবক্ষয় এবং দুর্বল আর্ক-নির্বাপক ক্ষমতার কারণে ভুগছে, যা বজ্রঝড়ের সময় এটি ট্রিপিং এবং ডাইলেক্ট্রিক ভাঙ্গনের ঝুঁকিপূর্ণ করে তোলে।

লুপ ব্যাকআপ ক্ষমতার অভাব: পাওয়ার সোর্স স্যুইচিং ফাংশনগুলির অনুপস্থিতির মানে সিস্টেমটি নতুন আবাসিক উন্নয়নে দ্বৈত-উৎস সরবরাহের জন্য গ্রহণযোগ্যতা মান পূরণ করতে পারে না।

বড় পদচিহ্ন এবং জটিল O&M: ঐতিহ্যগত স্থির উচ্চ-ভোল্টেজ ক্যাবিনেটগুলি ছিল ভারী এবং জটিল, যার ফলে উচ্চ সিভিল ইঞ্জিনিয়ারিং খরচ এবং একটি ভারী দৈনিক রক্ষণাবেক্ষণের কাজের চাপ ছিল।

অসম্পূর্ণ সুরক্ষা: ডেডিকেটেড ফিউজ-লোড সুইচ সংমিশ্রণ ইউনিটের অভাব ট্রান্সফরমার শর্ট-সার্কিট বা ওভারলোড ত্রুটিগুলির দ্রুত বিচ্ছিন্নতা প্রতিরোধ করে।

সরঞ্জাম কনফিগারেশন পরিকল্পনা

আবাসিক ডিস্ট্রিবিউশন নেটওয়ার্ক ডিজাইন মান এবং নির্মাণ প্রবিধান অনুযায়ী, উচ্চ-ভোল্টেজ সাবস্টেশন XGN15-12 10kV SF6 RMUs দিয়ে সজ্জিত। দ্বৈত-উৎস লুপ সরবরাহ, বিভাগীয় টাই-সুইচিং এবং ট্রান্সফরমার টার্মিনাল সুরক্ষার সুবিধার্থে একটি আদর্শ "টু-ইন, ফোর-আউট" লুপ নেটওয়ার্ক কনফিগারেশন গৃহীত হয়। মূল সরঞ্জাম বিশেষ উল্লেখ

মডেল: XGN15-12 ইনডোর এসি হাই-ভোল্টেজ SF6 রিং মেইন ইউনিট (RMU)

রেটেড ভোল্টেজ: 12kV (10kV ডিস্ট্রিবিউশন নেটওয়ার্কের সাথে সামঞ্জস্যপূর্ণ)

রেট করা বর্তমান: 630A

শর্ট-সার্কিট ব্রেকিং: লোড-ব্রেক সুইচ + ফিউজ কম্বিনেশন ইউনিট; ট্রান্সফরমার শর্ট-সার্কিট ফল্ট দ্রুত ক্লিয়ারিং সক্ষম করে

মূল কাঠামো: SF6 থ্রি-পজিশন লোড-ব্রেক সুইচ (ক্লোজ, ওপেন, গ্রাউন্ড); স্থিতিশীল নিরোধক কর্মক্ষমতা

মন্ত্রিসভা বৈশিষ্ট্য: কমপ্যাক্ট গঠন, ছোট পদচিহ্ন, রক্ষণাবেক্ষণ-মুক্ত, চমৎকার sealing কর্মক্ষমতা

অপারেশন মোড: ম্যানুয়াল এবং বৈদ্যুতিক বিকল্প; লাইভ-লাইন ইঙ্গিত, ফল্ট ইঙ্গিত এবং "ফাইভ-প্রিভেনশন" ইন্টারলকিং দিয়ে সজ্জিত

অ্যাপ্লিকেশন মোড: রিং প্রধান পাওয়ার সাপ্লাই, টার্মিনাল পাওয়ার সাপ্লাই, ডুয়াল-সোর্স ব্যাকআপ পাওয়ার সাপ্লাই

নির্মাণ এবং অ্যাপ্লিকেশন হাইলাইট

কমপ্যাক্ট সাইজ সিভিল ইঞ্জিনিয়ারিং খরচ বাঁচায়: KYN28 মেটাল-ক্লাড সুইচগিয়ারের তুলনায় ছোট আয়তন এবং আরও কমপ্যাক্ট লেআউট; আবাসিক কমপ্লেক্সে ছোট বন্টন কক্ষের জন্য উপযুক্ত, নাগরিক অবকাঠামো বিনিয়োগ উল্লেখযোগ্যভাবে হ্রাস করে।

স্থিতিশীল এবং নির্ভরযোগ্য SF6 নিরোধক: সম্পূর্ণরূপে সিল গ্যাস-অন্তরক নকশা; বাহ্যিক ধূলিকণা, আর্দ্রতা বা ঘনীভবন দ্বারা প্রভাবিত নয়; বেসমেন্ট এবং আবদ্ধ বিতরণ কক্ষ জন্য উপযুক্ত.

রিং প্রধান সরবরাহের জন্য উচ্চ দোষ সহনশীলতা: "হ্যান্ড-ইন-হ্যান্ড" রিং সার্কিট কনফিগারেশন; যেকোনো ত্রুটিপূর্ণ লাইন বিভাগকে বিচ্ছিন্ন করার অনুমতি দেয় যখন অন্য বিভাগটি শক্তি বজায় রাখে, পরিষেবা বাধা ছাড়াই সুইচওভার সক্ষম করে।

লক্ষ্যযুক্ত সুরক্ষা সংমিশ্রণ: লোড-ব্রেক সুইচ + বর্তমান-সীমাবদ্ধ ফিউজ সমন্বয়; বিশেষভাবে বক্স-টাইপ সাবস্টেশন এবং আবাসিক বিতরণ ট্রান্সফরমার সুরক্ষার জন্য ডিজাইন করা হয়েছে; দ্রুত ফল্ট ক্লিয়ারিং এবং সুনির্দিষ্ট অপারেশন নিশ্চিত করে।

ব্যাপক "ফাইভ-প্রিভেনশন" নিরাপত্তা বৈশিষ্ট্য: যান্ত্রিক ইন্টারলকিং দুর্ঘটনাকে প্রতিরোধ করে যেমন লোডের নিচে বন্ধ হওয়া, লাইভ থাকাকালীন গ্রাউন্ডিং বা বগিতে অননুমোদিত প্রবেশ।

অপারেশনাল কর্মক্ষমতা

উল্লেখযোগ্যভাবে উন্নত পাওয়ার সাপ্লাই নির্ভরযোগ্যতা: ডুয়াল-সোর্স রিং প্রধান ব্যাকআপ বড় আকারের বিভ্রাট ছাড়াই লাইন রক্ষণাবেক্ষণ এবং একক-পয়েন্ট ফল্ট আইসোলেশন সক্ষম করে; আঞ্চলিক পাওয়ার সাপ্লাই নির্ভরযোগ্যতা স্টেট গ্রিড গ্রহণযোগ্যতা মান পূরণ করে।

স্থিতিশীল, শূন্য-ফল্ট অপারেশন: সম্পূর্ণভাবে উত্তাপযুক্ত SF6 গ্যাস কাঠামো ক্রীপেজ, ফ্ল্যাশওভার বা আর্দ্রতার কারণে সৃষ্ট ব্যর্থতা দূর করে; সারা বছর ধরে কোন ট্রিপিং ঘটনা বা নিরোধক অসঙ্গতি নেই।

দ্রুত এবং সুনির্দিষ্ট ফল্ট ক্লিয়ারিং: ডিস্ট্রিবিউশন ট্রান্সফরমার শর্ট-সার্কিট এবং ওভারলোডের তাত্ক্ষণিক ক্লিয়ারিং; কার্যকরভাবে ডাউনস্ট্রিম ট্রান্সফরমার এবং কম ভোল্টেজ সরঞ্জাম রক্ষা করে। উল্লেখযোগ্যভাবে কমানো O&M বোঝা: সরঞ্জামগুলিতে একটি রক্ষণাবেক্ষণ-মুক্ত নকশা রয়েছে, যা ঘন ঘন পরিদর্শন বা গ্যাস পুনরায় পূরণের প্রয়োজনীয়তা দূর করে, এটি আবাসিক বন্টন সাবস্টেশনগুলিতে দীর্ঘমেয়াদী অযৌক্তিক অপারেশনের জন্য আদর্শ করে তোলে।

সফল সমাপ্তি এবং গ্রহণযোগ্যতা: শহুরে আবাসিক বিদ্যুৎ বিতরণের জন্য ডিজাইনের মানগুলি সম্পূর্ণরূপে মেনে চলে, সেইসাথে রিং-প্রধান পাওয়ার সাপ্লাই এবং ডুয়াল-পাওয়ার স্বয়ংক্রিয় স্থানান্তরের প্রয়োজনীয়তা।

মামলার সারাংশ

XGN15-12 রিং মেইন ইউনিট (RMU) হল সবচেয়ে ব্যাপকভাবে গৃহীত, সাশ্রয়ী উচ্চ-ভোল্টেজ সুইচগিয়ার আবাসিক, বাণিজ্যিক এবং পৌর সংস্কার প্রকল্পের জন্য, সেইসাথে বক্স-টাইপ সাবস্টেশন এবং শহুরে বিতরণ নেটওয়ার্কগুলির সাথে একীকরণের জন্য। মেটাল-ক্ল্যাড প্রত্যাহারযোগ্য সুইচগিয়ার (KYN সিরিজ) এর তুলনায়, এটি কম খরচ, একটি কমপ্যাক্ট ফুটপ্রিন্ট, রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং রিং-প্রধান নেটওয়ার্ক কনফিগারেশনের জন্য উপযুক্ততার মতো সুবিধা প্রদান করে। এটি 10kV টার্মিনাল ডিস্ট্রিবিউশন, রিং-মেইন বিভাগীয়করণ, এবং আবাসিক এবং বাণিজ্যিক এলাকায় পাওয়ার ডিস্ট্রিবিউশন প্রকল্পের জন্য অত্যন্ত উপযুক্ত, এটি মানসম্মত শহুরে বিতরণ নেটওয়ার্ক নির্মাণের জন্য পছন্দের পছন্দ করে তোলে।
