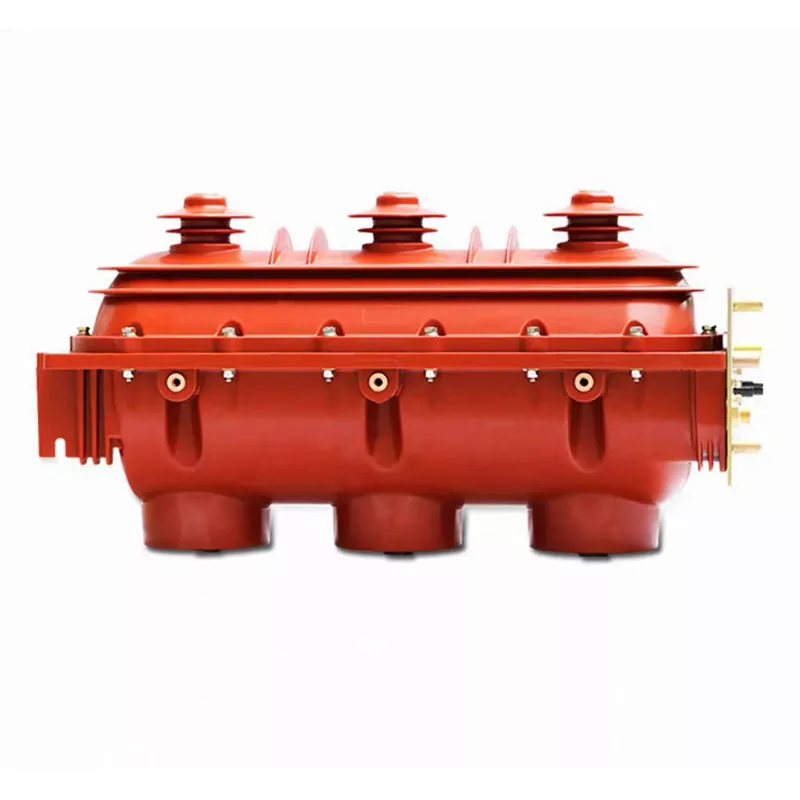

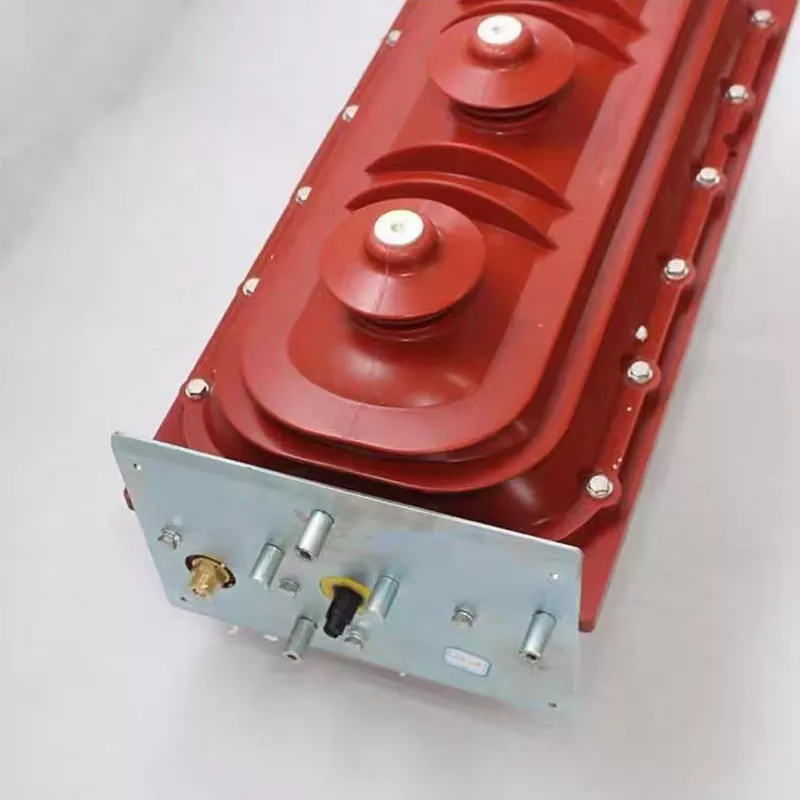

FLN36 সালফার হেক্সাফ্লোরাইড সুইচ

Junray বৈদ্যুতিক FLN36 সালফার হেক্সাফ্লোরাইড লোড ব্রেক সুইচ হল একটি ডেডিকেটেড সুইচিং ডিভাইস যা বিশেষভাবে 10kV রিং মেইন ইউনিট (RMUs), তারের শাখা বাক্স এবং শহুরে বিতরণ নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে। সার্কিট ব্রেকারগুলির বিপরীতে যা শর্ট-সার্কিট স্রোতকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে, এই লোড ব্রেক সুইচটি রিং নেটওয়ার্ক অ্যাপ্লিকেশনগুলিতে সাধারণ লোড কারেন্ট তৈরি এবং ভাঙ্গার জন্য অপ্টিমাইজ করা হয়েছে, উল্লেখযোগ্যভাবে কম খরচে নির্ভরযোগ্য SF6 আর্ক-নিভিং পারফরম্যান্স সরবরাহ করে। একটি সমন্বিত থ্রি-পজিশন ডিজাইন (ক্লোজ, ওপেন, গ্রাউন্ড), একটি রক্ষণাবেক্ষণ-মুক্ত সম্পূর্ণ সিলযুক্ত SF6 গ্যাস কম্পার্টমেন্ট, ব্যাপক যান্ত্রিক "ফাইভ-প্রিভেনশন" ইন্টারলকিং, এবং 3,000 টিরও বেশি অপারেশনের যান্ত্রিক জীবন সহ একটি স্প্রিং অপারেটিং মেকানিজম।

পণ্যের সুবিধা

SF6 Arc Quenching: নির্ভরযোগ্য স্যুইচিং—SF6 আর্ক-নিভানোর প্রযুক্তি ব্যবহার করে, এই ডিভাইসটি অসাধারণ আর্ক-নির্বাপক ক্ষমতাকে গর্বিত করে, নির্ভরযোগ্য বাধা এবং লোড স্রোত বন্ধ করতে সক্ষম করে। এর আর্ক-নিভিং পারফরম্যান্স উল্লেখযোগ্যভাবে স্ট্যান্ডার্ড তেল-নিমজ্জিত সুইচগুলিকে ছাড়িয়ে গেছে, এটি রিং নেটওয়ার্ক সিস্টেমে প্রয়োজনীয় সুইচিং অপারেশনগুলির জন্য পুরোপুরি উপযুক্ত করে তুলেছে।

লোড কারেন্ট সুইচিং: রিং নেটওয়ার্কের জন্য অপ্টিমাইজ করা হয়েছে—বিশেষভাবে লোড কারেন্ট স্যুইচ করার জন্য ডিজাইন করা হয়েছে, এই ডিভাইসটি আদর্শভাবে রিং নেটওয়ার্ক অপারেশনের জন্য তৈরি। এটি সাধারণত সার্কিট ব্রেকারগুলির সাথে যুক্ত উচ্চ-ব্রেকিং ক্ষমতার প্রয়োজনীয়তা দূর করে; সাধারণ রিং নেটওয়ার্ক পরিস্থিতিগুলির জন্য, এর ক্ষমতাগুলি সম্পূর্ণরূপে যথেষ্ট, যার ফলে যথেষ্ট খরচ হ্রাস পায়।

উচ্চ নির্ভরযোগ্যতা: নিম্ন ব্যর্থতার হার-অত্যন্ত স্থিতিশীল অপারেশন নিশ্চিত করে, এই ডিভাইসটিতে একটি ব্যতিক্রমীভাবে কম ব্যর্থতার হার রয়েছে-মান লোড সুইচের তুলনায় প্রায় 30% কম। FLN36 সালফার হেক্সাফ্লোরাইড সুইচ রিং নেটওয়ার্ক পরিবেশের জন্য পুরোপুরি অভিযোজিত, মানসিক শান্তি প্রদান করে এবং সরঞ্জামের ব্যর্থতা সংক্রান্ত উদ্বেগ দূর করে।

পণ্য পরামিতি

যথার্থ প্রকৌশল বিবরণ

1. স্প্রিং অপারেটিং মেকানিজম: একটি নির্ভরযোগ্য স্প্রিং অপারেটিং মেকানিজম রয়েছে যা নির্ভরযোগ্য ওপেনিং এবং ক্লোজিং অপারেশন, দ্রুত স্যুইচিং গতি এবং কম ব্যর্থতার হার নিশ্চিত করে।

2. সম্পূর্ণরূপে সিল করা কাঠামো: SF6 গ্যাস নিরোধক ব্যবহার করে একটি সম্পূর্ণ সিল করা নকশা গ্রহণ করে; এই রক্ষণাবেক্ষণ-মুক্ত কাঠামোর কোন রুটিন রক্ষণাবেক্ষণের প্রয়োজন নেই।

3. "ফাইভ-প্রিভেনশন" ইন্টারলকিং: অপারেশনাল ত্রুটি প্রতিরোধ করতে এবং 10kV হাই-ভোল্টেজ সুইচিং অপারেশনগুলির নিরাপত্তা নিশ্চিত করতে একটি "ফাইভ-প্রিভেনশন" ইন্টারলকিং সিস্টেম দিয়ে সজ্জিত।

4. স্ট্যান্ডার্ডাইজড ইনস্টলেশন: FLN36 সালফার হেক্সাফ্লোরাইড সুইচটি প্রমিত ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, যা রিং মেইন ইউনিট (RMUs) এবং তারের শাখা বাক্সে সুবিধাজনক একীকরণের অনুমতি দেয়।

পণ্যের আবেদন

রিং মেইন ইউনিট: রিং মেইন ইউনিটের মধ্যে স্যুইচিং ডিভাইস, লোড কারেন্ট তৈরি এবং ভাঙতে সক্ষম।

হাই-ভোল্টেজ ডিস্ট্রিবিউশন: 10kV হাই-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেম, লোড তৈরি এবং ভাঙতে সক্ষম।

রিং নেটওয়ার্ক ইঞ্জিনিয়ারিং: রিং নেটওয়ার্ক অবকাঠামো প্রকল্প, লোড তৈরি এবং ভাঙতে সক্ষম।

জুনরে বৈদ্যুতিক চয়ন করুন

উচ্চ এবং নিম্ন ভোল্টেজ উপাদানগুলির জন্য জাতীয় মানগুলির সাথে কঠোরভাবে সম্মতিতে নির্মিত, প্রতিটি ইউনিট স্থিতিশীল এবং নিরাপদ অপারেশন নিশ্চিত করতে কঠোর সিলিং, স্যুইচিং এবং ভোল্টেজ পরীক্ষা সহ্য করে। Junray বৈদ্যুতিক কার্যকরী কাস্টমাইজেশন বিকল্পগুলি অফার করে, যা আপনাকে বিশেষভাবে আপনার রিং নেটওয়ার্কের প্রয়োজনীয়তা অনুসারে একটি এক্সক্লুসিভ FLN36 সালফার হেক্সাফ্লোরাইড সুইচ তৈরি করতে দেয়—আপনার রিং প্রধান ইউনিট এবং শাখা বাক্সগুলির জন্য একটি নিখুঁত ফিট নিশ্চিত করে৷

রেট্রোফিট কেস স্টাডি

I. প্রকল্প ওভারভিউ

এই প্রজেক্টে 10kV ডিস্ট্রিবিউশন নেটওয়ার্ক রিং মেইন ইউনিট (RMUs) এর আপগ্রেড এবং সংস্কার জড়িত যা স্থানীয় আবাসিক এলাকা এবং রাস্তার সামনের দোকানে পরিবেশন করে। বিদ্যমান লিগ্যাসি গ্যাস-উৎপাদন এবং তেল-ভরা লোড ব্রেক সুইচগুলি দীর্ঘদিন ধরে পরিষেবায় ছিল এবং ইনসুলেশন বার্ধক্য, অস্বাভাবিক অপারেটিং শব্দ, দুর্বল আর্ক-নির্বাপক ক্ষমতা, আর্দ্রতা-প্ররোচিত ভাঙ্গনের সংবেদনশীলতা এবং নির্ভরযোগ্যভাবে সুইচ করার অক্ষমতার মতো সমস্যায় ভুগছিল। সাইটের সমস্যাগুলির মধ্যে রয়েছে সুইচ জ্যামিং, নিরোধক অবক্ষয়, আংশিক স্রাব, এবং ক্যাবিনেটের মধ্যে ঘনীভবন-প্ররোচিত ট্র্যাকিং। এই সমস্যাগুলি রক্ষণাবেক্ষণ বিভ্রাটের সময় নিরাপত্তার সাথে আপস করেছে, কার্যকর ত্রুটি বিচ্ছিন্নতাকে বাধাগ্রস্ত করেছে, ঘন ঘন অপরিকল্পিত বিদ্যুৎ বাধা সৃষ্টি করেছে এবং এর ফলে সরবরাহের নির্ভরযোগ্যতা কম এবং গুরুত্বপূর্ণ অপারেশনাল ঝুঁকি রয়েছে।

ডিস্ট্রিবিউশন নেটওয়ার্কের স্থায়িত্ব বাড়ানোর জন্য, বার্ধক্যজনিত সুইচগুলির সাথে সম্পর্কিত নিরোধক বিপদগুলি দূর করতে এবং রিং নেটওয়ার্ক বিভাগীয়করণ এবং আন্তঃসংযোগ ফাংশনগুলিকে সমর্থন করতে, ইউনিটগুলিকে FLN36-12 ইনডোর SF6 থ্রি-পজিশন লোড ব্রেক সুইচ দিয়ে প্রতিস্থাপিত করা হয়েছিল। 10kV RMUs-এর মূল নিয়ন্ত্রণ উপাদান হিসাবে পরিবেশন করা, এই সুইচগুলি নিরাপদ লোড কারেন্ট স্যুইচিং, নির্ভরযোগ্য গ্রাউন্ডিং এবং সুনির্দিষ্ট বিচ্ছিন্নতা সক্ষম করে, স্ট্যান্ডার্ড শহুরে রিং নেটওয়ার্ক কনফিগারেশনের অপারেশনাল প্রয়োজনীয়তা পূরণ করে।

২. রেট্রোফিট করার আগে সমস্যা

দুর্বল নিরোধক কর্মক্ষমতা এবং একাধিক বিপদ: লিগ্যাসি তেল-ভরা এবং গ্যাস-উৎপাদনকারী সুইচগুলি পুরানো নিরোধক মিডিয়া ব্যবহার করেছে। দীর্ঘমেয়াদী অপারেশনের ফলে আর্দ্রতা শোষণ, বার্ধক্য এবং গুরুতর আংশিক স্রাব ঘটে, যা ফেজ-টু-ফেজ ভাঙ্গন এবং অভ্যন্তরীণ শর্ট-সার্কিট ত্রুটির উচ্চ ঝুঁকি তৈরি করে।

দুর্বল লোড-স্যুইচিং ক্ষমতা: অপর্যাপ্ত চাপ-নির্বাপক ক্ষমতার অর্থ হল যে লোড স্রোত স্যুইচ করার ফলে প্রায়শই আর্কিং এবং যোগাযোগের ক্ষয় হয়, ঘন ঘন রিং নেটওয়ার্ক স্যুইচিং অপারেশনগুলির চাহিদা মেটাতে ব্যর্থ হয়।

প্রমিত থ্রি-পজিশন স্ট্রাকচার এবং অনিরাপদ রক্ষণাবেক্ষণের অভাব: ইউনিটগুলিতে সমন্বিত বিচ্ছিন্নতা এবং গ্রাউন্ডিং ফাংশনগুলির অভাব ছিল; রক্ষণাবেক্ষণের সময় গ্রাউন্ডিং অবিশ্বস্ত ছিল, লাইভ রক্ষণাবেক্ষণ বা দুর্ঘটনাজনিত যোগাযোগের ঝুঁকি তৈরি করে।

অপর্যাপ্ত যান্ত্রিক ইন্টারলকিং এবং ভুল অপারেশনের ঝুঁকি: অ্যান্টি-মিসঅপারেশন বৈশিষ্ট্যের অনুপস্থিতি গুরুতর নিরাপত্তা ঝুঁকি তৈরি করেছে, যেমন লোডের সময় সুইচ বন্ধ করা বা গ্রাউন্ডিং সুইচের ভুল অপারেশন।

উচ্চ রক্ষণাবেক্ষণের কাজের চাপ এবং ব্যর্থতার হার: তেলের স্তরের নিয়মিত পরিদর্শন এবং গ্যাস-উৎপাদনকারী উপাদান বার্ধক্যের প্রয়োজন ছিল; যন্ত্রাংশ দ্রুত নিঃশেষ হয়ে যায়, যার ফলে উচ্চ O&M খরচ হয় এবং বিদ্যুৎ সরবরাহের স্থিতিশীলতা দুর্বল হয়।

III. সরঞ্জাম কনফিগারেশন পরিকল্পনা

10kV আরবান ডিস্ট্রিবিউশন নেটওয়ার্ক রিং-মেইন পাওয়ার সাপ্লাই স্ট্যান্ডার্ড এবং ডিস্ট্রিবিউশন ইকুইপমেন্টের জন্য স্টেট গ্রিড স্পেসিফিকেশন অনুযায়ী, রিং মেইন ইউনিট (RMUs) সমানভাবে FLN36-12D SF6 থ্রি-পজিশন লোড ব্রেক সুইচ দিয়ে সজ্জিত। এই সুইচগুলিতে একটি বিস্তৃত যান্ত্রিক ইন্টারলকিং সিস্টেমের সাথে ক্লোজিং, খোলা এবং গ্রাউন্ডিং ফাংশনগুলির সমন্বয়ে একটি সমন্বিত কাঠামো রয়েছে। XGN15-12 RMU ঘেরের জন্য ডিজাইন করা হয়েছে, তারা বিভাগীয়করণ, আন্তঃসংযোগ এবং টার্মিনাল পাওয়ার সাপ্লাই অ্যাপ্লিকেশনের প্রয়োজনীয়তা পূরণ করে।

মূল সরঞ্জাম পরামিতি

ইকুইপমেন্ট মডেল: FLN36-12D ইনডোর হাই-ভোল্টেজ SF6 লোড ব্রেক সুইচ

রেটেড ভোল্টেজ: 12kV (10kV ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য উপযুক্ত)

রেট করা বর্তমান: 630A (রিং নেটওয়ার্কগুলির জন্য সর্বাধিক লোড বর্তমান প্রয়োজনীয়তা পূরণ করে)

নিরোধক মাধ্যম: উচ্চ-বিশুদ্ধতা সালফার হেক্সাফ্লোরাইড (SF6) গ্যাস; উচ্চ অস্তরক শক্তি এবং চমৎকার চাপ-নির্বাপক কর্মক্ষমতা প্রদান করে

স্ট্রাকচারাল ডিজাইন: ইন্টিগ্রেটেড থ্রি-পজিশন ডিজাইন (ক্লোজিং, ওপেনিং/আইসোলেশন এবং গ্রাউন্ডিং)

অপারেশনাল ফাংশন: লোড সুইচিং, নো-লোড আইসোলেশন এবং রক্ষণাবেক্ষণের জন্য নির্ভরযোগ্য গ্রাউন্ডিং

ইন্টারলকিং কনফিগারেশন: ব্যাপক যান্ত্রিক "পাঁচ-প্রতিরোধ" ইন্টারলকিং সিস্টেম; লোডের নিচে গ্রাউন্ডিং সুইচ বন্ধ করা, সক্রিয় থাকাকালীন ক্যাবিনেট খোলা এবং দুর্ঘটনাজনিত সুইচিং অপারেশন প্রতিরোধ করে

অপারেশনাল বৈশিষ্ট্য: সম্পূর্ণ সিল করা কাঠামো, সামান্য ইতিবাচক চাপ অপারেশন, রক্ষণাবেক্ষণ-মুক্ত, আর্দ্রতা-প্রতিরোধী এবং ঘনীভবন-প্রতিরোধী

IV নির্মাণ এবং অ্যাপ্লিকেশন হাইলাইট

উচ্চতর অস্তরক কর্মক্ষমতা সহ SF6 গ্যাস নিরোধক: উচ্চ-বিশুদ্ধতা SF6 গ্যাস ব্যবহার করে; নিরোধক এবং চাপ-নির্বাপক ক্ষমতা পুরানো তেল-ভর্তি বা গ্যাস-উৎপাদনকারী সুইচগুলিকে ছাড়িয়ে যায়, কার্যকরভাবে আর্দ্রতা, ঘনীভবন এবং ক্রীপেজ ভাঙ্গনের সাথে সম্পর্কিত ঝুঁকিগুলি দূর করে।

ইন্টিগ্রেটেড থ্রি-পজিশন ডিজাইন রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করে: সুইচ খোলা স্বয়ংক্রিয়ভাবে বিচ্ছিন্নতা অর্জন করে; গ্রাউন্ডিং নির্ভরযোগ্য এবং দৃশ্যত যাচাইযোগ্য। গ্রাউন্ডিং সুরক্ষা রক্ষণাবেক্ষণের সময় সম্পূর্ণ কার্যকর, অবশিষ্ট ভোল্টেজ বা দুর্ঘটনাজনিত লাইভ কাজ থেকে ঝুঁকি দূর করে।

ত্রুটি-মুক্ত অপারেশনের জন্য যান্ত্রিক "ফাইভ-প্রিভেনশন" ইন্টারলকিং: কঠোর যুক্তির সাথে অন্তর্নির্মিত জোরপূর্বক যান্ত্রিক ইন্টারলকিং শারীরিক স্তরে সমস্ত জটিল অপারেশনাল ত্রুটিগুলিকে প্রতিরোধ করে৷

ঘন ঘন লোড স্যুইচিং এবং রিং নেটওয়ার্ক সামঞ্জস্য: চমৎকার চাপ-নির্বাপক কর্মক্ষমতা রুটিন লোড স্যুইচিং এবং রিং নেটওয়ার্ক পাওয়ার ট্রান্সফার সমর্থন করে, শহুরে বিতরণ নেটওয়ার্কগুলির নমনীয় প্রেরণের চাহিদা পূরণ করে। সম্পূর্ণরূপে সিল করা, রক্ষণাবেক্ষণ-মুক্ত, এবং ন্যূনতম O&M প্রয়োজন: ক্যাবিনেটে একটি অত্যন্ত কম গ্যাস লিকেজ রেট সহ একটি সিল করা, সামান্য-ইতিবাচক-চাপের নকশা রয়েছে; এটি রক্ষণাবেক্ষণের জন্য ঘন ঘন গ্যাস পুনরায় পূরণ বা পর্যায়ক্রমিক বিচ্ছিন্নকরণের প্রয়োজন হয় না, স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে।

V. রেট্রোফিটিং এর পরে অপারেশনাল ফলাফল

নিরোধক বিপদের সম্পূর্ণ নির্মূল: শক্তিশালী SF6 নিরোধক মাধ্যম আংশিক স্রাব, ঘনীভবনের কারণে ট্র্যাকিং এবং ফেজ-টু-ফেজ ব্রেকডাউনের মতো সমস্যাগুলি প্রতিরোধ করে, যা নিশ্চিত করে যে সরঞ্জামের নিরোধক স্তর দীর্ঘমেয়াদে স্থিতিশীল এবং অনুগত থাকে।

নমনীয় এবং নির্ভরযোগ্য রিং নেটওয়ার্ক সুইচিং: আর্কিং বা যোগাযোগের ক্ষয় ছাড়াই মসৃণ অন-লোড সুইচিং নিরাপদ এবং স্থিতিশীল বিতরণ নেটওয়ার্ক প্রেরণ এবং লোড স্থানান্তর ক্রিয়াকলাপ নিশ্চিত করে।

নিরাপদ এবং প্রমিত রক্ষণাবেক্ষণ পদ্ধতি: একটি তিন-পজিশন বিচ্ছিন্নতা এবং নির্ভরযোগ্য গ্রাউন্ডিং সিস্টেম নিশ্চিত করে যে রক্ষণাবেক্ষণের শর্তগুলি লাইভ-লাইন কাজের সাথে সম্পর্কিত ঝুঁকিগুলিকে সম্পূর্ণভাবে নিরাপত্তার নিয়ম মেনে চলে।

অত্যন্ত কম ব্যর্থতার হার সহ জিরো-রক্ষণাবেক্ষণের সরঞ্জাম: কমিশন করার পরে কোনও রুটিন রক্ষণাবেক্ষণ বা গ্যাস পুনরায় পূরণের প্রয়োজন নেই; বার্ধক্যজনিত কারণে কোন অবনতি নেই, এবং সরঞ্জামগুলি 100% অপারেশনাল অখণ্ডতার হার বজায় রাখে।

উল্লেখযোগ্যভাবে উন্নত পাওয়ার সাপ্লাই নির্ভরযোগ্যতা: সরঞ্জামের ত্রুটির কারণে বিভ্রাটের ঝুঁকি দূর করে; দ্রুত ফল্ট আইসোলেশন এবং দক্ষ লোড স্থানান্তর সক্ষম করে, উল্লেখযোগ্যভাবে গ্রাহক বিভ্রাটের সময়কাল হ্রাস করে এবং স্টেট গ্রিড ডিস্ট্রিবিউশন নেটওয়ার্ক স্ট্যান্ডার্ডাইজেশন মানদণ্ডের অধীনে সফল গ্রহণযোগ্যতা নিশ্চিত করে।

VI. মামলার সারাংশ

FLN36-12 SF6 লোড ব্রেক সুইচ হল 10kV রিং মেইন ইউনিট (RMUs), বক্স-টাইপ সাবস্টেশন, আরবান ডিস্ট্রিবিউশন নেটওয়ার্ক এবং আবাসিক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি কোর, স্ট্যান্ডার্ড উপাদান। এটি প্রাথমিকভাবে ঘন ঘন লোড স্যুইচিং, লাইন বিভাগীয়করণ এবং আন্তঃসংযোগ, ফল্ট আইসোলেশন এবং রক্ষণাবেক্ষণ গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়। মূল সুবিধাগুলির মধ্যে রয়েছে উচ্চতর SF6 নিরোধক, একটি সমন্বিত তিন-পজিশন ডিজাইন, "ফাইভ-প্রিভেনশন" ইন্টারলকিং, রক্ষণাবেক্ষণ-মুক্ত প্রকৃতি এবং অন-লোড সুইচিং ক্ষমতা। সার্কিট ব্রেকারগুলির বিপরীতে, লোড ব্রেক সুইচগুলি শর্ট-সার্কিট ত্রুটিগুলিকে বাধাগ্রস্ত করার পরিবর্তে স্বাভাবিক লোড সুইচিং এবং বিচ্ছিন্নতা পরিচালনা করে, রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের মধ্যে তাদের নিরাপদ, স্থিতিশীল এবং সাশ্রয়ী মূল সুইচিং ডিভাইস করে।
