নমনীয় স্প্লিট-কোর ট্রান্সফরমার

একটি নমনীয় ইনসুলেটেড কয়েলের কাঠামোর বৈশিষ্ট্যযুক্ত, এটিকে সহজেই বাঁকানো যায় এবং পরীক্ষার অধীনে কন্ডাকটরের চারপাশে মোড়ানো যায়, বিদ্যমান সার্কিটগুলি ভেঙে ফেলা বা পাওয়ার বন্ধ করার প্রয়োজন ছাড়াই দ্রুত কারেন্ট স্যাম্পলিং সক্ষম করে (যখন কম-ভোল্টেজ সুরক্ষা প্রোটোকলের সাথে সম্মতিতে পরিচালিত হয়)। একটি ডেডিকেটেড ইন্টিগ্রেটরের সাথে পেয়ার করা হলে, এটি স্ট্যান্ডার্ড কারেন্ট বা ভোল্টেজ সিগন্যাল আউটপুট করে, যা এনার্জি মিটার, ওয়েভফর্ম রেকর্ডার, অনলাইন মনিটরিং সিস্টেম এবং পিএলসি-এর মতো ডিভাইসগুলির সাথে সরাসরি সংযোগের অনুমতি দেয়।

ঐতিহ্যগত অনমনীয় বর্তমান ট্রান্সফরমারের তুলনায়, এই নমনীয় স্প্লিট-কোর ট্রান্সফরমারটি হালকা ওজনের, অত্যন্ত অভিযোজিত এবং ইনস্টল করার জন্য সাশ্রয়ী। এটি এমন পরিস্থিতিতে বিশেষভাবে উপযোগী যেখানে ঐতিহ্যবাহী ট্রান্সফরমার লাগানো যায় না—যেমন অনিয়মিত আকারের বাসবার, বড়-ব্যাসের তার, এবং সীমাবদ্ধ ক্যাবিনেট স্পেস—এটি শিল্প বিদ্যুৎ বিতরণ, বৈদ্যুতিক পরীক্ষা এবং নতুন শক্তি পাওয়ার প্ল্যান্টের রক্ষণাবেক্ষণের জন্য একটি পছন্দের হাতিয়ার তৈরি করে।

এই কুণ্ডলী অনন্য সুবিধা কি কি?

1. নমনীয় এবং নমনীয়

কয়েল বডিতে একটি নমনীয় অন্তরক আবরণ রয়েছে যা এটিকে বিভিন্ন কন্ডাক্টরের চারপাশে অবাধে বাঁকানো এবং মোড়ানোর অনুমতি দেয় - গোলাকার তারগুলি, আয়তক্ষেত্রাকার বাসবার, অনিয়মিত আকার এবং বড়-ব্যাসের বাস লাইনগুলি সহ। এটি ইনস্টলেশনের স্থান এবং কন্ডাকটর আকৃতির সীমাবদ্ধতাগুলি অতিক্রম করে, ঐতিহ্যগত অনমনীয় ট্রান্সফরমারগুলির সাথে যুক্ত ইনস্টলেশন চ্যালেঞ্জগুলি সমাধান করে।

2. খোলাযোগ্য কাঠামো

এটি একটি মিলন ওপেন-ক্লোজ ডিজাইন ব্যবহার করে, তারের কাটা বা বাসবার ভেঙে ফেলার প্রয়োজনীয়তা দূর করে। লো-ভোল্টেজ পরিস্থিতিতে, প্রত্যয়িত ইলেকট্রিশিয়ানরা সিস্টেমটি লাইভ থাকাকালীন এটি ইনস্টল করতে পারে, উল্লেখযোগ্যভাবে রেট্রোফিট টাইমলাইনকে ছোট করে এবং উত্পাদন বন্ধ বা পাওয়ার বিভ্রাটের কারণে ক্ষতি এড়াতে পারে। এটি বার্ধক্যজনিত শক্তি বন্টন সিস্টেম আপগ্রেড এবং retrofitting জন্য আদর্শ.

3. প্রশস্ত পরিমাপ পরিসীমা

এটি দশ অ্যাম্পিয়ার থেকে দশ হাজার অ্যাম্পিয়ার পর্যন্ত AC বর্তমান পরিমাপ সমর্থন করে৷ চমৎকার রৈখিকতা এবং আয়রন-কোর চৌম্বকীয় স্যাচুরেশনের ঝুঁকি ছাড়াই, এটি পাওয়ার-ফ্রিকোয়েন্সি কারেন্ট, হারমোনিক কারেন্ট, ক্ষণস্থায়ী পালস কারেন্ট এবং লাইটনিং সার্জ কারেন্টের স্থিতিশীল পরিমাপ প্রদান করে, স্ট্যান্ডার্ড মিটারিং এবং বিশেষায়িত পরীক্ষার দ্বৈত প্রয়োজনীয়তা পূরণ করে।

4. ম্যাচিং ইন্টিগ্রেটর

একটি ডেডিকেটেড ইন্টিগ্রেশন মডিউল সহ স্ট্যান্ডার্ড আসে যা কয়েলের ডিফারেনশিয়াল আউটপুট সিগন্যালকে একটি স্ট্যান্ডার্ড 5A/1A বর্তমান সংকেত বা 0-5V/4-20mA ভোল্টেজ সিগন্যালে রূপান্তর করে। এটি অতিরিক্ত ক্রমাঙ্কনের প্রয়োজন ছাড়াই বিভিন্ন পরিমাপ যন্ত্র, পর্যবেক্ষণ সিস্টেম এবং সমন্বিত সুরক্ষা ডিভাইসের সাথে সরাসরি সংযোগ করে।

5. চমৎকার অন্তরণ কর্মক্ষমতা

কুণ্ডলীটি একটি দ্বৈত-স্তর নিরোধক প্রক্রিয়া ব্যবহার করে, উচ্চ অস্তরক শক্তি এবং উচ্চ ভোল্টেজ এবং আর্দ্রতার প্রতিরোধের প্রস্তাব দেয়, এটি অভ্যন্তরীণ শিল্প বিদ্যুৎ বিতরণ পরিবেশের জন্য উপযুক্ত করে তোলে। সংযোগকারীতে একটি নির্ভুল ইন্টারফেস রয়েছে যা একটি স্থিতিশীল চৌম্বকীয় সার্কিট বন্ধ নিশ্চিত করে, যার ফলে সঠিক এবং নির্ভরযোগ্য পরিমাপ ডেটা পাওয়া যায়।

6. লাইটওয়েট এবং পোর্টেবল

নমনীয় স্প্লিট-কোর ট্রান্সফরমারের ওজন একই রেটিং-এর ঐতিহ্যবাহী ট্রান্সফরমারের তুলনায় উল্লেখযোগ্যভাবে কম। এটি একজন একক ব্যক্তি দ্বারা বহন এবং পরিচালনা করা যেতে পারে এবং সাইটে ইনস্টলেশনের জন্য কোন ভারী যন্ত্রপাতির প্রয়োজন হয় না, যা শ্রম এবং সময় ব্যয় মারাত্মকভাবে হ্রাস করে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

পাওয়ার সিস্টেম: সাবস্টেশন, পাওয়ার ডিস্ট্রিবিউশন রুম (ফল্ট রেকর্ডিং, ক্ষণস্থায়ী বর্তমান সনাক্তকরণ, সুরেলা বিশ্লেষণ, লাইন পরিদর্শন)।

শিল্প উত্পাদন: ধাতুবিদ্যা, রাসায়নিক প্রক্রিয়াকরণ, এবং খনির ক্ষেত্রে বড় মোটর, ট্রান্সফরমার এবং রেকটিফায়ারগুলির জন্য অনলাইন উচ্চ-বর্তমান পর্যবেক্ষণ।

নতুন শক্তি: পিভি পাওয়ার প্ল্যান্ট, শক্তি স্টোরেজ স্টেশন, বায়ু শক্তি গ্রিড সংযোগের জন্য এসি উচ্চ-কারেন্ট অধিগ্রহণ, এবং ফল্ট কারেন্ট রেকর্ডিং।

পাওয়ার ডিস্ট্রিবিউশন রেট্রোফিটিং: পাওয়ার বাধা ছাড়াই লিগ্যাসি সুইচগিয়ার এবং বাসবার ট্রাঙ্কিং সিস্টেমে বর্তমান মনিটরিং রিট্রোফিটিং; শক্তি ব্যবস্থাপনা সিস্টেম আপগ্রেড.

পরীক্ষা ও পরিদর্শন: বৈদ্যুতিক সরঞ্জামের তাপমাত্রা বৃদ্ধি পরীক্ষা, শর্ট-সার্কিট পরীক্ষা, বজ্রপাত পরীক্ষা এবং কারখানার ক্রমাঙ্কন।

মিউনিসিপ্যাল ​​অবকাঠামো: পাওয়ার ডিস্ট্রিবিউশন O&M এবং রেল ট্রানজিট, ডেটা সেন্টার এবং বড় বাণিজ্যিক কমপ্লেক্সের সমস্যা সমাধান।

ইনস্টলেশন পদক্ষেপ

কাজ শুরু করার আগে, পরিমাপ করা সার্কিটের ভোল্টেজ স্তর যাচাই করুন। উচ্চ-ভোল্টেজ অপারেশনের জন্য, কঠোরভাবে পাওয়ার-অফ এবং ভোল্টেজ-যাচাই পদ্ধতি অনুসরণ করুন; কম-ভোল্টেজের লাইভ কাজ অবশ্যই সঠিক নিরোধক সুরক্ষা ব্যবহার করে প্রত্যয়িত ইলেকট্রিশিয়ানদের দ্বারা সঞ্চালিত হতে হবে।

কয়েল সংযোগকারীটি খুলুন, পরিমাপ করা কন্ডাক্টরের চারপাশে নমনীয় কয়েলটি সম্পূর্ণভাবে মোড়ানো করুন এবং নিশ্চিত করুন যে কোনও মোচড় বা ওভারল্যাপ নেই। তারপর, সংযোগকারীকে সুরক্ষিতভাবে বেঁধে রাখুন, নিশ্চিত করুন যে মিলনের পৃষ্ঠগুলি পুরোপুরি একসাথে ফিট করে।

কুণ্ডলী আউটপুট সঠিক পোলারিটি (ইতিবাচক/নেতিবাচক) এর দিকে মনোযোগ দিয়ে মার্কিং অনুসারে ইন্টিগ্রেটরের সংশ্লিষ্ট টার্মিনালগুলিতে বাড়ে সংযোগ করুন।

ইন্টিগ্রেটরের সাথে পাওয়ার সাপ্লাই সংযুক্ত করুন এবং পরিমাপ যন্ত্র, ডেটা অধিগ্রহণ টার্মিনাল বা অন্যান্য সরঞ্জামের সাথে ইন্টিগ্রেটরের আউটপুট লিঙ্ক করুন। সমস্ত ওয়্যারিং সঠিক কিনা তা যাচাই করার পরে, পরিমাপের সরঞ্জামগুলিতে শক্তি দিন এবং নিশ্চিত করুন যে ডেটা প্রদর্শন স্বাভাবিক; ইনস্টলেশন তারপর সম্পূর্ণ হয়.

ব্যবহারের জন্য সতর্কতা

নমনীয় স্প্লিট-কোর ট্রান্সফরমার শুধুমাত্র এসি বর্তমান পরিমাপের জন্য উপযুক্ত; এটি ডিসি ধ্রুবক বর্তমান সনাক্তকরণের জন্য ব্যবহার করা উচিত নয়।

কয়েল ইনস্টল করার সময়, নিশ্চিত করুন যে সঙ্গমের পৃষ্ঠগুলি পরিষ্কার এবং ধ্বংসাবশেষ মুক্ত, এবং কয়েলটি সম্পূর্ণরূপে জায়গায় আটকে আছে; তা করতে ব্যর্থতা পরিমাপের নির্ভুলতাকে প্রভাবিত করবে।

অত্যধিক বাঁক বা কুণ্ডলী চূর্ণ করবেন না; ইনসুলেশন ক্ষতি এবং সংশ্লিষ্ট নিরাপত্তা ঝুঁকি প্রতিরোধ করতে ধারালো বস্তু দিয়ে নিরোধক আবরণ স্ক্র্যাচ এড়ান।

Rogowski কুণ্ডলীর সেকেন্ডারি পাশ একটি ভোল্টেজ আউটপুট প্রদান করে; শর্ট সার্কিট কঠোরভাবে নিষিদ্ধ. ভুল পোলারিটি দ্বারা সৃষ্ট ক্ষতি এড়াতে স্পেসিফিকেশন অনুযায়ী সহগামী ইন্টিগ্রেটরকে তারে দিন।

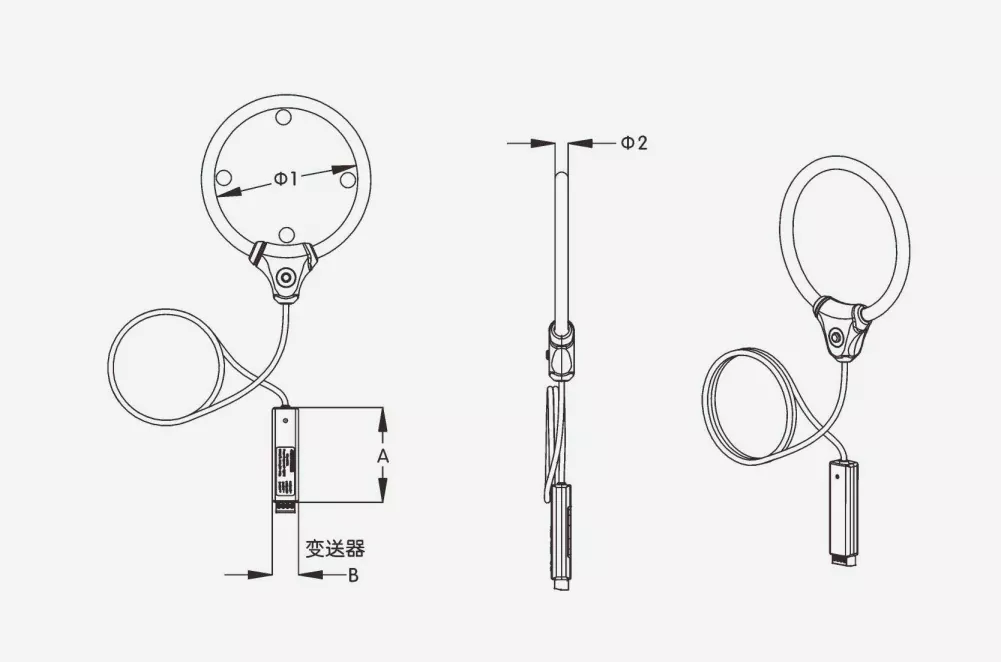

পণ্য গঠন বিবরণ

নমনীয় কয়েল বডি: উচ্চ-কঠিনতা, মাল্টি-স্ট্র্যান্ড এনামেলড তার ব্যবহার করে ক্ষত এবং একটি শিখা-প্রতিরোধী, নমনীয় নিরোধক আবরণে আবদ্ধ; নমন এবং বার্ধক্য প্রতিরোধী, এবং জটিল ইনস্টলেশন কোণ অভিযোজিত.

যথার্থ মেটিং সংযোগকারী: একটি অন্তর্নির্মিত নির্ভুলতা লকিং প্রক্রিয়া সহ উচ্চ-শক্তি প্রকৌশল প্লাস্টিক হাউজিং; কম চৌম্বকীয় অনিচ্ছা সঙ্গে একটি টাইট ফিট নিশ্চিত করে; একটি সুবিধাজনক পুশ-টু-লক ডিজাইন বৈশিষ্ট্য।

ডেডিকেটেড ইন্টিগ্রেটর মডিউল: একটি শিল্প-গ্রেড সিগন্যাল প্রসেসিং চিপ ব্যবহার করে যা নিম্ন তাপমাত্রার প্রবাহ এবং উচ্চ স্থিতিশীলতা প্রদান করে; তারের ত্রুটি কমাতে একটি পাওয়ার ইন্ডিকেটর লাইট এবং স্পষ্টভাবে লেবেলযুক্ত টার্মিনাল রয়েছে।

রিইনফোর্সড কেবল ডিজাইন: কয়েল এবং ইন্টিগ্রেটরের মধ্যে সংযোগ তারগুলি বাঁকানো এবং টানার বিরুদ্ধে শক্তিশালী করা হয়; টেনশন এবং বার্ধক্য প্রতিরোধী, জটিল অন-সাইট ওয়্যারিং পরিবেশের জন্য তাদের উপযুক্ত করে তোলে।

FAQ

প্রশ্ন 1: একটি রোগোস্কি কয়েল এবং একটি স্ট্যান্ডার্ড কারেন্ট ট্রান্সফরমারের মধ্যে পার্থক্য কী?

উত্তর: স্ট্যান্ডার্ড কারেন্ট ট্রান্সফরমার একটি আয়রন কোর ম্যাগনেটিক সার্কিটের উপর নির্ভর করে এবং চৌম্বকীয় স্যাচুরেশনের ঝুঁকিতে থাকে; তারা সাধারণত একটি অনমনীয়, স্থির কাঠামো বৈশিষ্ট্যযুক্ত যা ইনস্টলেশনের জন্য সার্কিট সংযোগ বিচ্ছিন্ন করার প্রয়োজন হয়। বিপরীতে, রোগোস্কি কয়েলে একটি ফাঁপা, নমনীয় কাঠামো রয়েছে যা চৌম্বকীয় স্যাচুরেশন থেকে প্রতিরোধী, একটি বিস্তৃত পরিমাপ পরিসীমা অফার করে এবং খোলা এবং বন্ধ ইনস্টলেশনের অনুমতি দেয়, এটি উচ্চ-বর্তমান অ্যাপ্লিকেশন, রেট্রোফিট প্রকল্প এবং বিশেষ ইনস্টলেশন পরিস্থিতির জন্য আদর্শ করে তোলে।

প্রশ্ন 2: নমনীয় স্প্লিট-কোর ট্রান্সফরমার কি শক্তি পরিমাপের জন্য ব্যবহার করা যেতে পারে?

উত্তর: স্ট্যান্ডার্ড ক্লাস 0.5 পণ্যগুলি সাধারণ শক্তি খরচ এবং বর্তমান পর্যবেক্ষণের জন্য উপযুক্ত। ট্রেড সেটেলমেন্ট জড়িত উচ্চ-নির্ভুলতা মিটারিং অ্যাপ্লিকেশনের জন্য, একটি ক্লাস 0.2 উচ্চ-নির্ভুল সংস্করণ কাস্টমাইজ করা যেতে পারে; আগাম এই প্রয়োজনীয়তা উল্লেখ করুন.

প্রশ্ন 3: এটি কি উচ্চ-ভোল্টেজ সুইচগিয়ারের ভিতরে ব্যবহার করা যেতে পারে? উত্তর: হ্যাঁ, তবে আপনাকে অবশ্যই সিস্টেম ভোল্টেজ স্তরের জন্য উপযুক্ত একটি নিরোধক রেটিং সহ একটি কয়েল নির্বাচন করতে হবে; অতিরিক্তভাবে, উচ্চ-ভোল্টেজের কাজের জন্য সুরক্ষা প্রবিধানের সাথে কঠোরভাবে যোগ্য কর্মীদের দ্বারা ইনস্টলেশন এবং অপারেশন অবশ্যই করা উচিত।

প্রশ্ন 4: ইন্টিগ্রেটর ছাড়া কয়েল কি আলাদাভাবে কেনা যাবে?

উত্তর: হ্যাঁ, কয়েল বা ইন্টিগ্রেটর পৃথকভাবে ক্রয় করা যেতে পারে; যাইহোক, অর্ডার দেওয়ার আগে আপনার বিদ্যমান সরঞ্জামের সাথে ইন্টারফেস এবং সংকেত সামঞ্জস্যের প্রয়োজনীয়তা যাচাই করুন। নিংবো হাংজু বে নিউ এরিয়াতে একটি যানবাহন উৎপাদন কেন্দ্রের স্ট্যাম্পিং ওয়ার্কশপের জন্য বিশেষ পাওয়ার কোয়ালিটি টেস্টিং প্রকল্প

I. প্রকল্প ওভারভিউ

প্রকল্পের নাম: নিংবো হ্যাংজু বে নিউ এরিয়াতে একটি দেশীয়-ব্র্যান্ডের যানবাহন তৈরির বেসের স্ট্যাম্পিং ওয়ার্কশপের জন্য ইনরুশ বর্তমান সনাক্তকরণ এবং বিশেষ পাওয়ার কোয়ালিটি টেস্টিং

অবস্থান: যানবাহন উত্পাদন শিল্প পার্ক, হ্যাংজু বে নিউ এরিয়া, নিংবো সিটি, ঝেজিয়াং প্রদেশ

বাস্তবায়নের তারিখ: সেপ্টেম্বর 2024

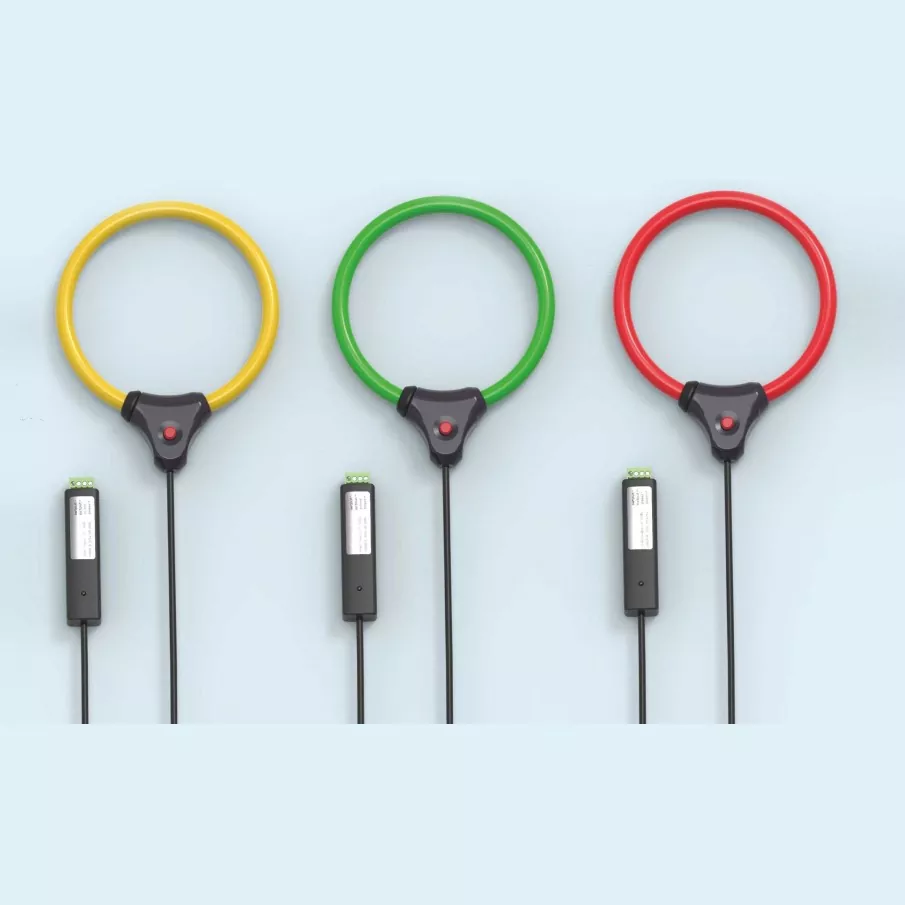

ব্যবহৃত পণ্য: তিন-ফেজ নমনীয় স্প্লিট-কোর রোগোস্কি কয়েল সেট (রঙ-কোডেড হলুদ/সবুজ/লাল; ডেডিকেটেড বাহ্যিক ইন্টিগ্রেটর দিয়ে সজ্জিত)

স্ট্যাম্পিং ওয়ার্কশপটি চারটি বড় আকারের 2,000-টন যান্ত্রিক প্রেস দিয়ে সজ্জিত, যা সাধারণত ভারী-শুল্ক ইমপালস লোডের প্রতিনিধিত্ব করে। প্রতিটি প্রধান মোটরের 250 কিলোওয়াটের একটি রেট পাওয়ার রয়েছে এবং স্ট্যাম্পিং স্ট্রোকের সময় সর্বোচ্চ কারেন্ট রেট করা কারেন্টের ছয় গুণ অতিক্রম করতে পারে। 2024 সালের গোড়ার দিকে, কর্মশালাটি ঘন ঘন সমস্যার সম্মুখীন হয়েছিল, যার মধ্যে নিম্ন-ভোল্টেজ বাসবার ট্রাঙ্কিং-এ অস্বাভাবিক তাপমাত্রা বৃদ্ধি, প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ক্যাবিনেটে কন্টাক্টর অ্যাবলেশন এবং হস্তক্ষেপের কারণে কাছাকাছি নির্ভুল মাত্রিক পরিদর্শন সরঞ্জামগুলিতে ত্রুটির সতর্কতা রয়েছে। মালিক একটি তৃতীয় পক্ষের পাওয়ার টেস্টিং এজেন্সিকে কমিশন করেছেন যে সমস্ত অপারেটিং অবস্থা জুড়ে ব্যাপক শক্তির গুণমান পরীক্ষা পরিচালনা করতে সঠিকভাবে বর্তমান তরঙ্গরূপ এবং সুরেলা ডেটা ক্যাপচার করতে, যার ফলে পরবর্তী পাওয়ার গুণমান প্রশমন কৌশলগুলিকে সমর্থন করার জন্য প্রয়োজনীয় ডেটা সরবরাহ করে।

২. বাস্তবায়নের আগে মূল চ্যালেঞ্জ

জটিল আবেগ লোড শর্ত; ঐতিহ্যগত ট্রান্সফরমার ক্ষণস্থায়ী সংকেত ক্যাপচার করতে অক্ষম

প্রচলিত আয়রন-কোর কারেন্ট ট্রান্সফরমারগুলি উচ্চ হিস্টেরেসিস এবং সংকীর্ণ পরিমাপ ব্যান্ডউইথের দ্বারা ভোগে; তারা শুধুমাত্র স্থির-স্থিতি শক্তি-ফ্রিকোয়েন্সি স্রোত ক্যাপচার করতে পারে। তারা সঠিকভাবে মিলিসেকেন্ড-স্তরের স্ট্যাম্পিং ইনরাশ কারেন্ট ওয়েভফর্ম ক্যাপচার করতে অক্ষম বা সঠিকভাবে হাই-অর্ডার হারমোনিক বিষয়বস্তু পরিমাপ করতে, পরীক্ষার ডেটা ত্রুটির মূল-কারণ বিশ্লেষণের জন্য অপর্যাপ্ত রেন্ডার করে।

বড়-ক্রস-সেকশন বাসবার সংযোগ বিচ্ছিন্ন করতে অসুবিধা; পাওয়ার-অফ পরীক্ষায় ব্যাপক উৎপাদন ক্ষতি হয়

ওয়ার্কশপের প্রধান ইনকামিং পাওয়ার লাইনে আয়তক্ষেত্রাকার কপার বাসবার রয়েছে (স্পেসিফিকেশন: 3×120×10 মিমি)। প্রথাগত উইন্ডো-টাইপ (থ্রু-হোল) ট্রান্সফরমার ইনস্টল করার জন্য বাসবারগুলি ভেঙে ফেলা এবং পাওয়ার লাইনগুলি সংযোগ বিচ্ছিন্ন করা প্রয়োজন। এটি অনুমান করা হয়েছিল যে প্রতি উত্পাদন লাইনে 12-ঘণ্টার বিদ্যুৎ বিভ্রাটের ফলে সরাসরি উত্পাদন ক্ষতি হবে এক মিলিয়ন RMB-এর বেশি - একটি ফলাফল মালিকের কাছে সম্পূর্ণরূপে অগ্রহণযোগ্য।

ক্যাবিনেটের ভিতরে সীমিত স্থান; বিদ্যুত বন্টন ক্যাবিনেটের ভিতরে কঠোর পরীক্ষার সরঞ্জাম স্থাপন করা সীমাবদ্ধ, বাসবারগুলির মধ্যে ব্যবধান সংকীর্ণ এবং আশেপাশের সার্কিট ব্রেকার এবং টার্মিনাল ব্লকগুলি ঘনভাবে বস্তাবন্দী। অনমনীয়, ক্ল্যাম্প-অন বর্তমান ট্রান্সফরমারগুলি ভারী এবং উল্লেখযোগ্য অপারেটিং স্পেস প্রয়োজন, যা তাদের সঠিকভাবে ইনস্টল করা কঠিন করে তোলে এবং পরীক্ষা স্থাপনকে জটিল করে তোলে।

মাল্টি-চ্যানেল সিঙ্ক্রোনাস পরীক্ষার জন্য উচ্চ চাহিদা; সংকেত সামঞ্জস্য নিশ্চিত করা কঠিন।

ফেজ ভারসাম্যহীনতা এবং ফেজ পার্থক্যের সঠিক বিশ্লেষণের জন্য তিন-ফেজ স্রোতের সিঙ্ক্রোনাস অধিগ্রহণ প্রয়োজন। প্রথাগত স্প্লিট-টাইপ টেস্ট প্রোবগুলি প্রায়শই উইন্ডিং প্যারামিটারের উল্লেখযোগ্য বৈচিত্র্য এবং উচ্চ ইন্টিগ্রেশন ত্রুটির শিকার হয়, যা পর্যায়ক্রমে দুর্বল ডেটা সিঙ্ক্রোনাইজেশনের দিকে পরিচালিত করে - কারণগুলি যা সরাসরি পাওয়ার গুণমান বিশ্লেষণের ফলাফলের নির্ভুলতার সাথে আপস করে।

III. ইকুইপমেন্ট কনফিগারেশন এবং টেস্টিং স্কিম

"লাইভ টেস্টিং, বিস্তৃত সামঞ্জস্যতা, উচ্চ নির্ভুলতা এবং প্রশস্ত ব্যান্ডউইথ" এর জন্য শিল্প সাইটের প্রয়োজনীয়তাগুলি পূরণ করতে প্রকল্পটি একটি বহিরাগত, ডেডিকেটেড ইন্টিগ্রেটরের সাথে যুক্ত নমনীয়, ক্ল্যাম্প-অন রোগোভস্কি কয়েলগুলির একটি তিন-ফেজ সেট ব্যবহার করে৷ এই সেটআপটি একটি পোর্টেবল পাওয়ার কোয়ালিটি বিশ্লেষককে একটি স্ট্যান্ডার্ড সিগন্যাল আউটপুট করে, যা সমস্ত অপারেটিং অবস্থা জুড়ে অবিচ্ছিন্ন 72-ঘন্টা পরীক্ষা সক্ষম করে।

মূল সমাধান ডিজাইন

নমনীয় ক্ল্যাম্প-অন স্ট্রাকচার: কয়েলগুলি নমনীয় এবং আয়তক্ষেত্রাকার বাসবারগুলির চারপাশে সরাসরি মোড়ানোর জন্য বাঁকানো বা আকার দেওয়া যেতে পারে। বাসবার ভেঙে ফেলা বা পাওয়ার বন্ধ করার প্রয়োজনীয়তা বাদ দিয়ে স্ট্যান্ডার্ড নিরাপত্তা পদ্ধতি অনুসরণ করে লাইভ সার্কিটে ইনস্টলেশন করা যেতে পারে।

উচ্চ-নির্ভুলতা স্প্লিট-টাইপ ইন্টিগ্রেটর: একটি বহিরাগত ইন্টিগ্রেশন মডিউল সুনির্দিষ্ট ইন্টিগ্রেশন গণনা করে, কয়েলের ডিফারেনশিয়াল সিগন্যালকে একটি স্ট্যান্ডার্ড ভোল্টেজ সিগন্যালে রূপান্তর করে যা মূলধারার পাওয়ার কোয়ালিটি অ্যানালাইজারগুলির ইনপুট ইন্টারফেসের সাথে সরাসরি সামঞ্জস্যপূর্ণ।

ওয়াইড-ব্যান্ডউইথ পরিমাপ ক্ষমতা: কার্যকর পরিমাপ ফ্রিকোয়েন্সি পরিসীমা 5 Hz থেকে 1 kHz কভার করে, যা ক্ষণস্থায়ী ঢেউ কারেন্ট এবং হারমোনিক্স (২য় থেকে 25 তম অর্ডার) সঠিক ক্যাপচার করার অনুমতি দেয়, সম্পূর্ণরূপে পাওয়ার গুণমান পরীক্ষার মানগুলি মেনে চলে।

কালার-কোডেড ডিজাইন: হলুদ, সবুজ এবং লাল কয়েল তিনটি পর্যায়ের সাথে মিলে যায়, সাইটে তারের ত্রুটি কমিয়ে দেয় এবং পরীক্ষার দক্ষতা এবং ফেজ ডেটা নির্ভুলতা উভয়ই উল্লেখযোগ্যভাবে উন্নত করে।

IV প্রকল্প আবেদন হাইলাইট

শূন্য ডাউনটাইম সহ দ্রুত স্থাপনা; স্বাভাবিক উৎপাদনে কোন প্রভাব নেই। নমনীয় কয়েলগুলিতে একটি স্ন্যাপ-লক ডিজাইন রয়েছে, যা তাদের সরাসরি বাসবারগুলির চারপাশে আটকে রাখার অনুমতি দেয়। প্রত্যয়িত ইলেকট্রিশিয়ানরা কম-ভোল্টেজের লাইভ-ওয়ার্ক প্রোটোকল অনুযায়ী ইনস্টলেশনটি সম্পাদন করে, যার জন্য বিদ্যুৎ বিভ্রাট বা বিতরণের উপাদানগুলিকে বিচ্ছিন্ন করার প্রয়োজন হয় না। একটি একক তিন-ফেজ সেট স্থাপন করতে মাত্র 15 মিনিট সময় লাগে, কর্মশালার উত্পাদন লাইনটি আউটপুট শূন্যের সাথে পুরো পরীক্ষা জুড়ে স্বাভাবিকভাবে কাজ করতে দেয়।

অনিয়মিত আকৃতির কন্ডাক্টরের সাথে নমনীয় অভিযোজনযোগ্যতা; সীমিত জায়গায় সহজ ইনস্টলেশন। নমনীয় কয়েল বডিটি আয়তক্ষেত্রাকার কপার বাসবারের কনট্যুরগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ, উচ্চ উপাদান ঘনত্ব এবং সীমিত কাজের স্থান সহ সঙ্কুচিত ক্যাবিনেটেও সহজে ইনস্টলেশনের অনুমতি দেয়; এটি মৌলিকভাবে শিল্প চ্যালেঞ্জের সমাধান করে যেখানে অনমনীয় বর্তমান ট্রান্সফরমারগুলি অনিয়মিত পরিবাহী বা টাইট পরিবেশে ফিট করতে ব্যর্থ হয়।

একটি বিস্তৃত ব্যান্ডউইথ এবং উচ্চ নির্ভুলতার বৈশিষ্ট্যযুক্ত, ডিভাইসটি-যখন একটি ডেডিকেটেড ইন্টিগ্রেটরের সাথে যুক্ত করা হয় - চমৎকার পরিমাপের রৈখিকতা এবং সমতল ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্যগুলি অফার করে। এটি স্ট্যাম্পিং অপারেশনের সময় মিলিসেকেন্ড-স্তরের পিক ইমপালস স্রোত এবং সম্পূর্ণ তরঙ্গরূপ নির্ভুলভাবে ক্যাপচার করে এবং সুনির্দিষ্টভাবে সুরেলা বিষয়বস্তু পরিমাপ করে। ≤0.5% এর পরিমাপের ত্রুটি সহ, এটি পেশাদার পাওয়ার গুণমান পরীক্ষার জন্য সঠিকতা প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে।

চমৎকার তিন-পর্যায়ের ধারাবাহিকতা নির্ভরযোগ্য সিঙ্ক্রোনাস পরীক্ষার ডেটা নিশ্চিত করে। কয়েলগুলি একটি ইউনিফাইড উইন্ডিং প্রক্রিয়া ব্যবহার করে তৈরি করা হয় এবং ইন্টিগ্রেটর পরামিতিগুলি কঠোরভাবে মেলে এবং ক্যালিব্রেট করা হয়। তিনটি পর্যায়ের মধ্যে সিঙ্ক্রোনাইজেশন ত্রুটি 1ms এর কম, যা ফেজের পার্থক্য এবং বর্তমান ভারসাম্যহীনতার সুনির্দিষ্ট পুনর্গঠনের অনুমতি দেয়, যার ফলে পাওয়ার গুণমান বিশ্লেষণের ফলাফলের বৈজ্ঞানিক বৈধতা এবং নির্ভুলতা নিশ্চিত হয়।

একাধিক পরিস্থিতিতে বারবার ব্যবহারের জন্য বহনযোগ্য এবং টেকসই। পুরো সিস্টেমটি হালকা ওজনের এবং বহন করা সহজ, এটি ঘন ঘন অপারেশনের জন্য ডিজাইন করা একটি শক্তিশালী খোলার/বন্ধ করার পদ্ধতির বৈশিষ্ট্যযুক্ত। এটি বিভিন্ন শিল্প সাইট এবং সার্কিট স্পেসিফিকেশন জুড়ে থার্ড-পার্টি টেস্টিং এজেন্সি দ্বারা ব্যবহারের জন্য আদর্শ। এর উচ্চ পুনঃব্যবহারযোগ্যতার ফলে মালিকানার মোট খরচ ঐতিহ্যগত পরীক্ষা পদ্ধতির তুলনায় অনেক কম।

V. প্রকল্প বাস্তবায়ন ফলাফল

ত্রুটির মূল কারণ চিহ্নিত করা: সম্পূর্ণ অপারেটিং অবস্থার অধীনে অবিচ্ছিন্ন 72-ঘন্টা পরীক্ষার মাধ্যমে, সিস্টেমটি প্রেসের স্ট্যাম্পিং স্ট্রোকের সময় 1860A এর সর্বোচ্চ কারেন্ট (আনুমানিক 6.2 গুণ মূল্যের) ক্যাপচার করেছে। এটি আরও শনাক্ত করেছে যে 5ম এবং 7ম হারমোনিক স্তরগুলি যথাক্রমে 12% এবং 8% দ্বারা সীমা অতিক্রম করেছে, যার ফলে বাসবার ওভারহিটিং, কন্টাক্টর অ্যাবলেশন এবং নির্ভুল সরঞ্জামগুলির সাথে হস্তক্ষেপের মূল কারণগুলিকে স্পষ্ট করে।

কার্যকরী প্রশমন সমাধান বাস্তবায়নে সহায়তা করা: সুনির্দিষ্ট পরীক্ষার তথ্যের উপর ভিত্তি করে, ক্লায়েন্ট সক্রিয় পাওয়ার ফিল্টার (APF) এবং গতিশীল প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ডিভাইস ইনস্টল করেছে। রেট্রোফিট করার পরে, বাসবারগুলির গড় তাপমাত্রা 12°C কমে গেছে, কন্টাক্টর অ্যাবলেশনের কারণে ব্যর্থতার হার 85% কমেছে, এবং স্পষ্টতা পরীক্ষার সরঞ্জামগুলিতে হস্তক্ষেপ-সম্পর্কিত ত্রুটির সমস্যাগুলি সম্পূর্ণরূপে সমাধান করা হয়েছে।

উল্লেখযোগ্যভাবে মোট পরীক্ষার খরচ কমানো: বিদ্যুৎ বিভ্রাটের জন্য প্রথাগত পরীক্ষা পদ্ধতির তুলনায়, এই লাইভ-পরীক্ষা পদ্ধতিটি প্রায় 1.2 মিলিয়ন RMB হারানো উৎপাদন ক্ষমতা এড়িয়ে গেছে। অতিরিক্তভাবে, পরীক্ষার জন্য শ্রমের খরচ 60% কমানো হয়েছিল, এবং পরীক্ষার সময়কাল থেকে সংক্ষিপ্ত করা হয়েছিল... পরীক্ষার সময়কাল তিন দিন থেকে কমিয়ে অর্ধেক দিনে করা হয়েছিল, দক্ষতা এবং খরচ-কার্যকারিতার ক্ষেত্রে উল্লেখযোগ্য সুবিধাগুলি প্রদর্শন করে।

সরঞ্জামের পুনর্ব্যবহারযোগ্যতার মূল্য সম্পূর্ণরূপে উপলব্ধি করা হয়েছিল; সিস্টেমটি পরবর্তীতে সুবিধার ঢালাই এবং চূড়ান্ত সমাবেশ কর্মশালায় একাধিক রাউন্ড পাওয়ার গুণমান পরিদর্শনের জন্য স্থাপন করা হয়েছিল। এটি 100% অপারেশনাল রেট এবং ধারাবাহিকভাবে স্থিতিশীল পরিমাপের নির্ভুলতার সাথে 12টি স্থানে সফলভাবে পরীক্ষা সম্পন্ন করেছে, যা সুবিধার O&M পরিদর্শনের জন্য একটি মূল, মানক সরঞ্জাম হিসাবে নিজেকে প্রতিষ্ঠিত করেছে।

VI. মামলার সারাংশ

একটি বহিরাগত ইন্টিগ্রেটর সহ থ্রি-ফেজ নমনীয় স্প্লিট-কোর রোগোস্কি কয়েল হল একটি বিশেষ, মূল হাতিয়ার যা শিল্প শক্তির গুণমান পরীক্ষা, উচ্চ-কারেন্ট ক্ষণস্থায়ী সনাক্তকরণ, এবং পাওয়ার ডিস্ট্রিবিউশন ফল্ট সমস্যা সমাধানের জন্য। এটি কার্যকরভাবে ঐতিহ্যগত পরীক্ষার সরঞ্জামগুলির সাথে যুক্ত তিনটি প্রধান ব্যথার বিন্দুর সমাধান করে: বিদ্যুৎ বিভ্রাটের জন্য প্রয়োজনীয়তা, দুর্বল অভিযোজনযোগ্যতা এবং ভুল ক্ষণস্থায়ী পরিমাপ। এটি পোর্টেবল, পুনঃব্যবহারযোগ্য সরঞ্জামগুলির জন্য তৃতীয়-পক্ষের পরীক্ষামূলক সংস্থাগুলির পেশাদার চাহিদা পূরণ করে এবং শিল্প উদ্যোগগুলির দ্বারা সম্মুখীন-অ্যাড-হক পরীক্ষা থেকে শুরু করে অনলাইন মনিটরিং পর্যন্ত বিভিন্ন পরিস্থিতিতেও উপযুক্ত। পরিশেষে, এটি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের মধ্যে ত্রুটি নির্ণয়, শক্তি দক্ষতা অপ্টিমাইজেশান, এবং পাওয়ার গুণমান ব্যবস্থাপনাকে সমর্থন করার জন্য সুনির্দিষ্ট, নির্ভরযোগ্য ডেটা সরবরাহ করে।
