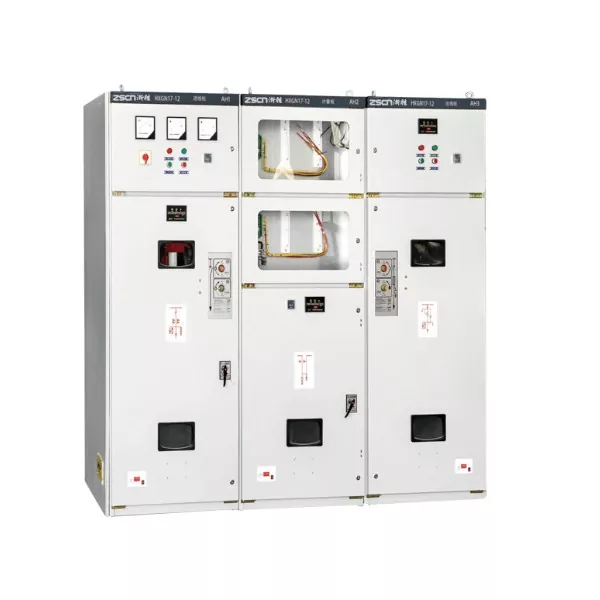

HXGN17-12 ধাতু-ঘেরা রিং প্রধান ইউনিট

অনেক ছোট 10kV রিং নেটওয়ার্ক বিতরণ পরিস্থিতিতে, সরঞ্জামগুলির নির্ভরযোগ্যতা অত্যন্ত চাহিদাপূর্ণ। যাইহোক, সাধারণ HXGN রিং নেটওয়ার্ক ক্যাবিনেটের কর্মক্ষমতা অপর্যাপ্ত এবং তাদের কর্মক্ষম স্থিতিশীলতা দুর্বল, যা এই ধরনের পরিস্থিতিতে পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করা কঠিন করে তোলে। কিছু ক্ষেত্রে, বক্স-টাইপ সাবস্টেশনগুলিতে রিং নেটওয়ার্ক ক্যাবিনেটগুলি ইনস্টল করা প্রয়োজন। সাধারণ রিং নেটওয়ার্ক ক্যাবিনেটগুলি আকারে খুব বড় এবং দুর্বল অভিযোজনযোগ্যতা, এটি নমনীয়ভাবে স্থাপন করা অসম্ভব করে তোলে। HXGN17-12 মেটাল-এনক্লোজড রিং মেইন ইউনিট এই ব্যথার বিন্দুটিকে সুনির্দিষ্টভাবে সম্বোধন করে। সাধারণ HXGN-এর উপর ভিত্তি করে, এটিকে ব্যাপকভাবে আপগ্রেড করা হয়েছে, নির্ভরযোগ্যতা, কম্প্যাক্টনেস এবং অভিযোজনযোগ্যতা বিবেচনা করে, এবং উচ্চ-সম্পদ ছোট 10kV রিং নেটওয়ার্ক বিতরণের জন্য একটি একচেটিয়া আপগ্রেড সমাধান হয়ে উঠেছে।

তিনটি প্রধান আপগ্রেড

HXGN17-12 মেটাল-এনক্লোজড রিং মেইন ইউনিট হল সাধারণ HXGN-এর একটি আপগ্রেড সংস্করণ। প্রতিটি সুবিধা ছোট রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশনের মূল প্রয়োজনীয়তা মেটাতে অপ্টিমাইজ করা হয়েছে।

উন্নত কাঠামো, আরও স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন: সাধারণ HXGN রিং নেটওয়ার্ক ক্যাবিনেটের তুলনায় একটি উন্নত বক্স কাঠামো গ্রহণ করা, কাঠামোগত নকশা আরও যুক্তিসঙ্গত, অভ্যন্তরীণ উপাদান বিন্যাস অপ্টিমাইজ করা হয়েছে, অপারেশনাল ঝুঁকি হ্রাস করা হয়েছে, ব্যর্থতার হার উল্লেখযোগ্যভাবে হ্রাস পেয়েছে, কোনও ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় না, পুরোপুরি ছোট নেটওয়ার্কের সাথে মানিয়ে নেওয়ার জন্য 1-V-র রিং-এর প্রয়োজন। পরিস্থিতি, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন এবং অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে সক্ষম।

SF6 লোড সুইচ, উচ্চতর আর্ক এক্সটিংগুইশিং পারফরম্যান্স: একটি পরিপক্ক SF6 লোড সুইচ দিয়ে সজ্জিত, নিরোধক এবং চাপ নির্বাপক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে, আর্ক নির্বাপক ক্ষমতা সাধারণ ভ্যাকুয়াম সুইচের চেয়ে অনেক বেশি, দ্রুত ব্রেকিং স্পীড, আরও ভাল যোগাযোগের শক্তি, আরও ভাল যোগাযোগের গতি সহ ছোট 10kV রিং নেটওয়ার্ক ডিস্ট্রিবিউশনের প্রকৃত চাহিদা মেটানো, এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্যও রয়েছে, যা পরবর্তী অপারেশন এবং রক্ষণাবেক্ষণের খরচ কমিয়ে দেয়।

ফাইভ-প্রিভেনশন ইন্টারলক প্রোটেকশন, নিরাপদ অপারেশন: একটি ডেডিকেটেড ফাইভ-প্রিভেনশন ইন্টারলক ডিভাইস দিয়ে সজ্জিত, "ফাইভ-প্রিভেনশন" নিরাপত্তা প্রয়োজনীয়তাগুলি কঠোরভাবে অনুসরণ করে, সম্পূর্ণরূপে ভুল অপারেশন যেমন লোড অপারেশন, লাইভ পার্টসগুলির সাথে দুর্ঘটনাজনিত যোগাযোগ, ইত্যাদি প্রতিরোধ করে, শুধুমাত্র রক্ষণাবেক্ষণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করে না, তবে যন্ত্রপাতির ব্যর্থতা এবং বিদ্যুৎ বিভ্রাটের কারণে বিল্ডিং কম্প্রিফিকেশনের ত্রুটি এড়ায়। উচ্চ-ভোল্টেজ অপারেশন নিরাপত্তা বাধা।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন পরিস্থিতি বিভিন্ন উচ্চ-শেষ ছোট-স্কেল 10kV রিং নেটওয়ার্ক পাওয়ার বিতরণ সিস্টেমগুলিকে কভার করে।

উচ্চ নির্ভরযোগ্যতা, কমপ্যাক্ট আকার এবং প্রশস্ত অভিযোজনযোগ্যতার সাথে, HXGN17-12 মেটাল-এনক্লোজড রিং মেইন ইউনিটটি উচ্চ নির্ভরযোগ্যতার প্রয়োজনীয়তার সাথে বিভিন্ন ছোট-স্কেল 10kV রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশন পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি বক্স-টাইপ সাবস্টেশনগুলিতে নমনীয়ভাবে ইনস্টল করা যেতে পারে এবং অত্যন্ত শক্তিশালী অভিযোজনযোগ্যতা রয়েছে। আবাসিক এলাকার পাওয়ার বন্টন পরিস্থিতিতে, এটি আবাসিক এলাকায় 10kV রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশনের জন্য উপযুক্ত যেখানে উচ্চ নির্ভরযোগ্যতার প্রয়োজনীয়তা রয়েছে, যা বাসিন্দাদের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে। ছোট কারখানার পরিস্থিতিতে, এটি ছোট কারখানায় 10kV রিং নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশনের জন্য উপযুক্ত, উৎপাদনের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা পূরণ করে। ছোট সাবস্টেশন পরিস্থিতিতে, এটি স্থিতিশীল অপারেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ সহ ছোট 10kV সাবস্টেশনের 10kV রিং নেটওয়ার্ক পাওয়ার বিতরণের জন্য উপযুক্ত। ছোট অবকাঠামো প্রকল্পের পরিস্থিতিতে, এটি টেকসই, নির্ভরযোগ্য এবং অত্যন্ত অভিযোজনযোগ্য, ছোট অবকাঠামো প্রকল্পগুলির 10kV রিং নেটওয়ার্ক পাওয়ার বিতরণের জন্য উপযুক্ত।

গুণমানের নিশ্চয়তা

জুনরে বৈদ্যুতিক, চীনে পেশাদার প্রস্তুতকারক, সরবরাহকারী এবং কারখানা হিসাবে, কঠোরভাবে HXGN17-12 রিং প্রধান ইউনিটের জাতীয় মান অনুসরণ করে। প্রতিটি HXGN17-12 মেটাল-এনক্লোজড রিং প্রধান ইউনিট কঠোর কাঠামোগত পরীক্ষার মধ্য দিয়ে যায়, স্থিতিশীল এবং নিরাপদ অপারেশন এবং গ্যারান্টি গুণমান নিশ্চিত করতে ভোল্টেজ পরীক্ষা এবং ইন্টারলক পরীক্ষা সহ্য করে। আমরা ইউনিট কাস্টমাইজেশন এবং ফাংশন কাস্টমাইজেশন অফার. গ্রাহকের ছোট 10kV রিং নেটওয়ার্ক ডিস্ট্রিবিউশন প্ল্যানের উপর ভিত্তি করে, আমরা প্রকৃত চাহিদাগুলি পুরোপুরি মেটাতে একটি একচেটিয়া ক্যাবিনেট তৈরি করতে পারি। এটি প্রকল্পের বিডিং বা ইঞ্জিনিয়ারিং গ্রহণের জন্য হোক না কেন, এটি সফলভাবে পাস করা যেতে পারে। প্রক্রিয়াটি পরিপক্ক এবং টেকসই, সংগ্রহকে আরও সুবিধাজনক করে তোলে এবং আরও আশ্বস্ত করে।

প্রকল্প ওভারভিউ

এই প্রকল্পে একটি শিল্প পার্কের মধ্যে ক্ষুদ্র ও মাঝারি আকারের উদ্যোগের (এসএমই) ক্লাস্টারের জন্য 10 কেভি বিদ্যুৎ বিতরণ সিস্টেম আপগ্রেড এবং সংস্কার জড়িত। পার্কটিতে একাধিক স্ট্যান্ডার্ড কারখানা ভবন, গবেষণা ও উন্নয়ন কর্মশালা এবং সংশ্লিষ্ট ইউটিলিটি লোড রয়েছে; বৈদ্যুতিক লোড অসংখ্য শাখা সার্কিট জুড়ে ছড়িয়ে পড়ে, একটি মাল্টি-সেগমেন্ট রিং-নেটওয়ার্ক পাওয়ার সাপ্লাই কনফিগারেশন প্রয়োজন। বিদ্যমান বার্ধক্যজনিত সুইচগিয়ারটি নিরোধক অবক্ষয়, প্রাথমিক কাঠামোগত নকশা, নির্ভরযোগ্য "ফাইভ-প্রিভেনশন" ইন্টারলকিং মেকানিজমের অভাব এবং নমনীয় রিং-নেটওয়ার্ক আন্তঃসংযোগের সুবিধার্থে অক্ষমতার কারণে ভুগছে। এই সমস্যাগুলির ফলে রক্ষণাবেক্ষণের সময় ব্যাপক বিদ্যুত বিভ্রাট এবং কম সরবরাহ নির্ভরযোগ্যতা, এন্টারপ্রাইজগুলির স্বাভাবিক উত্পাদন কার্যক্রমকে মারাত্মকভাবে প্রভাবিত করে।

এই প্রকল্পে HXGN17-12 ইনডোর মেটাল-এনক্লোজড রিং মেইন ইউনিট (RMUs) দিয়ে সমস্ত উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন সুইচগিয়ার প্রতিস্থাপন করা হবে। এই ইউনিটগুলি 10kV ইনকামিং লাইন, বিভাগীয় আন্তঃসংযোগ, লোড ব্রাঞ্চিং এবং বক্স-টাইপ সাবস্টেশনগুলির জন্য টার্মিনাল সরবরাহ পরিচালনা করবে। এই সেটআপটি একাধিক বিভাগ এবং আন্তঃসংযোগ সমন্বিত একটি নির্ভরযোগ্য ডিস্ট্রিবিউশন নেটওয়ার্ক কাঠামো প্রতিষ্ঠা করে, যার ফলে সক্ষমতা বৃদ্ধি, রক্ষণাবেক্ষণ বিচ্ছিন্নতা এবং নন-স্টপ পাওয়ার ট্রান্সফারের জন্য পার্কের প্রয়োজনীয়তা পূরণ হয়।

সংস্কারের আগে সমস্যা

বার্ধক্যজনিত সুইচগিয়ারের সাথে সম্পর্কিত উল্লেখযোগ্য নিরাপত্তা বিপত্তি: পুরানো ফিক্সড-টাইপ ক্যাবিনেটে ব্যাপক "ফাইভ-প্রিভেনশন" ইন্টারলকিংয়ের অভাব ছিল, যা তাদের অপারেশনাল ত্রুটির প্রবণ করে তোলে; নিরোধক অবক্ষয় এবং ধুলো জমে ট্র্যাকিং এবং ফ্ল্যাশওভারের দিকে পরিচালিত করে, যার ফলে বজ্রঝড়ের সময় ভ্রমণ হয়।

নমনীয় রিং-নেটওয়ার্ক পাওয়ার সাপ্লাই প্রদানে অক্ষমতা: বিদ্যমান সরঞ্জামগুলিতে নির্ভরযোগ্য আন্তঃসংযোগ এবং বিভাগীয় ক্ষমতার অভাব ছিল; ত্রুটিগুলির জন্য একটি সম্পূর্ণ লাইন বন্ধ করা প্রয়োজন, যার ফলে পার্কের উদ্যোগগুলির জন্য যথেষ্ট উৎপাদন ক্ষতি হয়েছে৷

সার্কিট সম্প্রসারণে অসুবিধা: পুরানো ক্যাবিনেটের স্থির কাঠামো নতুন শাখা সার্কিট যুক্ত করতে বাধা দেয়, পার্কে প্রবেশকারী নতুন উদ্যোগের বর্ধিত বিদ্যুতের চাহিদা মেটাতে ব্যর্থ হয়।

জটিল রক্ষণাবেক্ষণ এবং অপারেশন: স্বাধীন কার্যকরী বগিগুলির অভাবের অর্থ হল রক্ষণাবেক্ষণের জন্য বড় আকারের বিদ্যুৎ বিভ্রাটের প্রয়োজন, যার ফলে উচ্চ অপারেশনাল ঝুঁকি এবং কম জরুরী মেরামতের দক্ষতা।

নিম্ন সুরক্ষা রেটিং: কারখানার ভবনগুলির আশেপাশের জটিল পরিবেশ এবং উচ্চ ধূলিকণার পরিপ্রেক্ষিতে, স্ট্যান্ডার্ড ক্যাবিনেটগুলি দুর্বল ধূলিকণা এবং আর্দ্রতা প্রতিরোধের প্রস্তাব দেয়, যা একটি উচ্চ সরঞ্জাম ব্যর্থতার হারের দিকে পরিচালিত করে।

সরঞ্জাম কনফিগারেশন পরিকল্পনা

শিল্প পার্কের বন্টন বৈশিষ্ট্যগুলিকে মোকাবেলা করার জন্য-বিশেষত একাধিক শাখা, রিং-নেটওয়ার্ক আন্তঃসংযোগ, এবং ঘন ঘন ক্ষমতা সম্প্রসারণের প্রয়োজনীয়তা-প্রকল্পটি মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থার জন্য HXGN17-12 বক্স-টাইপ মেটাল-এনক্লোজড রিং প্রধান ইউনিট (RMUs) গ্রহণ করে। এই ইউনিটগুলি একটি ভ্যাকুয়াম লোড-ব্রেক সুইচ ডিজাইন ব্যবহার করে, নির্ভরযোগ্য রিং-নেটওয়ার্ক, বিভাগীয়করণ এবং টার্মিনাল সুরক্ষা ফাংশন প্রদান করে। মূল সরঞ্জাম বিশেষ উল্লেখ

মডেল: HXGN17-12 ইন্ডোর মিডিয়াম-ভোল্টেজ মেটাল-এনক্লোজড রিং মেইন ইউনিট (RMU)

রেটেড ভোল্টেজ: 12kV (10kV ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য উপযুক্ত)

রেট করা বর্তমান: 630A

ব্রেকিং এলিমেন্ট: বর্তমান-সীমাবদ্ধ ফিউজ সুরক্ষার সাথে মিলিত ভ্যাকুয়াম লোড সুইচ

মন্ত্রিপরিষদ কাঠামো: ধাতু-ঘেরা; স্বাধীন বাসবার এবং তারের বগি; অন্তর্নির্মিত চাপ ত্রাণ চ্যানেল

সুরক্ষা শ্রেণী: IP4X (ধুলো-প্রমাণ এবং আর্দ্রতা-প্রতিরোধী; জটিল শিল্প পরিবেশের জন্য উপযুক্ত)

নিরাপত্তা বৈশিষ্ট্য: ব্যাপক "ফাইভ-প্রিভেনশন" যান্ত্রিক/বৈদ্যুতিক ইন্টারলক, লাইভ-লাইন ইঙ্গিত, ফল্ট ইঙ্গিত, এবং গ্রাউন্ডিং ইন্টারলক

অপারেটিং মোড: রিং নেটওয়ার্ক ইন্টারকানেকশন, বিভাগীয় পাওয়ার সাপ্লাই, টার্মিনাল ডিস্ট্রিবিউশন এবং ডুয়াল-পাওয়ার ব্যাকআপ সমর্থন করে

নির্মাণ এবং অ্যাপ্লিকেশন হাইলাইট

শক্তিশালী রিং নেটওয়ার্ক ক্ষমতা এবং নমনীয় পাওয়ার সাপ্লাই: মাল্টি-সেকশন "ডেইজি-চেইন" (হ্যান্ড-ইন-হ্যান্ড) নেটওয়ার্কগুলির নমনীয় কনফিগারেশনের জন্য অনুমতি দেয়; একটি একক বিভাগে ত্রুটিগুলি বিচ্ছিন্ন করা যেতে পারে এবং পাওয়ার পুনরায় রুট করা যেতে পারে, উল্লেখযোগ্যভাবে পাওয়ার বিভ্রাটের সুযোগ কমিয়ে দেয়।

স্থিতিশীল ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং পারফরম্যান্স: ভ্যাকুয়াম লোড সুইচ ব্যবহার করে যা শক্তিশালী আর্ক-নির্বাপক ক্ষমতা, অ-দাহনীয়তা এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন প্রদান করে; পরিবেশগত নিরাপত্তা নিশ্চিত করে SF6 সুইচগিয়ারের সাথে যুক্ত গ্যাস লিকেজের ঝুঁকি দূর করে।

টেকসই কাঠামো শিল্প পরিবেশের জন্য উপযুক্ত: উচ্চ সুরক্ষা রেটিং সহ সম্পূর্ণরূপে আবদ্ধ ধাতু ক্যাবিনেট; কার্যকরভাবে কারখানার ধুলো এবং তাপমাত্রা এবং আর্দ্রতার ওঠানামা সহ্য করে, দীর্ঘমেয়াদী নিরোধক স্থিতিশীলতা নিশ্চিত করে।

সুবিধাজনক ক্ষমতা সম্প্রসারণ: ক্যাবিনেটগুলি নমনীয়ভাবে পাশাপাশি যুক্ত হতে পারে; ইন্ডাস্ট্রিয়াল পার্কের মধ্যে ভবিষ্যতের লোড বৃদ্ধি সম্পূর্ণ সিস্টেম ওভারহল প্রয়োজন ছাড়াই সরাসরি সম্প্রসারণের মাধ্যমে মিটমাট করা যেতে পারে।

ব্যাপক "ফাইভ-প্রিভেনশন" সেফটি ইন্টারলকস: লোডের নিচে স্যুইচ করা, লাইভ থাকাকালীন দরজা খোলা, বা দুর্ঘটনাজনিত গ্রাউন্ডিং, অপারেশন এবং রক্ষণাবেক্ষণের সময় উচ্চ নিরাপত্তা নিশ্চিত করার মতো জটিল বৈদ্যুতিক দুর্ঘটনাগুলি সম্পূর্ণরূপে দূর করে।

অপারেশনাল কর্মক্ষমতা

উল্লেখযোগ্যভাবে উন্নত পাওয়ার সাপ্লাই নির্ভরযোগ্যতা: বিভাগীয় বিচ্ছিন্নতা এবং ফল্ট পুনরায় রাউটিং সক্ষম করে; রক্ষণাবেক্ষণ বা ত্রুটির জন্য আর মোট লাইন বন্ধের প্রয়োজন হয় না, পার্কের মধ্যে উদ্যোগগুলির জন্য অবিচ্ছিন্ন উত্পাদন নিশ্চিত করে।

স্থিতিশীল, জিরো-ফল্ট অপারেশন: সম্পূর্ণরূপে সিল করা কাঠামোর সাথে ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং ক্রিপেজ, ফ্ল্যাশওভার এবং আর্দ্রতা-সম্পর্কিত ব্যর্থতা প্রতিরোধ করে, যার ফলে সারা বছর শূন্য অস্বাভাবিক ভ্রমণ হয়।

সুনির্দিষ্ট এবং নির্ভরযোগ্য ফল্ট ক্লিয়ারিং: সম্মিলিত ফিউজ এবং লোড সুইচ সুরক্ষা ট্রান্সফরমার এবং শাখা লাইনের শর্ট-সার্কিট ত্রুটিগুলি দ্রুত ক্লিয়ারিং নিশ্চিত করে, ডাউনস্ট্রিম সরঞ্জামগুলিকে সুরক্ষিত করে।

নিরাপদ এবং সুবিধাজনক O&M: ব্যাপক "পাঁচ-প্রতিরোধ" ফাংশন এবং একটি স্পষ্ট কাঠামোগত বিন্যাস বৈশিষ্ট্য; ত্রুটির অবস্থানগুলি সহজেই চিহ্নিত করা যায়, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের দক্ষতা বৃদ্ধি করে এবং অপারেশনাল ঝুঁকিগুলিকে ব্যাপকভাবে হ্রাস করে। দীর্ঘমেয়াদী ক্ষমতা সম্প্রসারণের প্রয়োজনীয়তা পূরণ করে: মন্ত্রিসভায় একটি প্রসারণযোগ্য কাঠামো রয়েছে যা ভবিষ্যতের ব্যবসায়িক আকর্ষণ এবং শিল্প পার্কের মধ্যে লোড বৃদ্ধিকে মিটমাট করে, বিদ্যুৎ বিতরণের জন্য সংরক্ষিত যথেষ্ট ক্ষমতা সহ।

মামলার সারাংশ

HXGN17-12 হল একটি ভ্যাকুয়াম-টাইপ রিং মেইন ইউনিট (RMU) যা বিশেষভাবে শিল্প পার্ক, শিল্প ক্লাস্টার, ফ্যাক্টরি পাওয়ার ডিস্ট্রিবিউশন রুম এবং শহুরে ডিস্ট্রিবিউশন নেটওয়ার্ক আপগ্রেডের জন্য ডিজাইন করা হয়েছে। XGN15-12 (যা SF6 গ্যাস নিরোধক ব্যবহার করে) এর বিপরীতে, এই মডেলটি ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং নিযুক্ত করে, গ্যাস লিকেজের ঝুঁকি দূর করে এবং পরিবেশ বান্ধব এবং রক্ষণাবেক্ষণ-মুক্ত। KYN28-সিরিজের মেটাল-ক্ল্যাড সুইচগিয়ারের তুলনায়, এটি কম খরচ, একটি ছোট পদচিহ্ন এবং রিং নেটওয়ার্ক কনফিগারেশনের জন্য উচ্চতর অভিযোজনযোগ্যতা প্রদান করে, এটিকে উচ্চ-নির্ভরযোগ্যতা রিং নেটওয়ার্ক বিতরণ সিস্টেমগুলির জন্য সর্বোত্তম, সাশ্রয়ী পছন্দ করে তোলে যার জন্য একাধিক সার্কিট প্রয়োজন এবং শিল্প অঞ্চলে বিভাগীয় ক্ষমতা।
