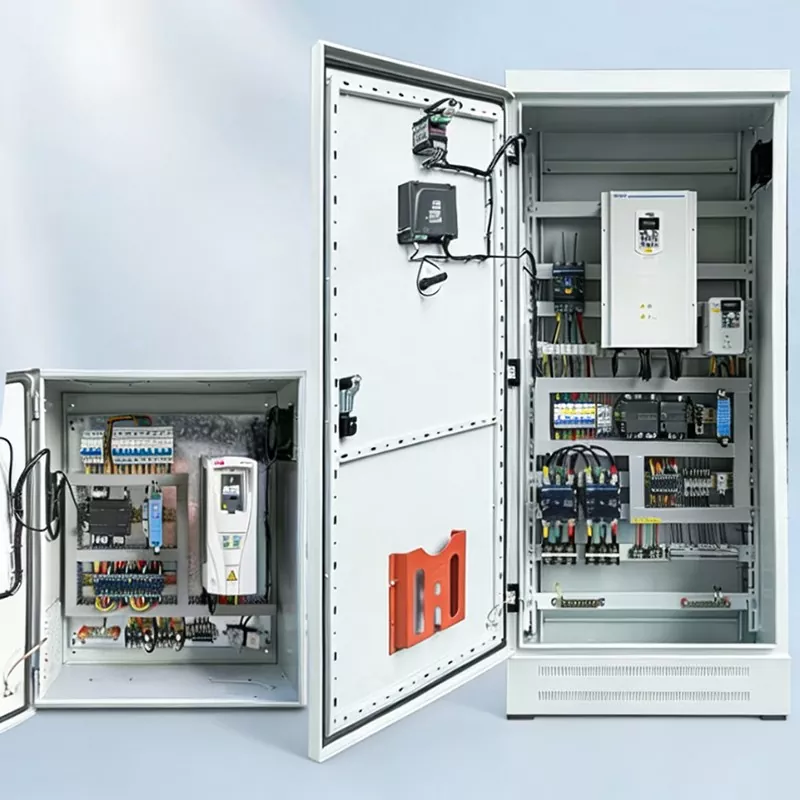

পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রণ ক্যাবিনেট

জুনরে বৈদ্যুতিক পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট হল একটি বুদ্ধিমান মোটর গতি নিয়ন্ত্রণ সমাধান যা বিশেষভাবে শিল্প এবং পৌরসভার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য সুনির্দিষ্ট প্রবাহ, চাপ বা গতি নিয়ন্ত্রণের প্রয়োজন। প্রকৃত লোডের শর্ত অনুযায়ী মোটরের গতি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করে, এটি স্থির-ফ্রিকোয়েন্সি অপারেশনের তুলনায় 30% থেকে 50% শক্তি সঞ্চয় করে। বৈশিষ্ট্যগুলির মধ্যে রয়েছে 0-50Hz স্টেপলেস গতি নিয়ন্ত্রণ, ধ্রুব চাপ বা ধ্রুবক প্রবাহের জন্য PID ক্লোজড-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ, যান্ত্রিক শক এবং জলের হাতুড়ি দূর করার জন্য সফট স্টার্ট/স্টপ, সুইচযোগ্য VFD/মেইন-ফ্রিকোয়েন্সি ব্যাকআপ মোড এবং ব্যাপক ওভারলোড, ওভারকারেন্ট, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা। পানির পাম্প, ফ্যান, এয়ার কম্প্রেসার, কনভেয়র এবং বিভিন্ন শিল্প মোটর উৎপাদন প্ল্যান্ট, বর্জ্য জল চিকিত্সা সুবিধা, এইচভিএসি সিস্টেম এবং বিল্ডিং অটোমেশনের জন্য উপযুক্ত। রেটেড পাওয়ার রেঞ্জ 0.75kW থেকে 500kW পর্যন্ত IP40 সুরক্ষা সহ, মেঝে-মাউন্ট করা এবং প্রাচীর-মাউন্ট করা উভয় ইনস্টলেশনকে সমর্থন করে। চাহিদা শিল্প পরিবেশে 24/7 ক্রমাগত অপারেশন জন্য ডিজাইন করা হয়েছে.

পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেটের মূল সুবিধা

বুদ্ধিমান গতি নিয়ন্ত্রণ: এটি স্বয়ংক্রিয়ভাবে লোড পরিবর্তন অনুযায়ী মোটর গতি সামঞ্জস্য করতে পারে। উদাহরণস্বরূপ, জলের পাম্পগুলির জন্য, যখন জলের ব্যবহার কম হয়, গতি স্বয়ংক্রিয়ভাবে হ্রাস করা হবে যাতে ক্রমাগত পূর্ণ-লোড অপারেশন এড়ানো যায়, পুরোপুরি ওঠানামা লোডের সাথে খাপ খাইয়ে নেয়।

শক্তি সঞ্চয় এবং খরচ হ্রাস: স্থির ফ্রিকোয়েন্সিতে অপারেটিং এর তুলনায়, এটি 30%-50% বিদ্যুৎ খরচ বাঁচাতে পারে। জলের পাম্প এবং ফ্যানের মতো সরঞ্জামগুলির জন্য যা অবিচ্ছিন্নভাবে কাজ করে, এক বছরের ব্যবধানে, কয়েক হাজার বা এমনকি কয়েক হাজার ডলার বিদ্যুতের খরচ বাঁচানো যেতে পারে। দীর্ঘমেয়াদী সুবিধা অত্যন্ত উচ্চ।

সফট স্টার্ট: সফট স্টার্টের সময় মোটরকে রক্ষা করার কাজ। শুরু করার সময়, স্থির ফ্রিকোয়েন্সির বড় প্রারম্ভিক কারেন্ট ছাড়াই ধীরে ধীরে কারেন্ট বাড়তে থাকে, যা মোটরকে ক্ষতিগ্রস্ত করবে না বা পাওয়ার গ্রিডকে প্রভাবিত করবে না, মোটরের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করবে।

একাধিক সুরক্ষা: স্থিতিশীল এবং নির্ভরযোগ্য ওভারলোড, ওভারকারেন্ট, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা। যখন মোটর ত্রুটিপূর্ণ হয়, এটি স্বয়ংক্রিয়ভাবে বন্ধ হতে পারে, মোটর এবং ফ্রিকোয়েন্সি রূপান্তর মডিউল রক্ষা করে, সরঞ্জামের ক্ষতি প্রতিরোধ করে এবং স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

রিমোট কন্ট্রোল: বুদ্ধিমান পর্যবেক্ষণ রিমোট কন্ট্রোল এবং বুদ্ধিমান পর্যবেক্ষণ সমর্থন করে। এটি দূরবর্তীভাবে গতি সামঞ্জস্য করতে পারে, অপারেশন ডেটা দেখতে এবং অন-সাইট অপারেশন এড়াতে পারে, ব্যবস্থাপনাকে আরও সুবিধাজনক করে তোলে।

প্রযুক্তিগত বিশেষ উল্লেখ

বিস্তারিত কারুশিল্প প্রদর্শন

1. পরিবর্তনশীল ফ্রিকোয়েন্সি মডিউল: উচ্চ-মানের পরিবর্তনশীল ফ্রিকোয়েন্সি মডিউল, সুনির্দিষ্ট গতি নিয়ন্ত্রণ এবং স্থিতিশীল অপারেশন সহ;

2. সফ্ট স্টার্ট ফাংশন: নরম স্টার্ট, স্টার্টিং কারেন্ট কমানো এবং মোটর রক্ষা করা;

3. একাধিক সুরক্ষা: ওভারলোড, ওভারকারেন্ট, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা, স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে;

4. তাপ অপচয় এবং বায়ুচলাচল নকশা: পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট ডেডিকেটেড তাপ অপচয় চ্যানেলের সাথে সজ্জিত, যা দ্রুত অপারেটিং তাপ অপসারণ করতে পারে এবং পরিবর্তনশীল ফ্রিকোয়েন্সি মডিউলের স্থিতিশীল অপারেশন নিশ্চিত করতে পারে;

5. স্ট্যান্ডার্ড ওয়্যারিং প্রক্রিয়া: পাওয়ার এবং সিগন্যাল লাইন, অনুভূমিক এবং উল্লম্ব তারের পৃথকীকরণ, রক্ষণাবেক্ষণের সুবিধা এবং নিরাপত্তা এবং মানককরণ নিশ্চিত করা।

অ্যাপ্লিকেশন দৃশ্যকল্প

পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট ব্যাপকভাবে প্রযোজ্য এবং বিভিন্ন পরিস্থিতিতে ব্যবহার করা যেতে পারে:

জল পাম্প নিয়ন্ত্রণ: জল সরবরাহ পাম্প এবং নিকাশী পাম্পের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, শক্তি সঞ্চয় এবং খরচ হ্রাস অর্জন;

ফ্যান নিয়ন্ত্রণ: ফ্যান এবং ভেন্টিলেটরের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, শক্তি সঞ্চয় এবং খরচ হ্রাস অর্জন;

এয়ার কম্প্রেসার: বায়ু সংকোচকারীর জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রণ, শক্তি সঞ্চয় এবং খরচ হ্রাস অর্জন;

পরিবাহক বেল্ট: পরিবাহক জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, গতি সামঞ্জস্য;

অন্যান্য শিল্প মোটর: বিভিন্ন শিল্প মোটর যা গতি নিয়ন্ত্রণের প্রয়োজন।

Retrofit প্রকল্প ওভারভিউ

I. প্রকল্প প্রোফাইল

এই প্রকল্পের মধ্যে একটি বড় আকারের পৌরসভার বর্জ্য জল শোধনাগারের শক্তি-সাশ্রয়ী আপগ্রেড অন্তর্ভুক্ত রয়েছে। সুবিধার মূল সরঞ্জামগুলির মধ্যে রয়েছে বায়ু চলাচলের জন্য রুট ব্লোয়ার, স্যুয়েজ লিফট পাম্প এবং রিটার্ন পাম্প সেট। মূলত, সমস্ত সরঞ্জাম সরাসরি-অন-লাইন বা স্টার-ডেল্টা শুরু করার পদ্ধতির উপর নির্ভর করত এবং প্রবাহ নিয়ন্ত্রণের জন্য ভালভ থ্রটলিং ব্যবহার করত। সরঞ্জামগুলি অবিচ্ছিন্ন পূর্ণ গতিতে অবিচ্ছিন্নভাবে পরিচালিত হয়, যার ফলে উল্লেখযোগ্য স্টার্টআপ বৃদ্ধি, জলের চাপ বা বায়ুপ্রবাহ সামঞ্জস্য করতে অক্ষমতা এবং তীব্র শক্তি অপচয় হয়। অতিরিক্তভাবে, সিস্টেমটি পাইপলাইনের জলের হাতুড়ি, অত্যধিক ব্লোয়ারের শব্দ এবং কম্পন, উচ্চ সরঞ্জামের ব্যর্থতার হার এবং যথেষ্ট O&M খরচের কারণে ক্ষতিগ্রস্ত হয়েছে।

ধাপবিহীন গতি নিয়ন্ত্রণ, ধ্রুবক চাপ এবং প্রবাহ, চাহিদা অনুযায়ী শক্তি সরবরাহ এবং কম শক্তি খরচ অর্জনের জন্য, প্ল্যান্টের উচ্চ-শক্তি ব্লোয়ার এবং পাম্পগুলির একটি ব্যাপক রেট্রোফিট করা হয়েছিল। ইন্টেলিজেন্ট ভেরিয়েবল-ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) কন্ট্রোল ক্যাবিনেটগুলি বোর্ড জুড়ে ইনস্টল করা হয়েছিল, স্বয়ংক্রিয় গতি সামঞ্জস্যের জন্য একটি পিএলসি কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত, যার ফলে বুদ্ধিমান, শক্তি-দক্ষ, এবং স্থিতিশীল প্ল্যান্ট অপারেশন নিশ্চিত করা হয়।

২. প্রাক-রেট্রোফিট সমস্যা

অত্যধিক শক্তির ক্ষতি: লাইন ফ্রিকোয়েন্সিতে ধ্রুবক-গতির অপারেশন মানে প্রকৃত জলের গুণমান বা ভলিউম নির্বিশেষে সরঞ্জামগুলি সম্পূর্ণ লোডে চলে যা কম লোডের সময়কালে উচ্চ শক্তির অপচয় হয়।

উচ্চ স্টার্টআপ সার্জ কারেন্ট: স্টার-ডেল্টা স্টার্টিং যান্ত্রিক শক সৃষ্টি করে, প্রায়শই গ্রিড ভোল্টেজের ওঠানামা, যান্ত্রিক ক্ষতি এবং বিয়ারিং এবং কাপলিং এর অকাল ব্যর্থতার ফলে।

দুর্বল প্রক্রিয়া নিয়ন্ত্রণ নির্ভুলতা: বায়ুপ্রবাহ এবং জলের চাপ ম্যানুয়াল ভালভ থ্রটলিং এর মাধ্যমে নিয়ন্ত্রিত হয়েছিল, যার ফলে ল্যাগ এবং কম নির্ভুলতা হয়; এটি জৈব রাসায়নিক ট্যাঙ্কগুলিতে অস্থির দ্রবীভূত অক্সিজেনের মাত্রা এবং অসামঞ্জস্যপূর্ণ বর্জ্য জল চিকিত্সা কার্যকারিতা সৃষ্টি করে।

তীব্র জলের হাতুড়ি, কম্পন এবং শব্দ: লাইন ফ্রিকোয়েন্সিতে দ্রুত স্টার্টআপ এবং শাটডাউন উল্লেখযোগ্য জলের হাতুড়ি প্রভাব সৃষ্টি করে, যার ফলে পাইপলাইনগুলি আলগা বা লিক হয়ে যায়, যখন ব্লোয়ার কম্পন এবং শব্দ অনুমোদিত সীমা অতিক্রম করে।

সংক্ষিপ্ত সরঞ্জামের আয়ুষ্কাল এবং ঘন ঘন রক্ষণাবেক্ষণ: দীর্ঘমেয়াদী উচ্চ-গতির অপারেশন যান্ত্রিক শক সহ মোটর, পাম্প বডি এবং ব্লোয়ারগুলিতে পরিধানের ত্বরিত হয়, যার ফলে উচ্চ বার্ষিক মেরামত এবং প্রতিস্থাপন খরচ এবং ডাউনটাইমের কারণে উত্পাদন ব্যাহত হয়।

III. সরঞ্জাম কনফিগারেশন পরিকল্পনা

প্ল্যান্টের ব্লোয়ার এবং পাম্পের লোড বৈশিষ্ট্য এবং শক্তি-সংরক্ষণের প্রয়োজনীয়তার উপর ভিত্তি করে, কাস্টম বুদ্ধিমান ভিএফডি কন্ট্রোল ক্যাবিনেটগুলি সাইটে ইনস্টল করা হয়েছিল। এই ক্যাবিনেটগুলি "ওয়ান-টু-ওয়ান" এবং "এক-থেকে-অনেক" নিয়ন্ত্রণ কনফিগারেশন সমর্থন করে এবং PID-ভিত্তিক স্বয়ংক্রিয় ধ্রুবক চাপ/প্রবাহ নিয়ন্ত্রণ, কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থা একীকরণ, এবং লাইন-ফ্রিকোয়েন্সি এবং পরিবর্তনশীল-ফ্রিকোয়েন্সি অপারেশনের মধ্যে বিরামহীন স্যুইচিং, 24-ঘন্টা একটানা প্রক্রিয়া অপারেশনের জন্য উপযুক্ততা নিশ্চিত করে। মূল সরঞ্জাম বিশেষ উল্লেখ

সরঞ্জামের ধরন: কম-ভোল্টেজ বুদ্ধিমান পরিবর্তনশীল-ফ্রিকোয়েন্সি নিয়ন্ত্রণ ক্যাবিনেট (ফ্যান/পাম্পের জন্য উত্সর্গীকৃত)

সামঞ্জস্যপূর্ণ সিস্টেম: 380V থ্রি-ফেজ এসি কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেম

কন্ট্রোল পাওয়ার: 15kW–75kW (বিভিন্ন পাম্প সেট এবং ফ্যানের সরঞ্জামের জন্য টায়ার্ড ম্যাচিং)

গতি নিয়ন্ত্রণ পদ্ধতি: 0-50Hz stepless মসৃণ গতি নিয়ন্ত্রণ; বুদ্ধিমান PID বন্ধ লুপ স্বয়ংক্রিয় সমন্বয়

অপারেটিং মোড: ভিএফডি স্বয়ংক্রিয়, ভিএফডি ম্যানুয়াল এবং মেইন-ফ্রিকোয়েন্সি (বাইপাস) ব্যাকআপ মোডগুলির মধ্যে পরিবর্তনযোগ্য

ইন্টারলকিং ফাংশন: PLC কেন্দ্রীয় নিয়ন্ত্রণ যোগাযোগ, RS-485 রিমোট নেটওয়ার্কিং, ডেটা আপলোডিং এবং স্বয়ংক্রিয় স্টার্ট/স্টপ সমর্থন করে

সুরক্ষা ফাংশন: ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ, ওভার-কারেন্ট, ওভারলোড, ফেজ লস, ওভারহিটিং, শর্ট-সার্কিট এবং স্টল সুরক্ষা

অক্জিলিয়ারী ফাংশন: সফট স্টার্ট/স্টপ (শক-মুক্ত), ফল্ট লগিং, অ্যালার্ম ফিডব্যাক এবং মেইন-ফ্রিকোয়েন্সি ইমার্জেন্সি সুইচিং

IV রেট্রোফিট হাইলাইট

সর্বাধিক শক্তি দক্ষতার জন্য চাহিদা-ভিত্তিক গতি নিয়ন্ত্রণ: বায়োকেমিক্যাল ট্যাঙ্কগুলিতে প্রভাবশালী প্রবাহ হার এবং দ্রবীভূত অক্সিজেন ডেটার উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে ঘূর্ণন গতি সমন্বয় করে; লো-লোডের সময় কম ফ্রিকোয়েন্সিতে কাজ করে, ধ্রুবক ফুল-স্পিড মেইন-ফ্রিকোয়েন্সি অপারেশনের সাথে যুক্ত শক্তির অপচয় দূর করে।

শক-মুক্ত নরম শুরু: ইনরাশ কারেন্ট ছাড়াই 0 Hz থেকে মসৃণভাবে ত্বরান্বিত হয়; গ্রিডের ওঠানামা, যান্ত্রিক শক এবং পাইপলাইনের জলের হাতুড়ি দূর করে, যার ফলে মোটর এবং পাইপিং অবকাঠামো রক্ষা করে।

সুনির্দিষ্ট এবং স্থিতিশীল প্রক্রিয়া নিয়ন্ত্রণ: পিআইডি বন্ধ-লুপ নিয়ন্ত্রণ স্থিতিশীল চাপ এবং প্রবাহ নিশ্চিত করে; ধ্রুবক বায়ুপ্রবাহ এবং জলের চাপ বজায় রাখে, জৈব রাসায়নিক চিকিত্সার অবস্থাকে স্থিতিশীল করে এবং চিকিত্সাকৃত পয়ঃনিষ্কাশনের সম্মতির হার উল্লেখযোগ্যভাবে উন্নত করে।

ডুয়াল-মোড ব্যাকআপ (মেইনস/ভিএফডি): ভিএফডি ফল্টের ক্ষেত্রে মেইন-ফ্রিকোয়েন্সি অপারেশনে এক-টাচ সুইচিং ডাউনটাইম প্রতিরোধ করে এবং বর্জ্য জল শোধনাগারের ক্রমাগত অপারেশন নিশ্চিত করে।

ইন্টেলিজেন্ট রিমোট O&M: অপারেটিং প্যারামিটার এবং ফল্ট অ্যালার্টের রিয়েল-টাইম নিরীক্ষণের জন্য প্ল্যান্টের কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থার সাথে একীভূত হয়; ম্যানুয়াল পরিদর্শনের প্রয়োজনীয়তা হ্রাস করে এবং মানবহীন, বুদ্ধিমান ব্যবস্থাপনা সক্ষম করে।

V. পোস্ট-রেট্রোফিট অপারেশনাল ফলাফল

উল্লেখযোগ্য শক্তি সঞ্চয়: সরঞ্জাম স্বয়ংক্রিয়ভাবে লোডের উপর ভিত্তি করে ফ্রিকোয়েন্সি হ্রাস করে, 30%-40% সামগ্রিক বিদ্যুৎ সাশ্রয়ের হার অর্জন করে এবং মাসিক উৎপাদন বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে কমায়।

বর্ধিত সরঞ্জাম জীবনকাল: শক-মুক্ত নরম স্টার্ট/স্টপ এবং মসৃণ কম-গতির অপারেশন মোটর, বিয়ারিং এবং পাইপিং নেটওয়ার্কগুলির পরিধানকে উল্লেখযোগ্যভাবে হ্রাস করে, সরঞ্জামের ব্যর্থতার হার 80% এরও বেশি হ্রাস করে। স্থিতিশীল প্রক্রিয়া কার্যকারিতা এবং সম্মতি: জলের চাপ এবং বায়ুপ্রবাহ স্থির এবং নিয়ন্ত্রণযোগ্য থাকে, বর্জ্য জল চিকিত্সা প্রক্রিয়াগুলির স্থিতিশীলতা বৃদ্ধি করে এবং প্রক্রিয়া ওঠানামার সাথে সম্পর্কিত ঝুঁকিগুলি এড়াতে বর্জ্যের গুণমান ধারাবাহিকভাবে মানগুলি পূরণ করে তা নিশ্চিত করে৷

বর্ধিত পাওয়ার গ্রিড স্থায়িত্ব: উচ্চ-বর্তমান স্টার্টআপ বৃদ্ধি দূর করে; তাৎক্ষণিক ভোল্টেজ ড্রপ বা আপস্ট্রিম সার্কিট ব্রেকারগুলির উপদ্রব ট্রিপিং ছাড়াই স্থিতিশীল বাসবার ভোল্টেজ নিশ্চিত করে।

উল্লেখযোগ্যভাবে O&M খরচ কমেছে: কম সরঞ্জামের ব্যর্থতার হার এবং ন্যূনতম পরিধান বৈশিষ্ট্যগুলি, ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে; দূরবর্তী পর্যবেক্ষণ এবং প্রাথমিক সতর্কতা ক্ষমতাগুলি অপারেশন এবং রক্ষণাবেক্ষণের জন্য ম্যানুয়াল কাজের চাপকে ব্যাপকভাবে হ্রাস করে।

VI. মামলার সারাংশ

পরিবর্তনশীল-ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেটগুলি জলের পাম্প, ফ্যান, সেন্ট্রাল এয়ার কন্ডিশনার সিস্টেম, শিল্প সমাবেশ লাইন, ধ্রুবক-চাপ জল সরবরাহ এবং বর্জ্য জল চিকিত্সার মতো অ্যাপ্লিকেশনগুলির জন্য সর্বোত্তম শক্তি-সাশ্রয়ী নিয়ন্ত্রণ সমাধানের প্রতিনিধিত্ব করে। স্টার-ডেল্টা বা সফ্ট-স্টার্ট পদ্ধতির তুলনায়, তারা স্টেপলেস গতি নিয়ন্ত্রণ, সুনির্দিষ্ট প্রক্রিয়া নিয়ন্ত্রণ, যথেষ্ট শক্তি সঞ্চয়, শক-মুক্ত সফট স্টার্টিং এবং স্টপিং, এবং বুদ্ধিমান সিস্টেম ইন্টিগ্রেশন সহ মূল সুবিধাগুলি অফার করে। তারা শুধুমাত্র সরঞ্জাম স্টার্টআপের সাথে সম্পর্কিত নিরাপত্তা ঝুঁকিগুলি সমাধান করে না বরং উৎপাদন প্রক্রিয়াগুলিকে অপ্টিমাইজ করে এবং বিদ্যুতের খরচ কমিয়ে দেয়, যা শিল্প ও পৌর সেক্টরে শক্তি-সাশ্রয়ী রেট্রোফিটের জন্য একটি মানক, অপরিহার্য উপাদান করে তোলে।
