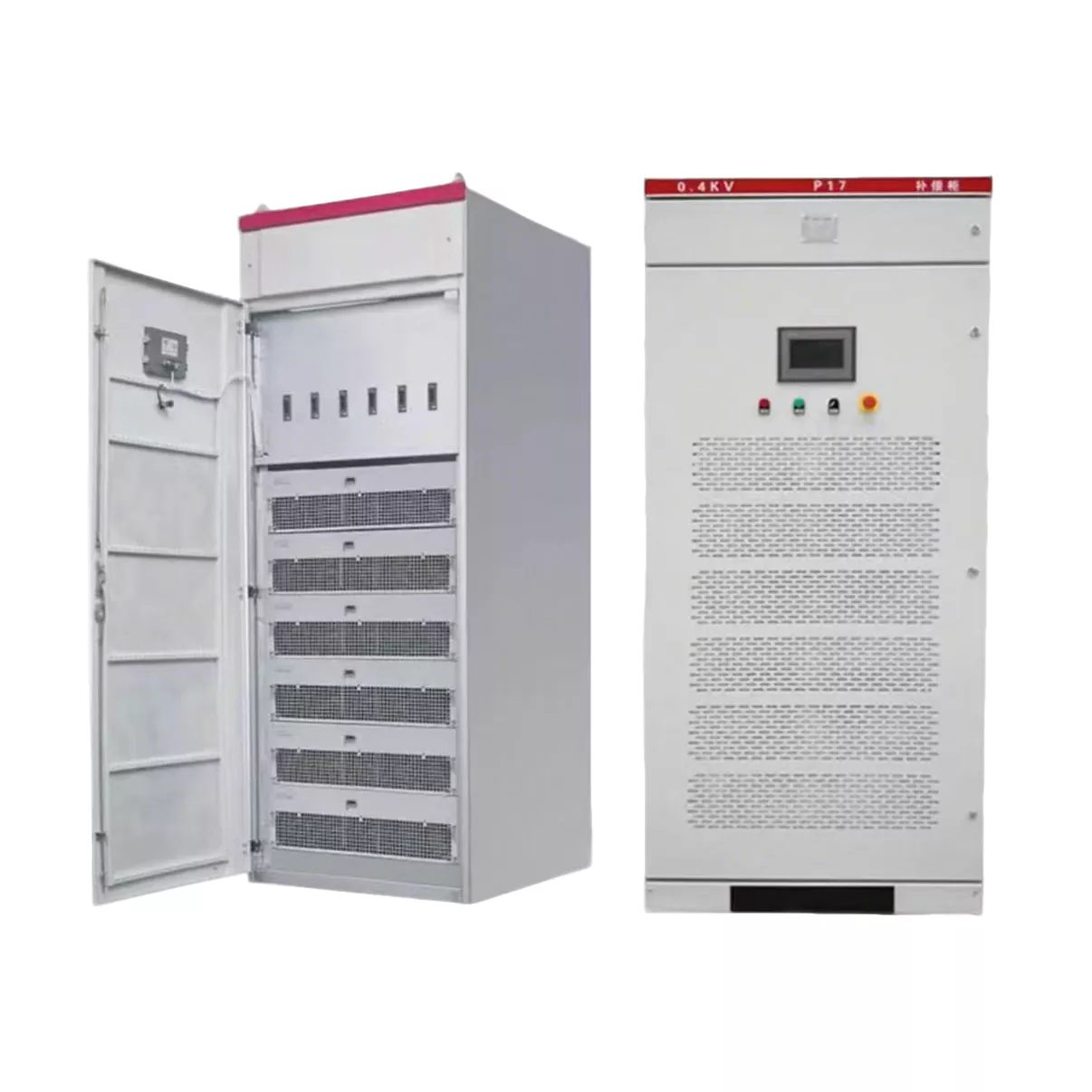

APF সক্রিয় পাওয়ার ফিল্টার ক্যাবিনেট

জুনরে ইলেক্ট্রিক্যাল এপিএফ অ্যাক্টিভ পাওয়ার ফিল্টার ক্যাবিনেটটি ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ, রেকটিফায়ার এবং ইউপিএস সিস্টেমের মতো নন-লিনিয়ার লোডের কারণে সৃষ্ট সুরেলা দূষণ দূর করার জন্য ডিজাইন করা হয়েছে। এটি 2য় থেকে 50তম হারমোনিক অর্ডার জুড়ে রিয়েল-টাইম হারমোনিক ক্ষতিপূরণ প্রদান করে, ≥95% এর প্রশমন দক্ষতা অর্জন করে এবং GB/T 14549 এবং IEEE 519 মানগুলির সীমার মধ্যে মোট হারমোনিক বিকৃতি (THDi) হ্রাস করে৷ এটি ট্রান্সফরমার, কেবল, ক্যাপাসিটর এবং সংবেদনশীল ডাউনস্ট্রিম সরঞ্জামগুলিকে অতিরিক্ত গরম, অকাল বার্ধক্য বা ব্যর্থতা থেকে রক্ষা করে। ক্যাবিনেটটি ফ্লোর-স্ট্যান্ডিং, IP4X রেটযুক্ত, এবং ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট এবং অতিরিক্ত তাপমাত্রা সুরক্ষা সহ একাধিক অন্তর্নির্মিত সুরক্ষা সহ নির্মিত। উৎপাদন প্ল্যান্ট, রাসায়নিক সুবিধা, ডেটা সেন্টার এবং বড় অবকাঠামো প্রকল্পের জন্য উপযুক্ত।

কেন আপনার কারখানার অবিলম্বে গতিশীল ব্যবস্থাপনা প্রয়োজন?

ফ্রিকোয়েন্সি রূপান্তরকারী এবং সংশোধন সরঞ্জামের মতো নন-লিনিয়ার লোডের ব্যাপক ব্যবহারের সাথে, পাওয়ার গ্রিডের সুরেলা দূষণ ক্রমশ গুরুতর হয়ে উঠেছে। এটি কেবলমাত্র ট্রান্সফরমারগুলিকে অতিরিক্ত গরম করে না এবং কেবলগুলির বার্ধক্যকে ত্বরান্বিত করে, তবে ক্যাপাসিটরের বিস্ফোরণ, রিলে সুরক্ষার ত্রুটি এবং অন্যান্য গুরুতর দুর্ঘটনার কারণ হতে পারে। বিদ্যুৎ সরবরাহ বিভাগ কর্তৃক আরোপিত "হারমোনিক জরিমানা" থেকে আরও সরাসরি অর্থনৈতিক ক্ষতি আসে। প্রথাগত প্যাসিভ ফিল্টারগুলি শুধুমাত্র নির্দিষ্ট ফ্রিকোয়েন্সিগুলিকে লক্ষ্য করতে পারে এবং সিস্টেম প্রতিবন্ধকতার সাথে অনুরণন প্রবণ, যা গৌণ দূষণ ঘটায়। আমাদের APF সক্রিয় পাওয়ার ফিল্টার ক্যাবিনেট উন্নত গতিশীল ব্যবস্থাপনা প্রযুক্তি গ্রহণ করে। এটি পাওয়ার গ্রিডের জন্য একটি "পিউরিফায়ার" এর মতো, যা বর্তমান তরঙ্গরূপের রিয়েল-টাইম নিরীক্ষণ করতে সক্ষম, স্বয়ংক্রিয়ভাবে সমান প্রশস্ততা এবং হারমোনিক প্রশস্ততার বিপরীত দিকের ক্ষতিপূরণকারী স্রোত সনাক্ত করতে এবং তৈরি করতে সক্ষম। এই "বিষের মোকাবিলা করার জন্য বিষ ব্যবহার" পদ্ধতিটি সম্পূর্ণরূপে হারমোনিক্সের প্রভাবকে দূর করতে পারে, জাতীয় মান সীমার মধ্যে মোট সুরেলা বিকৃতির হার নিয়ন্ত্রণ করতে পারে এবং আপনাকে জরিমানা এবং সরঞ্জাম পুড়ে যাওয়ার ঝুঁকিকে সম্পূর্ণরূপে বিদায় জানাতে দেয়।

মূল সুবিধা

এই এপিএফ অ্যাক্টিভ পাওয়ার ফিল্টার ক্যাবিনেটের মূল মান এর উচ্চ গতিশীল প্রতিক্রিয়া ক্ষমতা এবং উচ্চ-নির্ভুলতা নিয়ন্ত্রণ প্রভাবের মধ্যে রয়েছে। প্রথমত, এটির একটি পূর্ণ-রেঞ্জ হারমোনিক নিয়ন্ত্রণ ক্ষমতা রয়েছে, যা সাধারণ 5ম এবং 7ম হারমোনিক্স সহ 95% এরও বেশি হারমোনিক্স ফিল্টার করতে সক্ষম, সেইসাথে দ্বিতীয় থেকে 50তম পর্যন্ত উচ্চ-ক্রমের হারমোনিক্স। দ্বিতীয়ত, এটি হারমোনিক্স নিয়ন্ত্রণ করে, লাইন লস কমিয়ে এবং ট্রান্সফরমারের কার্যকর লোড রেট বাড়িয়ে পাওয়ার গুণমানকে উল্লেখযোগ্যভাবে উন্নত করে, যা ট্রান্সফরমারের ক্ষমতা সম্প্রসারণের সমতুল্য। আরও গুরুত্বপূর্ণ, এটি কার্যকরভাবে সংবেদনশীল ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করতে পারে, মোটর এবং ফ্রিকোয়েন্সি কনভার্টারগুলির পরিষেবা জীবন প্রসারিত করে। অনেক কারখানার জন্য, এই সরঞ্জামটি ইনস্টল করার পর প্রথম মাসে অর্জিত বিদ্যুৎ সঞ্চয় এবং জরিমানা এড়ানো প্রায়শই সরঞ্জামের ব্যয়ের একটি উল্লেখযোগ্য অংশ কভার করে, যার ফলে বিনিয়োগে অত্যন্ত উচ্চ রিটার্ন হয়।

জুনরে ইলেক্ট্রিক্যালের প্রতিশ্রুতি

আইএসও, সিই এবং সিসিসির মতো আন্তর্জাতিক সার্টিফিকেশন সহ একটি পাকা নির্মাতা হিসাবে, জুনরে ইলেক্ট্রিক্যাল শিল্প পরিবেশের কঠোরতা সম্পর্কে ভালভাবে সচেতন। এই APF অ্যাক্টিভ পাওয়ার ফিল্টার ক্যাবিনেট একটি ফ্লোর-স্ট্যান্ডিং ডিজাইন গ্রহণ করে এবং IP4X এর সুরক্ষা স্তর রয়েছে, যা বিভিন্ন বিতরণ কক্ষের পরিবেশের জন্য উপযুক্ত। অভ্যন্তরীণ উচ্চ-মানের APF সক্রিয় ফিল্টার মডিউল ব্যবহার করে, যা প্রমিত শক্তি এবং দুর্বল বর্তমান বিচ্ছেদ ওয়্যারিং কৌশলগুলির সাথে মিলিত, সিস্টেমের ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য এবং স্থায়িত্ব নিশ্চিত করে। সরঞ্জামগুলিতে শক্তিশালী বুদ্ধিমান সনাক্তকরণ ক্ষমতা রয়েছে, যা ঘন ঘন ম্যানুয়াল সামঞ্জস্য ছাড়াই স্বয়ংক্রিয়ভাবে লোড পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে। একই সময়ে, আমাদের অন্তর্নির্মিত একাধিক সুরক্ষা ব্যবস্থা রয়েছে যেমন ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট এবং অতিরিক্ত তাপমাত্রা সুরক্ষা। সিস্টেমের অস্বাভাবিকতার ক্ষেত্রে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে এবং একটি অ্যালার্ম দেবে। নিবেদিত কুলিং এবং বায়ুচলাচল নকশা নিশ্চিত করে যে মডিউলগুলি উচ্চ-লোড অপারেশনের দীর্ঘ সময়ের মধ্যেও শান্ত এবং স্থিতিশীল থাকে।

ব্যাপকভাবে প্রযোজ্য পরিস্থিতিতে

আমাদের APF অ্যাক্টিভ পাওয়ার ফিল্টার ক্যাবিনেট বিদ্যুতের মানের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ জায়গায় ব্যাপকভাবে ব্যবহৃত হয়। বিপুল সংখ্যক ফ্রিকোয়েন্সি রূপান্তরকারী, সংশোধন সরঞ্জাম দিয়ে সজ্জিত রাসায়নিক প্ল্যান্ট এবং উচ্চ ডেটা ঘনত্বের ডেটা সেন্টার সহ উত্পাদন প্ল্যান্টে এটি "পাওয়ার গ্রিড অভিভাবক" হিসাবে অপরিহার্য। বৃহৎ অবকাঠামো প্রকল্পগুলির জন্য, এটি নির্মাণ সরঞ্জাম দ্বারা উত্পন্ন সুরেলা হস্তক্ষেপকে কার্যকরভাবে পরিচালনা করতে পারে। জুনরে ইলেকট্রিক্যাল বেছে নেওয়ার অর্থ হল এমন একজন অংশীদার বেছে নেওয়া যিনি প্রযুক্তি বোঝেন এবং গুণমানের মূল্য দেন। আপনার পাওয়ার ডিস্ট্রিবিউশন সিস্টেমটি সর্বোত্তম অবস্থায় পৌঁছেছে তা নিশ্চিত করে আমরা নির্বাচন, ইনস্টলেশন থেকে বিক্রয়োত্তর পর্যন্ত একটি সম্পূর্ণ-প্রক্রিয়া পরিষেবা প্রদান করি।

প্রযুক্তিগত বিশেষ উল্লেখ

কেস স্টাডি

এই প্রকল্পে একটি পৌরসভার সেকেন্ডারি স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট জড়িত৷ কী লোডের মধ্যে রয়েছে প্রভাবশালী লিফট পাম্প, রিটার্ন পাম্প, এয়ারেশন ব্লোয়ার এবং স্লাজ ডিওয়াটারিং সরঞ্জাম। সমস্ত সরঞ্জাম গতি নিয়ন্ত্রণের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) এবং সফট স্টার্টার ব্যবহার করে, উচ্চ-তীব্রতার অ-রৈখিক লোড জড়িত একটি সাধারণ দৃশ্যের প্রতিনিধিত্ব করে।

সমস্যা চিহ্নিত করা হয়েছে

প্ল্যান্টের আসল লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমটি শুধুমাত্র স্ট্যান্ডার্ড রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ ক্যাপাসিটর ব্যাঙ্ক দিয়ে সজ্জিত ছিল এবং সুরেলা প্রশমন সরঞ্জামের অভাব ছিল। দীর্ঘমেয়াদী অপারেশনের ফলে বিভিন্ন বিদ্যুতের মানের সমস্যা দেখা দেয় যা প্রায়শই ক্রমাগত উত্পাদন ব্যাহত করে, ব্যাপক প্রশমনের জন্য সক্রিয় পাওয়ার ফিল্টার (এপিএফ) ইনস্টল করার জরুরি প্রয়োজন তৈরি করে।

গুরুতর সুরেলা বিকৃতি: অন-সাইট পাওয়ার কোয়ালিটি টেস্টিং লো-ভোল্টেজের দিকে 27.6% এর টোটাল হারমোনিক ডিসটর্শন অফ কারেন্ট (THDi) প্রকাশ করেছে, 5 তম, 7 তম, 11 তম এবং 13 তম অর্ডারে প্রভাবশালী বৈশিষ্ট্যযুক্ত হারমোনিক্স সহ- মাত্রা যা সীমা ছাড়িয়ে গেছে।

ঘন ঘন ক্যাপাসিটর ব্যাঙ্ক ব্যর্থতা: প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ক্যাপাসিটরগুলি প্রায়শই বুলগিং, ডাইইলেকট্রিক ব্রেকডাউন এবং ট্রিপিংয়ের শিকার হয়, যার ফলে তারা সঠিকভাবে স্যুইচ করতে অক্ষম হয়; ফলে কম পাওয়ার ফ্যাক্টর পাওয়ার ফ্যাক্টর অ্যাডজাস্টমেন্ট চার্জের উপর ভিত্তি করে আর্থিক জরিমানার ঝুঁকি তৈরি করেছে।

গুরুতর সরঞ্জাম অতিরিক্ত গরম করা: নিম্ন-ভোল্টেজ বাসবার, পাওয়ার তার এবং ট্রান্সফরমারগুলিতে অস্বাভাবিক তাপমাত্রা বৃদ্ধি লক্ষ্য করা গেছে, তারের নিরোধক বার্ধক্যকে ত্বরান্বিত করে এবং আগুনের ঝুঁকি তৈরি করে।

অস্থির অটোমেশন সিস্টেম: পিএলসি, ইন্সট্রুমেন্টেশন এবং অনলাইন মনিটরিং সরঞ্জামগুলি সুরেলা হস্তক্ষেপের শিকার হয়, যার ফলে ডেটা ওঠানামা এবং অস্বাভাবিক রিডিং হয়, যা মাঝে মাঝে প্রক্রিয়া ইন্টারলকগুলির মিথ্যা ট্রিগারিং ঘটায়।

ডিস্ট্রিবিউশন ক্যাবিনেটের উপদ্রব ট্রিপিং: হারমোনিক্স অত্যধিক শূন্য-ক্রম এবং বিকৃত স্রোত সৃষ্টি করে, যার ফলে লো-ভোল্টেজ সার্কিট ব্রেকার এবং আর্থ লিকেজ সুরক্ষা ডিভাইসগুলির ঘন ঘন উপদ্রব ট্রিপিং হয়, যার ফলে ক্রমাগত পয়ঃনিষ্কাশন প্রক্রিয়া ব্যাহত হয়।

সমাধান

লোড বৈশিষ্ট্য এবং সুরেলা পরীক্ষার ডেটার উপর ভিত্তি করে, একটি 300A APF সক্রিয় ফিল্টারিং ক্যাবিনেট লো-ভোল্টেজ ডিস্ট্রিবিউশন রুমে 0.4kV প্রধান বাসবারে একটি কেন্দ্রীভূত সমান্তরাল কনফিগারেশনে ইনস্টল করা হয়েছিল। এই সেটআপটি একই সাথে গতিশীল প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রদান এবং গ্রিড অনুরণন দমন করার সময় সমস্ত ফ্রিকোয়েন্সি রেঞ্জ জুড়ে হারমোনিক্সকে গতিশীলভাবে প্রশমিত করার জন্য একটি সমান্তরাল সংযোগ নিয়োগ করে। সরঞ্জাম বিশেষ উল্লেখ:

মডেল: লো-ভোল্টেজ অ্যাক্টিভ পাওয়ার ফিল্টার (APF-300A/380V)

ইনস্টলেশন অবস্থান: 0.4kV লো-ভোল্টেজ প্রধান বিতরণ রুম

ক্ষতিপূরণ পদ্ধতি: রিয়েল-টাইম সমান্তরাল সক্রিয় প্রশমন

প্রশমনের সুযোগ: ফুল-স্পেকট্রাম হারমোনিক্স (২য় থেকে ৫০তম অর্ডার); যুগপত হারমোনিক প্রশমন এবং গতিশীল প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ

প্রতিক্রিয়া সময়: ≤5ms; পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) ফ্যান এবং পাম্প থেকে গতিশীল ওঠানামা লোডের সাথে সামঞ্জস্যপূর্ণ

হারমোনিক কমপ্লায়েন্স: সিস্টেম THDi 27.6% থেকে কমিয়ে 8% এর নিচে

ফলাফল

ক্যাপাসিটর ক্যাবিনেটের ব্যর্থতার সম্পূর্ণ সমাধান: সুরেলা অনুরণন হস্তক্ষেপ দূর করা; ক্যাপাসিটার আর ফুঁকছে না বা ট্রিপ করে না; প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেম স্থিরভাবে কাজ করে।

সরঞ্জামের তাপমাত্রা বৃদ্ধিতে উল্লেখযোগ্য হ্রাস: ট্রান্সফরমার, বাসবার এবং তারের গরম করার সমস্যাগুলি উল্লেখযোগ্যভাবে উন্নত হয়েছে; দীর্ঘমেয়াদী উচ্চ-তাপমাত্রার অবনতির ঝুঁকি দূর করা; পাওয়ার বন্টন সরঞ্জামের পরিষেবা জীবন প্রসারিত।

স্থিতিশীল অটোমেশন নিয়ন্ত্রণ ব্যবস্থা: হারমোনিক হস্তক্ষেপ সম্পূর্ণরূপে নির্মূল; পিএলসি, সেন্সর এবং অনলাইন মনিটরিং ইন্সট্রুমেন্টের ডেটা স্থিতিশীল ছিল, কোনো অনিয়মিত ওঠানামা বা মিথ্যা ইন্টারলক ট্রিপ ছাড়াই।

উন্নত পাওয়ার সাপ্লাই নির্ভরযোগ্যতা: কম-ভোল্টেজের সুইচের উপদ্রব ট্রিপিংয়ের সমস্যাগুলি সম্পূর্ণরূপে সমাধান করা হয়েছে; বর্জ্য জল পরিশোধন প্রক্রিয়ার অবিচ্ছিন্ন, স্থিতিশীল 24-ঘন্টা অপারেশন নিশ্চিত করা; উৎপাদন বন্ধ প্রতিরোধ.
