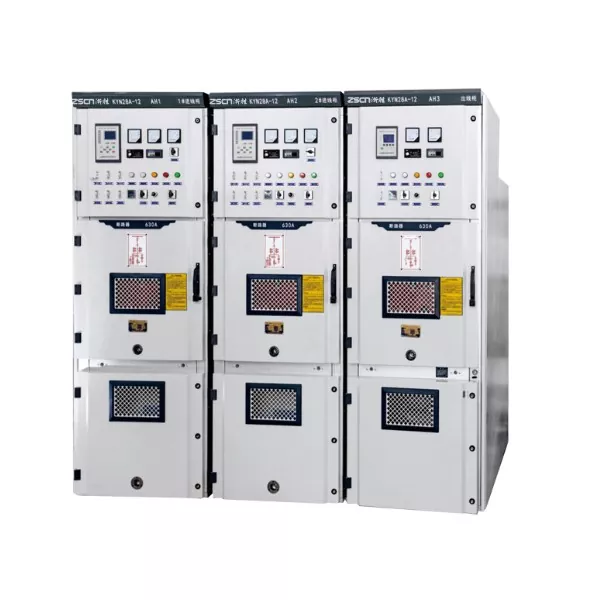

KYN28-24 AC মেটাল-ঘেরা সুইচগিয়ার

KYN28-24 AC মেটাল-এনক্লোজড সুইচগিয়ার হল 20kV পাওয়ার গ্রিডের জন্য জুনরে ইলেকট্রিক্যাল দ্বারা একটি বিশেষভাবে তৈরি সাঁজোয়া প্রত্যাহারযোগ্য ধাতব-ঘেরা সুইচগিয়ার। এটি প্রথাগত 12kV মাঝারি-মাউন্ট করা ক্যাবিনেটের সীমাবদ্ধতাকে অতিক্রম করে যা 20kV ভোল্টেজ সিস্টেমের সাথে মানিয়ে নেওয়া যায় না। কোর প্যারামিটার হিসাবে 24kV এর রেটেড ভোল্টেজ সহ, এটি একটি পেশাদার এবং নির্ভরযোগ্য ইনডোর থ্রি-ফেজ AC 50Hz পাওয়ার ডিস্ট্রিবিউশন সলিউশন তৈরি করে। সরঞ্জামগুলি একটি মাঝারি-মাউন্ট করা হ্যান্ডকার্ট কাঠামো গ্রহণ করে এবং ক্যাবিনেট বডিটি অ্যালুমিনাইজড জিঙ্ক স্টিল প্লেট থেকে সঠিকভাবে প্রক্রিয়া করা হয়। সামগ্রিক কাঠামোটি চারটি স্বাধীন কম্পার্টমেন্টে বিভক্ত: বাসবার চেম্বার, সার্কিট ব্রেকার চেম্বার, ক্যাবল চেম্বার এবং ইন্সট্রুমেন্ট চেম্বার। কাঠামোগত দৃষ্টিকোণ থেকে উচ্চ-ভোল্টেজ অপারেশনের স্থিতিশীলতা নিশ্চিত করে প্রতিটি এলাকা শারীরিকভাবে বিচ্ছিন্ন। 20kV পাওয়ার গ্রিডের জন্য একটি ডেডিকেটেড পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম হিসাবে, এর ডিজাইন এবং উত্পাদন সম্পূর্ণভাবে উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন পরিস্থিতিতে কঠোর মান মেনে চলে। ইনসুলেশন কনফিগারেশন, সুরক্ষা কর্মক্ষমতা থেকে সুরক্ষা ইন্টারলক, সমস্ত 20kV সিস্টেমের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা হয়েছে, এটি 20kV সাবস্টেশন এবং বড় শিল্প প্রকল্পগুলির জন্য স্ট্যান্ডার্ড পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম তৈরি করে।

প্রযুক্তিগত বিশেষ উল্লেখ

পণ্য সুবিধা কি?

এক্সক্লুসিভ 24kV ভোল্টেজ সামঞ্জস্য

সরঞ্জামটিতে AC 24kV এর রেটযুক্ত ভোল্টেজ রয়েছে, যা 20kV পাওয়ার গ্রিডের উচ্চ-ভোল্টেজ ট্রান্সমিশন চাহিদা স্থিরভাবে পরিচালনা করতে পারে। প্রচলিত 12kV মিডল-মাউন্টেড ক্যাবিনেটের তুলনায়, ভোল্টেজের স্তর দ্বিগুণ করা হয়েছে, সম্পূর্ণভাবে মূল সমস্যাটি সমাধান করে যে সাধারণ সরঞ্জামগুলি 20kV পাওয়ার গ্রিডের সাথে খাপ খাইয়ে নিতে পারে না এবং উচ্চ-ভোল্টেজ পরিস্থিতিতে বিদ্যুৎ বিতরণ এবং নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে। 24kV নিবেদিত নিরোধক উপাদান এবং ঘন তামার বাসবারগুলির সাথে মিলিত, উচ্চ-ভোল্টেজ সার্কিটের দীর্ঘমেয়াদী নিরাপদ অপারেশন নিশ্চিত করে, নিরোধক কর্মক্ষমতা এবং বর্তমান-বহন ক্ষমতা একই সাথে আপগ্রেড করা হয়।

IP5X উচ্চ সুরক্ষা নকশা

KYN28-24 AC মেটাল-এনক্লোজড সুইচগিয়ারের ক্যাবিনেটে IP5X এর সুরক্ষা স্তর রয়েছে, যা সাধারণত 12kV মিডল-মাউন্টেড ক্যাবিনেটের দ্বারা গৃহীত IP4X স্ট্যান্ডার্ডের থেকে উচ্চতর। এটি সম্পূর্ণরূপে ধুলো অনুপ্রবেশ ব্লক এবং পরিবেশগত আর্দ্রতা ক্ষয় প্রতিরোধ করতে পারে. ডেডিকেটেড সিলিং উপাদানগুলির সাথে মিলিত সম্পূর্ণরূপে সিল করা ক্যাবিনেটের কাঠামো এখনও উচ্চ-আদ্রতা, ধুলোযুক্ত শিল্প পরিবেশ, আউটডোর সাবস্টেশন ইত্যাদিতে বাহ্যিক হস্তক্ষেপ থেকে অভ্যন্তরীণ উচ্চ-ভোল্টেজ উপাদানগুলিকে রক্ষা করতে পারে, স্থিতিশীল নিরোধক এবং পরিবাহিতা কার্যকারিতা বজায় রাখে এবং সরঞ্জামের পরিষেবা জীবন প্রসারিত করে।

উচ্চ শর্ট সার্কিট সহনশীলতা ক্ষমতা

রেট করা স্বল্প-সময়ের বর্তমান সহ্য করা তিনটি স্তরকে কভার করে: 31.5kA, 40kA এবং 50kA। এটি সর্বোচ্চ 50kA শর্ট-সার্কিট বর্তমান প্রভাব সহ্য করতে পারে, যা সাধারণ 12kV সরঞ্জামের সহনশীলতার মানকে ছাড়িয়ে যায়। যখন একটি পাওয়ার গ্রিডে শর্ট-সার্কিটের ত্রুটি থাকে, তখন এটি দ্রুত তাত্ক্ষণিক বড় কারেন্ট সহ্য করতে পারে, ক্যাবিনেটের বিকৃতি, নিরোধক ভাঙ্গন এবং অন্যান্য সমস্যা এড়াতে পারে, পাওয়ার গ্রিডের ত্রুটির সময় সরঞ্জামের অখণ্ডতা নিশ্চিত করে এবং পাওয়ার সিস্টেম সুরক্ষার জন্য নির্ভরযোগ্য সহায়তা প্রদান করে।

দ্বৈত নিরাপত্তা অপারেশন গ্যারান্টি

এটি পাঁচটি প্রতিরোধমূলক ফাংশন অর্জনের জন্য যান্ত্রিক এবং বৈদ্যুতিক দ্বৈত ইন্টারলক দিয়ে সজ্জিত: লোড সহ হ্যান্ডকার্টের টানা রোধ করা, সার্কিট ব্রেকারের ভুল ট্রিপিং এবং বন্ধ হওয়া রোধ করা, পাওয়ার সহ গ্রাউন্ডিং সুইচ বন্ধ হওয়া রোধ করা, পাওয়ার সহ লাইভ কম্পার্টমেন্টে প্রবেশ করা রোধ করা, এবং গ্রাউন্ড ব্রেক করার সময় ক্লোজড সার্কিট বন্ধ করা প্রতিরোধ করা। এটি মূল থেকে ভুল অপারেশনের ঝুঁকি দূর করে এবং রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করে। মিডল-মাউন্ট করা হ্যান্ডকার্টটি স্বাধীনভাবে প্রত্যাহার করা যেতে পারে এবং একক-সার্কিট রক্ষণাবেক্ষণের জন্য পুরো সিস্টেমটি বন্ধ করার প্রয়োজন হয় না, নন-স্টপ রক্ষণাবেক্ষণ সক্ষম করে এবং বিদ্যুতের ধারাবাহিকতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তার সাথে পরিস্থিতির জন্য উপযুক্ত।

ব্যবহার পরিস্থিতি কি?

20kV সাবস্টেশন পাওয়ার ডিস্ট্রিবিউশন

একটি 20kV পাওয়ার গ্রিড সাবস্টেশনের মূল ইনকামিং এবং আউটগোয়িং লাইন এবং মিটারিং সরঞ্জাম হিসাবে, এটি উচ্চ-ভোল্টেজ বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ এবং নিয়ন্ত্রণের কাজগুলি গ্রহণ করে, সাবস্টেশনের উচ্চ-ভোল্টেজ দিকের স্থিতিশীল বিদ্যুৎ বিতরণের প্রয়োজনীয়তাগুলি পূরণ করে।

বড় শিল্প পার্কের জন্য বিদ্যুৎ সরবরাহ

বৃহৎ শিল্প পার্কগুলির 20kV প্রধান বিদ্যুৎ বিতরণ ব্যবস্থার জন্য উপযুক্ত, পার্কের মধ্যে একাধিক কারখানা এবং কর্মশালার জন্য উচ্চ-ভোল্টেজ পাওয়ার সহায়তা প্রদান করে, অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং শিল্প উত্পাদনের জন্য নিরাপদ নিয়ন্ত্রণ নিশ্চিত করে।

সুপার-বড় ডেটা সেন্টারের জন্য পাওয়ার ডিস্ট্রিবিউশন

KYN28-24 AC মেটাল-এনক্লোজড সুইচগিয়ারটি সুপার-বড় IDC ডেটা সেন্টারের 20kV উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনে প্রয়োগ করা যেতে পারে, ডেটা সেন্টারের নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা মেটাতে এবং সার্ভার ক্লাস্টার এবং কুলিং সিস্টেমের মতো কোর লোডের জন্য নির্ভরযোগ্য উচ্চ-ভোল্টেজ পাওয়ার প্রদান করে।

বড় অবকাঠামো প্রকল্পের জন্য সমর্থন

বৃহৎ অবকাঠামো প্রকল্প যেমন বিমানবন্দর, উচ্চ-গতির রেল হাব, এবং বৃহৎ স্থানগুলির জন্য 20kV বিদ্যুৎ বিতরণ প্রকল্পগুলি পরিবেশন করা, এটি প্রকল্পগুলির নির্মাণ এবং অপারেশন পর্যায়ে উচ্চ-ভোল্টেজ পাওয়ার চাহিদার জন্য উপযুক্ত, বিদ্যুৎ ব্যবস্থার স্থিতিশীল অপারেশন নিশ্চিত করে।

উচ্চ-ভোল্টেজ শিল্প কারখানা

ইস্পাত, রাসায়নিক, এবং ইলেকট্রনিক উত্পাদনের মতো উচ্চ-ভোল্টেজের প্রয়োজনীয়তা সহ কারখানাগুলির জন্য 20kV-স্তরের পাওয়ার ডিস্ট্রিবিউশন সমাধান প্রদান করা, বড় উত্পাদন সরঞ্জাম এবং উচ্চ-ভোল্টেজ মোটরগুলির জন্য পাওয়ার সাপ্লাই এবং সুরক্ষা প্রয়োজনীয়তা মেটানো।

কেন আমাদের বেছে নিন?

জুনরে ইলেক্ট্রিক্যাল হল চীনে KYN28-24 এসি মেটাল-এনক্লোড সুইচগিয়ারের একটি পেশাদার কারখানা এবং সরবরাহকারী। আমরা অনেক বছর ধরে উচ্চ-ভোল্টেজ পাওয়ার বন্টন সরঞ্জামগুলির গবেষণা এবং উত্পাদনে গভীরভাবে নিযুক্ত রয়েছি এবং একটি সম্পূর্ণ পণ্য গবেষণা, উত্পাদন এবং গুণমান পরিদর্শন ব্যবস্থার অধিকারী। KYN28-24 পণ্যটি তার নকশা এবং উত্পাদন প্রক্রিয়া জুড়ে IEC298 এবং GB3906 এর মতো আন্তর্জাতিক এবং দেশীয় মান অনুসরণ করে। শিল্পের উচ্চ-মানের ব্র্যান্ডগুলি থেকে মূল উপাদানগুলি নির্বাচন করা হয়। কর্মক্ষমতা সম্মতি নিশ্চিত করতে কারখানা ছাড়ার আগে প্রতিটি ডিভাইস কঠোর পরীক্ষার মধ্য দিয়ে যায় যেমন ভোল্টেজ, নিরোধক এবং ইন্টারলক প্রতিরোধ করা। আমাদের একটি পেশাদার প্রযুক্তিগত দল রয়েছে যা গ্রাহকের 20kV পাওয়ার গ্রিডের প্রকৃত চাহিদার উপর ভিত্তি করে কাস্টমাইজড সমাধান প্রদান করতে পারে। একই সময়ে, আমরা ইনস্টলেশন এবং কমিশনিং, অপারেশন এবং রক্ষণাবেক্ষণ প্রশিক্ষণ, এবং বিক্রয়োত্তর মেরামত কভার করে একটি পূর্ণ-চক্র পরিষেবা অফার করি।

FAQ

1. KYN28-24 সরাসরি 12kV মিডিয়াম-মাউন্ট করা সুইচগিয়ার প্রতিস্থাপন করতে পারে?

KYN28-24 এর রেট করা ভোল্টেজ হল 24kV, বিশেষভাবে একটি 20kV পাওয়ার গ্রিডের জন্য ডিজাইন করা হয়েছে। এর নিরোধক পরামিতি এবং ক্যাবিনেটের গঠন উচ্চ ভোল্টেজ স্তরের জন্য উপযুক্ত। 12kV মাঝারি-মাউন্ট করা সুইচগিয়ার শুধুমাত্র 12kV বা তার নিচের পাওয়ার গ্রিডের জন্য প্রযোজ্য। ভোল্টেজের মাত্রা মেলে না এবং তারা বিনিময়যোগ্যভাবে ব্যবহার করা যাবে না।

2. IP5X সুরক্ষা স্তর সহ KYN28-24 AC মেটাল-এনক্লোজড সুইচগিয়ার কোন নির্দিষ্ট পরিবেশগত অবস্থা সহ্য করতে পারে?

IP5X সুরক্ষা সম্পূর্ণরূপে ধুলো প্রবেশ করা থেকে প্রতিরোধ করতে পারে, এবং সমস্ত দিক থেকে নিম্ন-চাপের জলের জেটকে প্রতিরোধ করতে পারে। এটি উচ্চ-আর্দ্রতা, ধুলোবালি শিল্প কর্মশালা, বহিরঙ্গন সাবস্টেশন, ভূগর্ভস্থ বিতরণ কক্ষ ইত্যাদির জন্য উপযুক্ত এবং অতিরিক্ত সুরক্ষামূলক সুবিধার প্রয়োজন নেই।

3. রক্ষণাবেক্ষণের জন্য ইন-বিটুইন টাইপ হ্যান্ডকার্ট কাঠামোর সুবিধাগুলি কী কী?

হ্যান্ডকার্টটি স্বাধীনভাবে তোলা যাবে। একটি একক সার্কিট ব্যর্থতার ক্ষেত্রে, শুধুমাত্র সংশ্লিষ্ট হ্যান্ডকার্টটি রক্ষণাবেক্ষণের জন্য প্রত্যাহার করতে হবে, অন্য সার্কিটগুলি চলতে থাকে। এটি বিদ্যুৎ বিভ্রাট ছাড়াই রক্ষণাবেক্ষণ সক্ষম করে, ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে এবং হাসপাতাল, ডেটা সেন্টার এবং রেল ট্রানজিটের মতো পরিস্থিতির জন্য উপযুক্ত যেখানে বিদ্যুৎ বিভ্রাট অনুমোদিত নয়।

4. এই পণ্য মিটমাট করতে পারে যে রেট বর্তমান পরিসীমা কি?

সরঞ্জামের রেট করা বর্তমান 630A থেকে 4000A কভার করে। আপনি গ্রাহকের লোড প্রয়োজনীয়তা অনুযায়ী সংশ্লিষ্ট বর্তমান স্পেসিফিকেশন চয়ন করতে পারেন, ছোট বিদ্যুৎ বিতরণ থেকে বড় শিল্প প্রকল্পের বিভিন্ন বর্তমান চাহিদা মেটাতে পারেন।
