বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমার

বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমারটিতে একটি সমন্বিত, বন্ধ-লুপ কাঠামো এবং একটি উচ্চ-ব্যপ্তিযোগ্যতা কোর রয়েছে, যা স্থিতিশীল সংকেত আউটপুট এবং শক্তিশালী হস্তক্ষেপ প্রতিরোধের সাথে মিনিটের অবশিষ্ট স্রোত (মিলিঅ্যাম্পিয়ার স্তরে) সঠিক সনাক্তকরণ সক্ষম করে। পণ্য সিরিজ বিভিন্ন তারের ব্যাস এবং বাসবারের মাত্রা মিটমাট করার জন্য অ্যাপারচার আকারের বিস্তৃত পরিসর অফার করে।

1. উচ্চ-সংবেদনশীলতা জিরো-সিকোয়েন্স সনাক্তকরণ

একটি উচ্চ-ব্যপ্তিযোগ্যতা মূল উপাদান ব্যবহার করে, ডিভাইসটিতে বায়ু ফাঁক এবং চমৎকার চুম্বকীয় বক্ররেখার রৈখিকতা ছাড়াই একটি অবিচ্ছিন্ন চৌম্বকীয় সার্কিট রয়েছে। এটি সঠিকভাবে উচ্চ সংবেদনশীলতা এবং কম ত্রুটির হার সহ মিলিঅ্যাম্পিয়ার-স্তরের অবশিষ্ট বর্তমান সংকেত সনাক্ত করে, কার্যকরভাবে মিথ্যা অ্যালার্ম এবং মিসড সনাক্তকরণ উভয়ই প্রতিরোধ করে। বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের শক্তিশালী প্রতিরোধের সাথে, এটি জটিল বন্টন পরিবেশেও স্থিতিশীল, সঠিক সিগন্যাল আউটপুট বজায় রাখে, পৃথিবীর ফুটো সুরক্ষা এবং আগুনের প্রাথমিক সতর্কতা সিস্টেমের জন্য নির্ভরযোগ্য ডেটা প্রদান করে।

2. ইন্টিগ্রেটেড ক্লোজড-লুপ স্ট্রাকচার

ইউনিটটি একটি অবিচ্ছিন্ন চৌম্বকীয় সার্কিটের সাথে একটি ক্লোজড-লুপ রিং ডিজাইন নিযুক্ত করে, যা স্প্লিট-কোর (খোলা) ডিজাইনের তুলনায় উচ্চতর পরিমাপের নির্ভুলতা এবং স্থায়িত্ব প্রদান করে। হাউজিংটি উচ্চ-শক্তি, শিখা-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিক থেকে ইনজেকশন-ছাঁচে তৈরি, যখন অভ্যন্তরটি ইপোক্সি রজন পটিং দিয়ে সিল করা হয়। এটি আর্দ্রতা, ধূলিকণা এবং বার্ধক্য প্রতিরোধ নিশ্চিত করে, যার ফলে ন্যূনতম তাপীয় প্রবাহ এবং দীর্ঘমেয়াদী অপারেশনের সময় সামঞ্জস্যপূর্ণ কার্যকারিতা পাওয়া যায়—এটি পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের মধ্যে ক্রমাগত ব্যবহারের জন্য আদর্শ করে তোলে।

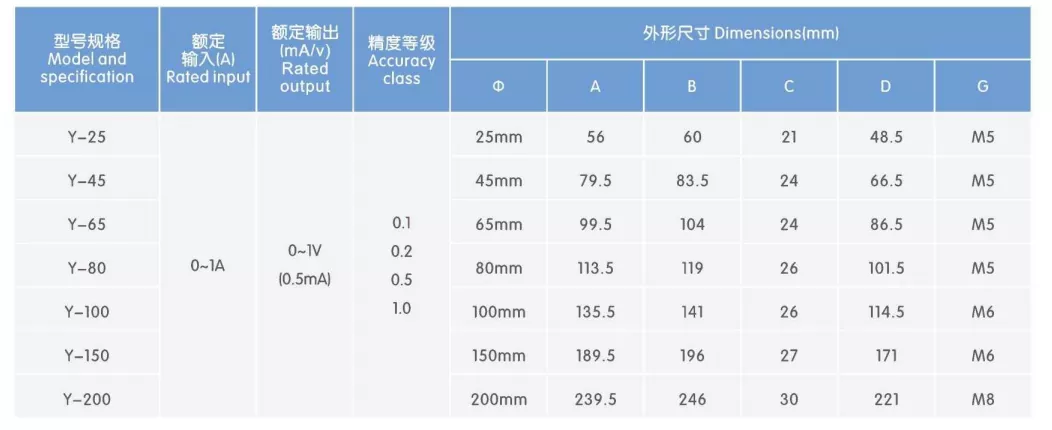

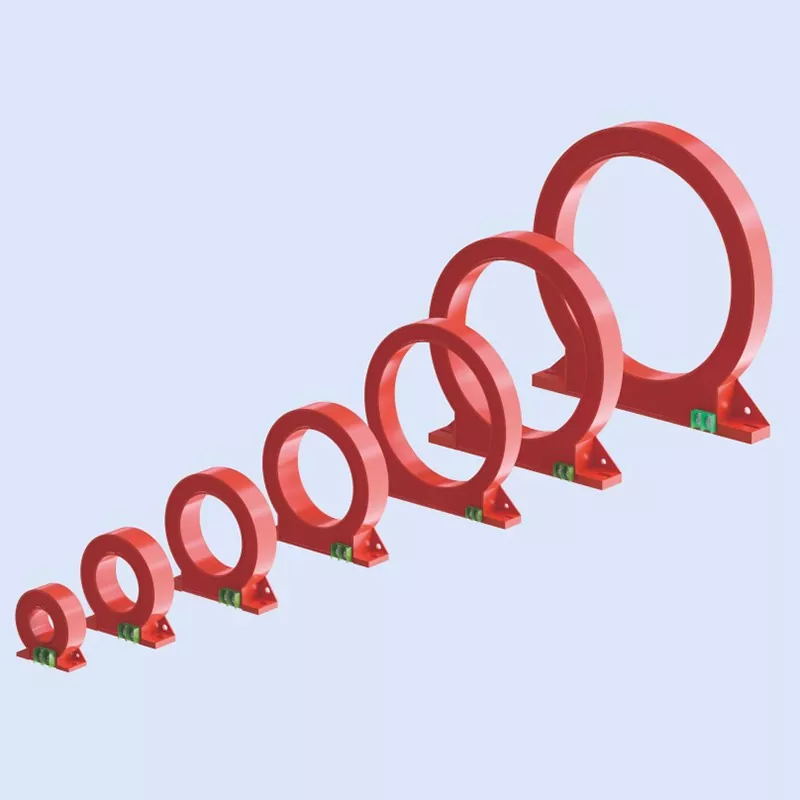

3. ব্যাপক অ্যাপারচার রেঞ্জ

শাখা সার্কিটের জন্য ছোট-বোরের মডেল থেকে শুরু করে প্রধান আগত লাইনের জন্য বড়-বোর মডেল পর্যন্ত বিভিন্ন ধরনের অ্যাপারচার মাপ পাওয়া যায়। তারা একক ছোট-গেজ তার, একাধিক বড়-গেজ তার, এবং আয়তক্ষেত্রাকার বাসবার সহ বিভিন্ন তারের প্রয়োজনীয়তা মিটমাট করে। ডিস্ট্রিবিউশন নেটওয়ার্কের সকল স্তরের জন্য উপযুক্ত—টার্মিনাল শাখা থেকে শুরু করে প্রধান আগত ক্যাবিনেট পর্যন্ত—বিভিন্ন প্রকল্প জুড়ে নির্দিষ্ট ইনস্টলেশন চাহিদা মেটাতে সিরিজটি নমনীয় নির্বাচনের প্রস্তাব দেয়।

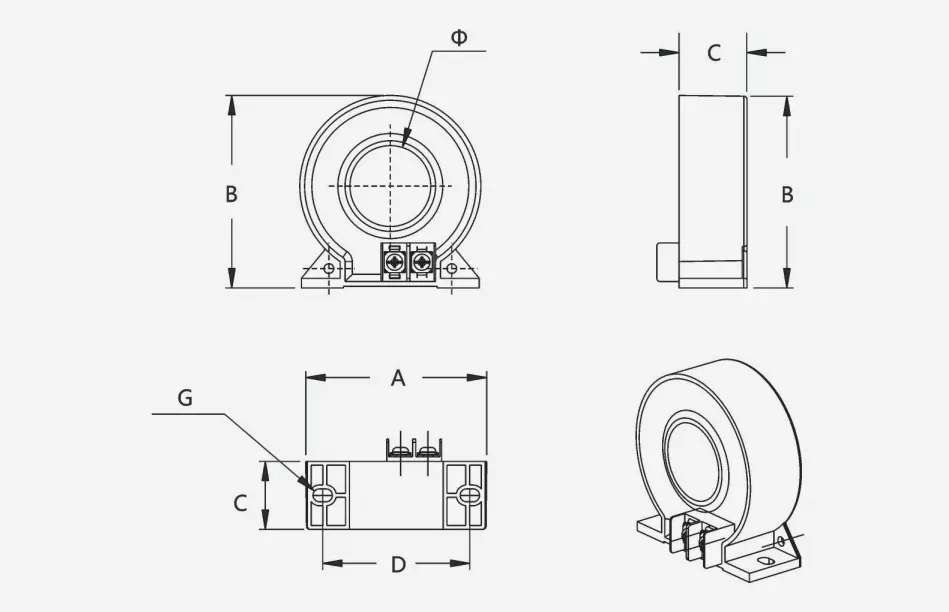

4. বেস-মাউন্টেড ডিজাইন

পণ্যটিতে একটি সমন্বিত মাউন্টিং বেস রয়েছে, যা পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের মধ্যে দ্রুত এবং নিরাপদ স্ক্রু-বাঁধে রাখার অনুমতি দেয়, একটি স্থিতিশীল, টলমল-মুক্ত ইনস্টলেশন নিশ্চিত করে। সহজ, সুবিধাজনক তারের জন্য স্পষ্ট লেবেল সহ পার্শ্ব-মাউন্ট করা স্ট্যান্ডার্ড টার্মিনালগুলির বৈশিষ্ট্য। এটি মূলধারার বৈদ্যুতিক ফায়ার মনিটরিং ডিটেক্টর, আর্থ লিকেজ রিলে এবং ফায়ার মনিটরিং কন্ট্রোল প্যানেলের সাথে সরাসরি সামঞ্জস্যপূর্ণ - অতিরিক্ত অ্যাডাপ্টারের প্রয়োজনীয়তা দূর করে এবং উল্লেখযোগ্যভাবে ইনস্টলেশন এবং কমিশনিং দক্ষতা বাড়ায়।

ইনস্টলেশন পদক্ষেপ

সার্কিটে পর্যবেক্ষণ করা হচ্ছে তারের স্পেসিফিকেশন এবং পরিমাণের উপর ভিত্তি করে উপযুক্ত অ্যাপারচার আকার সহ ট্রান্সফরমার মডেল নির্বাচন করুন;

সার্কিটের সমস্ত লাইভ কন্ডাক্টর (ফেজ লাইন + নিরপেক্ষ লাইন) ট্রান্সফরমার অ্যাপারচারের মাধ্যমে একই দিকে পাস করুন; কঠোরভাবে নিশ্চিত করুন যে প্রতিরক্ষামূলক আর্থ (PE) তারের মধ্য দিয়ে যায় না;

পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের মধ্যে একটি মাউন্টিং বিম বা ইনসুলেটিং বোর্ডে অনুভূমিকভাবে ট্রান্সফরমারকে সুরক্ষিত করতে মাউন্টিং বেসের মাধ্যমে স্ক্রু ব্যবহার করুন;

টার্মিনাল পোলারিটি চিহ্ন অনুসারে সেকেন্ডারি আউটপুট তারগুলিকে মনিটরিং ডিটেক্টর বা সুরক্ষা ডিভাইসের সাথে সংযুক্ত করুন, নিশ্চিত করুন যে সমস্ত সংযোগ নিরাপদ।

ব্যবহারের জন্য সতর্কতা

তিন-ফেজ চার-তারের সার্কিটের জন্য, তিনটি ফেজ লাইন এবং নিরপেক্ষ রেখাকে একই সাথে এবং একই দিকে অ্যাপারচারের মধ্য দিয়ে যেতে হবে; একক-ফেজ সার্কিটের জন্য, ফেজ লাইন এবং নিরপেক্ষ লাইন উভয়ই একসাথে অতিক্রম করতে হবে; অন্যথায়, অবশিষ্ট বর্তমান সঠিকভাবে সনাক্ত করা যাবে না;

সেকেন্ডারি-সাইড ওয়্যারিংয়ের জন্য নির্ভরযোগ্য যোগাযোগ নিশ্চিত করুন এবং ওপেন-সার্কিট অপারেশন এড়ান; লোহার কোরের চৌম্বকীয় বৈশিষ্ট্যের ক্ষতি এড়াতে ইনস্টলেশনের সময় শক্তিশালী প্রভাব বা পেষণ প্রতিরোধ করুন;

ইনডোর ক্যাবিনেট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে; বহিরঙ্গন বা আর্দ্র পরিবেশের জন্য অতিরিক্ত জলরোধী ব্যবস্থা প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

বৈদ্যুতিক ফায়ার মনিটরিং সিস্টেম: সমস্ত স্তরে বিতরণ সার্কিটের জন্য রিয়েল-টাইম অবশিষ্ট বর্তমান মনিটরিং এবং থ্রেশহোল্ড-ভিত্তিক অ্যালার্ম; বৈদ্যুতিক আগুন প্রতিরোধ করে এবং অগ্নি নিরাপত্তা প্রবিধানের সাথে সম্মতি নিশ্চিত করে;

লো-ভোল্টেজ আর্থ লিকেজ প্রোটেকশন সিস্টেম: লিকেজ ফল্ট শনাক্ত করার পর সার্কিট ট্রিপ করার জন্য আর্থ লিকেজ রিলেগুলির সাথে জোড়া, কর্মীদের বৈদ্যুতিক শক ঝুঁকি প্রতিরোধ করে;

ফায়ার পাওয়ার সাপ্লাই মনিটরিং সিস্টেম: ডেডিকেটেড ফায়ার সেফটি ডিস্ট্রিবিউশন সার্কিটের অবশিষ্ট বর্তমান এবং অপারেশনাল অবস্থা পর্যবেক্ষণ করে, অগ্নি নিরাপত্তা সরঞ্জামের জন্য নির্ভরযোগ্য বিদ্যুৎ সরবরাহ নিশ্চিত করে;

ইন্ডাস্ট্রিয়াল পাওয়ার ডিস্ট্রিবিউশন সেফটি মনিটরিং: ফ্যাক্টরি প্রোডাকশন লাইন এবং পাওয়ার ইকুইপমেন্ট সার্কিটে লিকেজ শনাক্ত করে, ইনসুলেশন বার্ধক্যের ঝুঁকি শনাক্ত করে;

স্মার্ট বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন: লিকেজ সতর্কতা প্রদান করে এবং বাণিজ্যিক কমপ্লেক্স, অফিস বিল্ডিং এবং আবাসিক সম্প্রদায়গুলিতে বিদ্যুৎ বিতরণ ব্যবস্থার জন্য নিরাপদ অপারেশন এবং রক্ষণাবেক্ষণ সমর্থন করে।

গুণমান নিশ্চিতকরণ এবং পরিষেবা

বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমারগুলির পুরো সিরিজটি প্রাসঙ্গিক জাতীয় মানগুলির সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে। স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য কারখানা ছাড়ার আগে প্রতিটি ইউনিট একাধিক পরীক্ষার মধ্য দিয়ে যায় - যথার্থতা ক্রমাঙ্কন, পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ এবং নিরোধক কর্মক্ষমতা পরীক্ষা সহ। অ-মানক কাস্টমাইজেশন সমর্থন করে; অভ্যন্তরীণ বোরের মাত্রা, রূপান্তর অনুপাত এবং আউটপুট সংকেতগুলির মতো পরামিতিগুলি নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য সামঞ্জস্য করা যেতে পারে।

একটি পেশাদার প্রযুক্তিগত দল মডেল নির্বাচন এবং বিক্রয়োত্তর প্রযুক্তিগত সহায়তার বিষয়ে নির্দেশিকা প্রদান করে।

পণ্যের গুণমান নিশ্চিত করে এক বছরের ওয়ারেন্টি অন্তর্ভুক্ত।

রিয়েল-ওয়ার্ল্ড কেস স্টাডি

I. প্রকল্প ওভারভিউ

প্রকল্পের নাম: "চেংডং টাইমস স্কোয়ার" বাণিজ্যিক কমপ্লেক্সের জন্য বৈদ্যুতিক ফায়ার মনিটরিং সিস্টেম রেট্রোফিট

অবস্থান: পূর্ব চীনের একটি প্রিফেকচার-স্তরের শহর

কমিশনিং তারিখ: জুন 2025

ব্যবহৃত পণ্য: বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমারের সম্পূর্ণ পরিসীমা (শূন্য-ক্রম বর্তমান ট্রান্সফরমার)

2012 সালে নির্মিত, এই বাণিজ্যিক কমপ্লেক্সের মোট ফ্লোর এলাকা আনুমানিক 72,000 m², একটি বেসমেন্ট-স্তরের সুপারমার্কেট এবং চারটি তলা খুচরা ও খাবারের এলাকা, মোট 326টি পাওয়ার ডিস্ট্রিবিউশন সার্কিট রয়েছে। বয়সের কারণে, মূল বিতরণ ব্যবস্থায় মানসম্মত অবশিষ্ট বর্তমান পর্যবেক্ষণ ডিভাইসের অভাব ছিল; এটি শুধুমাত্র প্রধান ইনকামিং সার্কিটের আর্থ-লিকেজ সার্কিট ব্রেকার (ELCB) এর উপর ফল্ট ট্রিপিংয়ের জন্য নির্ভর করে, যার ফলে প্রাথমিক সতর্কতা প্রদান করা বা ত্রুটির অবস্থানগুলি চিহ্নিত করা অসম্ভব।

2024 সালের বর্ষাকালে, মলটি মাটির ফুটো হওয়ার কারণে একাধিক অব্যক্ত প্রধান-ব্রেকার ট্রিপের অভিজ্ঞতা লাভ করেছিল। সমস্যা সমাধানের জন্য পরীক্ষার জন্য সার্কিটগুলিতে একের পর এক কর্তনের শক্তি প্রয়োজন—প্রতি ঘটনায় চার ঘণ্টার বেশি সময় নেয়—যা স্বাভাবিক ব্যবসায়িক ক্রিয়াকলাপকে মারাত্মকভাবে ব্যাহত করেছিল। উপরন্তু, স্থানীয় ফায়ার কর্তৃপক্ষ একটি বার্ষিক পরিদর্শনের সময় উল্লেখ করেছে যে প্রকল্পটি GB 14287.2-2014 (ইলেকট্রিকাল ফায়ার মনিটরিং সিস্টেম - পার্ট 2: অবশিষ্ট বর্তমান-টাইপ বৈদ্যুতিক ফায়ার মনিটরিং ডিটেক্টর) এর বাধ্যতামূলক প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয়েছে এবং একটি নির্দিষ্ট সময়সীমার মধ্যে সংশোধনমূলক ব্যবস্থা বাধ্যতামূলক করেছে৷

ফলস্বরূপ, প্রকল্পের মালিকরা 2025 সালে বৈদ্যুতিক ফায়ার মনিটরিং সিস্টেমের একটি ব্যাপক রেট্রোফিট শুরু করে। সার্কুলার রেসিডুয়াল কারেন্ট ট্রান্সফরমারগুলি সমস্ত কম-ভোল্টেজ ডিস্ট্রিবিউশন আউটপুট সার্কিটে ইনস্টল করা হয়েছিল, বৈদ্যুতিক ফায়ার মনিটরিং ডিটেক্টর এবং একটি ব্যাকএন্ড মনিটরিং সিস্টেমের সাথে সমন্বিত, রিয়েল-টাইম মনিটরিং, রেসিডুয়াল কারেন্ট ট্রান্সফরমার এবং রিয়েল-টাইম মনিটরিং সক্ষম করে। সমস্ত সার্কিট জুড়ে স্থানীয়করণ।

২. রেট্রোফিট করার আগে মূল সমস্যা

টায়ার্ড অবশিষ্ট বর্তমান পর্যবেক্ষণের অভাব; সম্ভাব্য বিপদের জন্য প্রাথমিক সতর্কতা প্রদানে অক্ষমতা। মূল সিস্টেমটি শুধুমাত্র প্রধান আগত লাইনে আর্থ-লিকেজ সুরক্ষা প্রদান করে, শাখা সার্কিটে কোন অবশিষ্ট কারেন্ট সেন্সিং ডিভাইস নেই। ইনসুলেশন বার্ধক্য এবং সরঞ্জামের ফুটো হওয়ার মতো বিপদগুলি প্রাথমিকভাবে সনাক্ত করা যায়নি; সমস্যাগুলি কেবল তখনই চিহ্নিত করা হয়েছিল যখন একটি ত্রুটি ব্রেকারটি ট্রিপ করার পর্যায়ে বাড়তে থাকে, যার ফলে বিপদ প্রতিরোধ এবং নিয়ন্ত্রণে একটি উল্লেখযোগ্য ব্যবধান ঘটে। লুকানো ফুটো ত্রুটিগুলি সনাক্ত করা কঠিন, যার ফলে সমস্যা সমাধানের দক্ষতা অত্যন্ত কম। শপিং মলগুলিতে অসংখ্য পাওয়ার ডিস্ট্রিবিউশন সার্কিট এবং জটিল তারের বৈশিষ্ট্য রয়েছে; যখন একটি ফুটো ত্রুটি দেখা দেয়, সমস্যা সমাধানের জন্য সার্কিটগুলির একের পর এক শক্তি কাটার প্রয়োজন হয়। একটি একক ত্রুটি গড়ে চার ঘণ্টার বেশি সময় নেয়। ঘন ঘন বিদ্যুৎ বিভ্রাট দোকানের কার্যক্রমকে মারাত্মকভাবে ব্যাহত করে, এবং খাদ্য ও পানীয় ভাড়াটেরা উপাদান নষ্ট হওয়ার কারণে বারবার ক্ষতির সম্মুখীন হয়েছে।

অগ্নি নিরাপত্তা গ্রহণযোগ্যতা মান মেনে চলা নিয়ন্ত্রক ঝুঁকি তৈরি করে। বর্তমান অগ্নি নিরাপত্তা প্রবিধানগুলি ঘনবসতিপূর্ণ বাণিজ্যিক স্থানগুলিতে অবশিষ্ট কারেন্ট-ভিত্তিক বৈদ্যুতিক অগ্নি পর্যবেক্ষণ ডিভাইসগুলির ইনস্টলেশনকে বাধ্যতামূলক করে। মূল সিস্টেমে এই ফাংশনের অভাব ছিল - অগ্নি নিরাপত্তা গ্রহণের জন্য একটি গুরুতর ত্রুটি - সংশোধনের জন্য জোর করে বন্ধ করার ঝুঁকি তৈরি করে।

বার্ধক্যজনিত ওয়্যারিং ফুটো ঝুঁকি বাড়ায়। বিল্ডিংটি এক দশকেরও বেশি সময় ধরে চালু আছে, এবং কিছু তারের নিরোধক পুরানো হয়েছে বা আর্দ্রতার ক্ষতি হয়েছে। উচ্চ আর্দ্রতার কারণে ভূগর্ভস্থ সুপারমার্কেট এলাকায় ফুটো হওয়ার ঝুঁকি বিশেষত তীব্র, সম্ভাব্য আগুনের ঝুঁকি তৈরি করে।

III. সরঞ্জাম কনফিগারেশন এবং সিস্টেম ডিজাইন

সম্পূর্ণ সার্কিট কভারেজ নিশ্চিত করার জন্য, বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমারের ছয়টি স্পেসিফিকেশন (অভ্যন্তরীণ ব্যাসের উপর ভিত্তি করে) নির্বাচন করা হয়েছিল, যা তারের স্পেসিফিকেশন এবং বিভিন্ন সার্কিটের লোডের ধরন অনুসারে তৈরি করা হয়েছিল। মূল নকশা নীতি অন্তর্ভুক্ত:

জিরো-সিকোয়েন্স পরিমাপের নীতি: সমস্ত ফেজ লাইন এবং নিরপেক্ষ লাইন একই দিকে ট্রান্সফরমারের অ্যাপারচারের মধ্য দিয়ে যায়। স্বাভাবিক ক্রিয়াকলাপের অধীনে, ভেক্টর যোগফল শূন্য হয়; যখন ফুটো হয়, অবশিষ্ট কারেন্ট একটি সংকেত প্ররোচিত করে যা মনিটরিং ডিটেক্টরে প্রেরণ করা হয়।

টায়ার্ড অ্যালার্ম থ্রেশহোল্ড: অ্যালার্ম থ্রেশহোল্ড টার্মিনাল সার্কিটের জন্য 300mA এবং ট্রাঙ্ক সার্কিটের জন্য 1A–2A সেট করা হয়েছে, প্রাথমিক ত্রুটি সতর্কতার জন্য প্রয়োজনীয় সংবেদনশীলতার সাথে মিথ্যা অ্যালার্ম প্রতিরোধ করার প্রয়োজনীয়তার ভারসাম্য বজায় রাখে।

শিখা-প্রতিরোধক নিরোধক নকশা: ট্রান্সফরমার হাউজিং উচ্চ-তাপমাত্রা প্রতিরোধী, শিখা-প্রতিরোধী উপাদান দিয়ে তৈরি, যা পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের ভিতরে আবদ্ধ, উচ্চ-তাপমাত্রা পরিবেশের জন্য উপযুক্ত; নিরোধক কর্মক্ষমতা কম ভোল্টেজ বৈদ্যুতিক নিরাপত্তা মান পূরণ করে.

স্ট্যান্ডার্ডাইজড ইন্সটলেশন: ডিস্ট্রিবিউশন ক্যাবিনেটের অভ্যন্তরে স্ক্রু-ফিক্সিংয়ের জন্য ইউনিটগুলি একটি সমন্বিত মাউন্টিং বেস সহ আসে; টার্মিনালগুলিতে একটি আদর্শ প্লাগ-ইন ডিজাইন রয়েছে, যা সুবিধাজনক ইনস্টলেশন এবং সুরক্ষিত সংযোগ নিশ্চিত করে।

IV প্রকল্প হাইলাইট

বিভিন্ন ক্যাবলিং পরিস্থিতির জন্য বিস্তৃত স্পেসিফিকেশন কভারেজ: ছোট-বোর (φ25mm) থেকে বড়-বোর (φ200mm) মডেলের নির্বাচনের রেঞ্জ, আলোর শাখা লাইন থেকে প্রধান আগত লাইন পর্যন্ত প্রতিটি সার্কিটকে পুরোপুরি মিটমাট করে। মানসম্মত সরবরাহ কাস্টম উত্পাদনের প্রয়োজনীয়তা দূর করে, যার ফলে নির্মাণের সময়কাল সংক্ষিপ্ত হয়। স্থিতিশীল পরিমাপের নির্ভুলতা এবং কম মিথ্যা অ্যালার্ম রেট: সমানভাবে বিতরণ করা উইন্ডিং সহ একটি উচ্চ-ব্যপ্তিযোগ্যতা টরয়েডাল কোর ব্যবহার করা অবশিষ্ট বর্তমান পরিমাপ এবং নিম্ন-কারেন্ট সংকেতগুলির সঠিক সনাক্তকরণে দুর্দান্ত রৈখিকতা নিশ্চিত করে। পোস্ট-কমিশনিং ডেটা দেখায় যে অ্যালার্ম নির্ভুলতার হার 96% ছাড়িয়ে গেছে, ঘন ঘন মিথ্যা অ্যালার্ম স্বাভাবিক পাওয়ার ব্যবহারে ব্যাঘাত ঘটায় এমন কোনও উদাহরণ নেই।

ন্যূনতম পাওয়ার বাধা সহ সুবিধাজনক ইনস্টলেশন: একটি বেস-মাউন্ট ফিক্সচারের সাথে মিলিত ফিড-থ্রু ডিজাইন শুধুমাত্র নির্দিষ্ট সার্কিটকে সম্বোধন করা হচ্ছে পাওয়ার ডাউন করে ইনস্টলেশনের অনুমতি দেয়; ট্রান্সফরমার প্রতি গড় ইনস্টলেশন সময় প্রায় 15 মিনিট। শপিং মলের ব্যবসায়িক ক্রিয়াকলাপের উপর প্রভাব কমিয়ে সম্পূর্ণ প্রকল্পটি মাত্র 12 দিনের মধ্যে সম্পন্ন হয়েছিল - নির্ধারিত সময়ের অনেক আগে।

শিখা-প্রতিরোধী এবং উচ্চ-তাপমাত্রা প্রতিরোধী, কঠোর ক্যাবিনেট পরিবেশের জন্য উপযুক্ত: হাউজিং শিখা-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিকের তৈরি, যখন কোর এবং উইন্ডিংগুলি আর্দ্রতা সুরক্ষার জন্য ইপোক্সি রজনে আবদ্ধ থাকে। ইউনিটটি বিদ্যুৎ বিতরণ ক্যাবিনেটের আবদ্ধ, উচ্চ-তাপমাত্রা (40° সেন্টিগ্রেডের উপরে) পরিবেশে দীর্ঘমেয়াদী অপারেশন চলাকালীন অবনতি ছাড়াই নিরোধক কর্মক্ষমতা এবং পরিমাপের সঠিকতা বজায় রাখে।

ভিজ্যুয়াল O&M-এর জন্য ব্যাকএন্ড সিস্টেমের সাথে ইন্টিগ্রেশন: ট্রান্সফরমার আউটপুট সিগন্যাল বৈদ্যুতিক ফায়ার মনিটরিং ডিটেক্টরগুলিতে ফিড করে এবং ফায়ার কন্ট্রোল রুমের ব্যাকএন্ড সিস্টেমে একত্রিত হয়। এটি প্রতিটি সার্কিটের জন্য অবশিষ্ট বর্তমান মানগুলির রিয়েল-টাইম পর্যবেক্ষণ সক্ষম করে; সীমা অতিক্রম করা হলে, একটি স্বয়ংক্রিয় পপ-আপ অ্যালার্ম নির্দিষ্ট সার্কিট অবস্থান প্রদর্শন করে, যা O&M কর্মীদের অবিলম্বে ত্রুটি চিহ্নিত করতে দেয়।

V. রেট্রোফিটিং এর পরে অপারেশনাল ফলাফল

বিশেষায়িত অগ্নি নিরাপত্তা গ্রহণযোগ্যতা পরিদর্শন সফলভাবে পাস করেছে: রেট্রোফিট করার পর, সিস্টেমটি বৈদ্যুতিক অগ্নি নিরাপত্তার জন্য স্থানীয় ফায়ার রেসকিউ এজেন্সির বিশেষ গ্রহণযোগ্যতা পরিদর্শন পাস করেছে। অবশিষ্ট বর্তমান মনিটরিং ফাংশন, অ্যালার্ম লজিক, এবং গ্রেডেড সুরক্ষা স্কিমগুলি সমস্ত GB 14287 স্ট্যান্ডার্ড মেনে চলে, যা পূর্ববর্তী সম্মতির সমস্যাগুলি সম্পূর্ণরূপে সমাধান করে৷

ফল্ট প্রারম্ভিক সতর্কতা এবং স্থানীয়করণের দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়েছে: 2025 সালের শেষ নাগাদ, সিস্টেমটি অতিরিক্ত অবশিষ্ট কারেন্টের 27টি ঘটনার জন্য প্রাথমিক সতর্কতা জারি করেছিল (19টি ভাড়াটে সরঞ্জামগুলিতে নিরোধক ত্রুটির কারণে এবং 8টি তারের মধ্যে আর্দ্রতা বা বার্ধক্যজনিত কারণে)। O&M কর্মীরা সরাসরি শঙ্কিত সার্কিটের উপর ভিত্তি করে ত্রুটিগুলি চিহ্নিত করতে পারে; গড় সমস্যা সমাধানের সময় কমিয়ে 20 মিনিটের নিচে করা হয়েছিল, যা কার্যকারিতার 85% বৃদ্ধির প্রতিনিধিত্ব করে।

বৈদ্যুতিক অগ্নি ঝুঁকির ক্লোজড-লুপ ব্যবস্থাপনা: কোনো সার্কিট ট্রিপিং হওয়ার আগে সমস্ত ফুটো বিপদ সংশোধন করা হয়েছিল। রেট্রোফিটের পর থেকে, লিকেজের কারণে কোনো অপরিকল্পিত বিদ্যুৎ বিভ্রাট হয়নি, এবং ভূগর্ভস্থ সুপারমার্কেট এলাকায় আর্দ্রতা-সম্পর্কিত ফুটো ঝুঁকি কার্যকরভাবে নিয়ন্ত্রণ করা হয়েছে, যার ফলে সারা বছর শূন্য বৈদ্যুতিক নিরাপত্তা দুর্ঘটনা ঘটেনি। অপারেশনাল এবং রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে হ্রাস করা হয়; লিকেজ ত্রুটিগুলির ম্যানুয়াল, সার্কিট-বাই-সার্কিট সমস্যা সমাধানের প্রয়োজন নেই, যার ফলে বিদ্যুৎ বিভ্রাটের কারণে ব্যবসায়ীদের ক্ষতি কমানো যায় এবং ম্যানুয়াল পরিদর্শন খরচ কমানো যায়। যন্ত্রপাতি কোনো ক্ষতি বা সংকেত প্রবাহ ছাড়া স্থিরভাবে কাজ করে, ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়।

VI. মামলার সারাংশ

বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমার বৈদ্যুতিক ফায়ার মনিটরিং সিস্টেমে একটি মূল সেন্সিং উপাদান হিসাবে কাজ করে এবং বাণিজ্যিক ভবন, আবাসিক কমপ্লেক্স, শিল্প সুবিধা এবং পৌরসভার স্থান সহ বিভিন্ন কম-ভোল্টেজ পাওয়ার বিতরণ পরিবেশে ব্যাপকভাবে প্রযোজ্য। ফিড-থ্রু জিরো-সিকোয়েন্স পরিমাপ নীতি ব্যবহার করে, এটি সার্কিটের মধ্যে মিনিটের ফুটো সংকেতগুলি সঠিকভাবে সনাক্ত করে, সম্ভাব্য বৈদ্যুতিক অগ্নি ঝুঁকির প্রাথমিক সনাক্তকরণ, সতর্কতা এবং প্রতিকার সক্ষম করে।

ব্যাপক মডেল নির্বাচন, মানসম্মত ইনস্টলেশন, এবং পদ্ধতিগত একীকরণের মাধ্যমে, এই প্রকল্পটি বার্ধক্যজনিত বাণিজ্যিক কমপ্লেক্সগুলির সংস্কারে বৃত্তাকার অবশিষ্ট বর্তমান ট্রান্সফরমারগুলির উচ্চ অভিযোজনযোগ্যতা এবং নির্ভরযোগ্যতা প্রদর্শন করেছে, যা কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে অগ্নি নিরাপত্তা আপগ্রেড করার জন্য প্রয়োজনীয় উপাদান হিসাবে প্রমাণিত হয়েছে।
