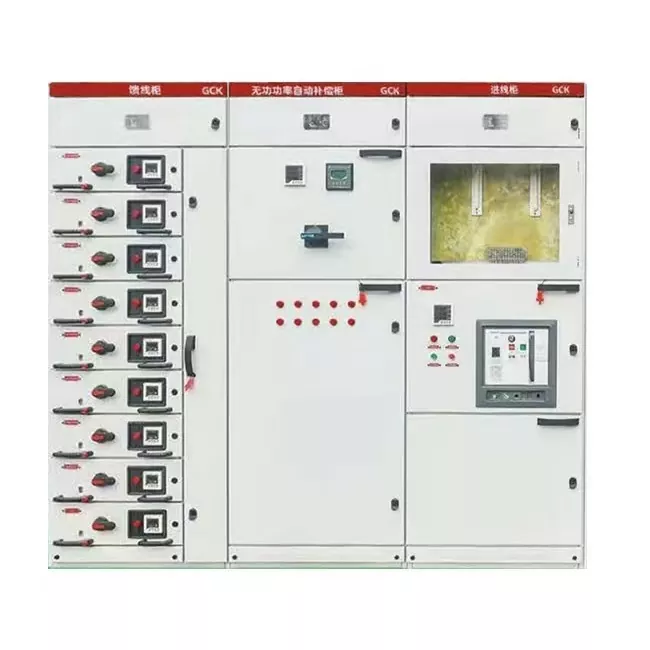

GCK ড্র-আউট বিতরণ মন্ত্রিসভা

আপনি কি এখনও ডিস্ট্রিবিউশন রুমে সীমিত জায়গার কারণে বিরক্ত? অথবা আপনি কি একটি ছোট সার্কিট ব্যর্থতার সম্মুখীন হয়েছেন যা রক্ষণাবেক্ষণের জন্য সম্পূর্ণ উত্পাদন লাইন বন্ধ করতে বাধ্য করেছে, যার ফলে বিশাল অর্থনৈতিক ক্ষতি হয়েছে? যদিও ঐতিহ্যগত স্থির ক্যাবিনেটগুলি সস্তা, রক্ষণাবেক্ষণের জন্য একটি সম্পূর্ণ বিদ্যুৎ বিভ্রাট প্রয়োজন; হাই-এন্ড MNS সিস্টেমের চমৎকার কর্মক্ষমতা থাকলেও, এর উচ্চ খরচ প্রায়ই অনেক প্রকল্পকে বাধা দেয়।

জুনরে ইলেক্ট্রিক্যালের GCK ড্র-আউট ডিস্ট্রিবিউশন ক্যাবিনেটটি এই দ্বিধাকে মোকাবেলা করার জন্য সঠিকভাবে ডিজাইন করা হয়েছে। আমরা ঐতিহ্যগত বড় আকারের ড্রয়ারের নকশা পরিত্যাগ করেছি এবং একটি অপ্টিমাইজ করা 1/2 মডিউল ইউনিট গ্রহণ করেছি। এই ডিজাইনটি শুধুমাত্র ডিস্ট্রিবিউশন রুমের ফ্লোর স্পেসকে উল্লেখযোগ্যভাবে হ্রাস করে না বরং "পাওয়ার-অফ রক্ষণাবেক্ষণ"ও সম্ভব করে তোলে, যা রক্ষণাবেক্ষণের কারণে মেশিন ডাউনটাইমের উদ্বেগকে সম্পূর্ণরূপে দূর করে, এবং সেইসব প্রকল্পের জন্য উপযুক্ত পছন্দ যার জন্য কর্মক্ষমতা এবং বাজেট উভয়ই প্রয়োজন।

মূল শক্তি

GCK ড্র-আউট ডিস্ট্রিবিউশন ক্যাবিনেটের মূল প্রতিযোগিতার গতিশীল অপারেশন এবং স্থান ব্যবহার করার ক্ষমতার মধ্যে রয়েছে:

অতি-উচ্চ সার্কিট ঘনত্ব: 1/2 মডুলার ড্রয়ার ইউনিট ব্যবহার করে, একটি একক ক্যাবিনেট 18টি স্বাধীন সার্কিট পর্যন্ত মিটমাট করতে পারে, যা ঐতিহ্যগত GCS ক্যাবিনেটের দ্বিগুণ ক্ষমতা। এর মানে হল একই ফ্লোর স্পেস দিয়ে, আপনি পাওয়ার ডিস্ট্রিবিউশন ক্ষমতার দ্বিগুণ অর্জন করতে পারেন, উল্লেখযোগ্যভাবে স্থানের ব্যবহার বাড়াতে পারেন।

"শূন্য ডাউনটাইম" রক্ষণাবেক্ষণ অর্জন করা: ড্রয়ারের ইউনিটগুলিতে স্পষ্ট "কাজ করা, পরীক্ষা, বিচ্ছেদ" তিন-অবস্থানের যান্ত্রিক ইন্টারলক রয়েছে। যখন একটি সার্কিট ব্যর্থ হয়, তখন অপারেটররা ব্যাটারি প্রতিস্থাপনের মতো রক্ষণাবেক্ষণের জন্য ত্রুটিপূর্ণ ড্রয়ারটি সহজেই সরাতে পারে, যখন সংলগ্ন সার্কিটগুলি স্বাভাবিকভাবে চলতে থাকে, সম্পূর্ণ লাইন জুড়ে বিদ্যুৎ বিভ্রাট দূর করে।

সর্বোত্তম খরচ-কার্যকারিতা: ব্যয়বহুল MNS সিস্টেমের তুলনায়, আমাদের GCK ক্যাবিনেটগুলি একই সুবিধাজনক অপারেশন অভিজ্ঞতা প্রদান করে যখন উল্লেখযোগ্যভাবে সংগ্রহের খরচ হ্রাস করে, আপনাকে একটি ভাল বিনিয়োগ-আউটপুট অনুপাতের সাথে পরিকাঠামো প্রকল্পগুলিতে দাঁড়াতে সাহায্য করে।

পেশাদার উত্পাদন

2013 সালে প্রতিষ্ঠিত একজন পেশাদার নির্মাতা হিসাবে, জুনরে ইলেক্ট্রিক্যালের একটি আধুনিক উত্পাদন সুবিধা রয়েছে। আমরা শুধুমাত্র ISO, CCC, এবং CE এর মতো আন্তর্জাতিক প্রামাণিক শংসাপত্রই ধারণ করি না, কিন্তু লেজার কাটা থেকে সুনির্দিষ্ট নমন পর্যন্ত উন্নত উত্পাদন লাইনের একটি সম্পূর্ণ সেটও রয়েছে।

এই GCK ড্র-আউট ডিস্ট্রিবিউশন ক্যাবিনেট কঠোরভাবে আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়। মন্ত্রিসভা গঠন উচ্চ-শক্তি মডুলার প্রোফাইল ব্যবহার করে একত্রিত করা হয়, উভয় দৃঢ়তা এবং নির্ভুলতা বৈশিষ্ট্যযুক্ত। অভ্যন্তরটি ঘন উচ্চ-পরিবাহিতা কপার বাসবার দিয়ে সজ্জিত, যার রেট করা বর্তমান পরিসীমা 630A থেকে 4000A, এবং স্বল্পমেয়াদী 80kA পর্যন্ত কারেন্ট সহ্য করা, ভারী লোড স্টার্টআপ বা শর্ট-সার্কিট প্রভাবের মধ্যেও স্থিতিশীলতা নিশ্চিত করে। একটি IP40 সুরক্ষা স্তরের সাথে মিলিত, এটি কার্যকরভাবে ধুলো এবং বিদেশী বস্তুকে আলাদা করতে পারে। একটি ধুলো-বোঝাই কর্মশালায় বা ঘন ঘন কর্মীদের চলাচল সহ একটি বাণিজ্যিক এলাকায়, এটি অভ্যন্তরীণ উপাদানগুলির বিশুদ্ধতা এবং নিরাপত্তার নিশ্চয়তা দিতে পারে।

প্রযুক্তিগত বৈশিষ্ট্য:

প্রযোজ্য পরিস্থিতিতে:

মাঝারি আকারের কারখানা: মূল উৎপাদন লাইনের জন্য বিদ্যুৎ বিতরণ, সীমিত বাজেটের সাথে কিন্তু সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজন।

বাণিজ্যিক কমপ্লেক্স: শপিং মল এবং অফিস বিল্ডিংয়ের জন্য আলো এবং বিদ্যুৎ বিতরণ, বিদ্যুৎ বিভ্রাটের অনুমতি দেওয়া উচিত নয়।

হাসপাতাল/পরিকাঠামো: অবিচ্ছিন্ন বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা সহ পাবলিক সুবিধা এবং শিল্প পার্ক।

কেন জুনরে বৈদ্যুতিক চয়ন?

জুনরে বৈদ্যুতিক নির্বাচন করা শুধুমাত্র একটি সরবরাহকারী নির্বাচন করা নয়, বরং একটি নির্ভরযোগ্য অংশীদার নির্বাচন করা। আমাদের একটি পেশাদার দল রয়েছে যা আপনাকে দ্রুত এবং সুনির্দিষ্ট কাস্টমাইজড পরিষেবা সরবরাহ করতে পারে। আমরা বিশ্বব্যাপী দ্রুত প্রতিক্রিয়া 24/7 অফার করার প্রতিশ্রুতি দিই। আপনি যদি একটি GCK ড্র-আউট ডিস্ট্রিবিউশন ক্যাবিনেট খুঁজছেন যা স্থান এবং অপারেশন সমস্যার সমাধান করতে পারে, তাহলে আর দ্বিধা করবেন না। বিনামূল্যে প্রযুক্তিগত পরামর্শ এবং উদ্ধৃতি পেতে অবিলম্বে আমাদের সাথে যোগাযোগ করুন.

কেস স্টাডি

এই প্রকল্পটি একটি বড় আকারের ইলেকট্রনিক উপাদান উত্পাদন কর্মশালার জন্য বিদ্যুৎ বিতরণ ব্যবস্থার আপগ্রেডের সাথে জড়িত। এই সুবিধাটি অসংখ্য পরিবর্তনশীল-ফ্রিকোয়েন্সি উত্পাদন লাইন, নির্ভুল মেশিনিং সরঞ্জাম, কেন্দ্রীয় এয়ার কন্ডিশনার সিস্টেম এবং স্বয়ংক্রিয় MCC (মোটর কন্ট্রোল সেন্টার) সার্কিটগুলি পরিচালনা করে, যা ঘন ঘন সরঞ্জামের স্টার্ট-স্টপ চক্র এবং উল্লেখযোগ্য লোড ওঠানামা দ্বারা চিহ্নিত করা হয়। আসল ফিক্সড-টাইপ GGD ডিস্ট্রিবিউশন ক্যাবিনেটগুলি অসংগঠিত সার্কিটরি এবং কঠিন রক্ষণাবেক্ষণের কারণে ভুগছে; একটি একক সার্কিটে একটি ত্রুটি সহজেই সমগ্র বাসবার বিভাগকে প্রভাবিত করতে পারে, যা উৎপাদনের ধারাবাহিকতাকে মারাত্মকভাবে আপস করে।

বিতরণের নিরাপত্তা, রক্ষণাবেক্ষণের দক্ষতা এবং বিদ্যুৎ সরবরাহের স্থিতিশীলতা বাড়াতে, পুরো প্ল্যান্টের কম-ভোল্টেজ বিতরণ ব্যবস্থা GCK প্রত্যাহারযোগ্য লো-ভোল্টেজ সুইচগিয়ার দিয়ে প্রতিস্থাপিত হয়েছিল। এই ইউনিটগুলি কর্মশালার শক্তি বিতরণ, আলো বিতরণ, পরিবর্তনশীল-ফ্রিকোয়েন্সি সরঞ্জাম ফিডার এবং কেন্দ্রীভূত প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ নিয়ন্ত্রণ পরিচালনা করে।

আপগ্রেড করার আগে সমস্যা

উচ্চ রক্ষণাবেক্ষণের ঝুঁকি এবং দীর্ঘায়িত ডাউনটাইম: পুরানো স্থির ক্যাবিনেটের একক সার্কিটে ত্রুটি মেরামতের জন্য পুরো বিভাগে বিদ্যুৎ বন্ধ করতে হবে; জটিল স্ক্রু-ভিত্তিক ওয়্যারিং এবং সময় গ্রাসকারী জরুরী মেরামত উত্পাদন লাইনের আউটপুটকে মারাত্মকভাবে প্রভাবিত করেছে।

ফল্ট প্রচারের উচ্চ ঝুঁকি: স্বাধীন কম্পার্টমেন্টের অভাবের অর্থ হল একটি সার্কিটে শর্ট সার্কিট বা আরসিং সহজেই পার্শ্ববর্তী সার্কিটে ছড়িয়ে পড়তে পারে, যার ফলে ব্যাপক বিদ্যুৎ বিভ্রাট হতে পারে।

ক্ষমতা সম্প্রসারণে অসুবিধা: স্থির ক্যাবিনেট সার্কিটগুলিতে নমনীয়তার অভাব ছিল, যার ফলে সহজে ক্ষমতা যোগ করা বা নতুন স্বয়ংক্রিয় সরঞ্জামগুলির জন্য সার্কিটগুলি পরিবর্তন করা অসম্ভব।

যোগাযোগ বিন্দুতে গুরুতর অতিরিক্ত উত্তাপ: দীর্ঘমেয়াদী অপারেশন চলাকালীন ঐতিহ্যবাহী টার্মিনালের অক্সিডেশনের ফলে অতিরিক্ত গরম এবং পিক লোডের সময় বহির্গামী ফিডার ক্যাবিনেটের ঘন ঘন ট্রিপিং হয়।

কম O&M দক্ষতা: হট-সোয়াপিং বা অতিরিক্ত ড্রয়ার ইউনিট ব্যবহার করতে অক্ষমতার অর্থ হল যে বিদ্যুৎ বিভ্রাটের সমস্যা সমাধান করা।

সরঞ্জাম কনফিগারেশন পরিকল্পনা

কর্মশালার লোড শ্রেণীবিভাগ এবং প্রক্রিয়া প্রয়োজনীয়তার উপর ভিত্তি করে, GCK প্রত্যাহারযোগ্য লো-ভোল্টেজ সুইচগিয়ার কম-ভোল্টেজ বিতরণ কক্ষ জুড়ে ইনস্টল করা হয়েছিল। কনফিগারেশনে ইনকামিং ফিডার ক্যাবিনেট, বাস-টাই ক্যাবিনেট, MCC মোটর ফিডার ক্যাবিনেট (প্রত্যাহারযোগ্য টাইপ), ক্যাপাসিটর ক্ষতিপূরণ ক্যাবিনেট এবং লাইটিং ক্যাবিনেট অন্তর্ভুক্ত রয়েছে, সবগুলোই একটি মডুলার ড্রয়ারের কাঠামো এবং স্বাধীন বগির নকশা বিশিষ্ট। মূল সরঞ্জাম বিশেষ উল্লেখ

ক্যাবিনেটের ধরন: GCK লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

রেটেড ভোল্টেজ: 380V/400V

রেট ইনসুলেশন ভোল্টেজ: 660V

কাঠামোগত বৈশিষ্ট্য: স্বাধীন কার্যকরী বগি (বিচ্ছিন্ন বাসবার, কেবল এবং ড্রয়ারের কম্পার্টমেন্ট) সহ সম্পূর্ণরূপে আবদ্ধ ধাতব কাঠামো

ড্রয়ারের কার্যকারিতা: চারটি অবস্থানের বৈশিষ্ট্য রয়েছে—পরিষেবা, পরীক্ষা, সংযোগ বিচ্ছিন্ন এবং প্রত্যাহার—বিদ্যুতের বাধা ছাড়াই রক্ষণাবেক্ষণ এবং অতিরিক্ত ড্রয়ারগুলির সাথে দ্রুত প্রতিস্থাপনের অনুমতি দেয়

সুরক্ষা রেটিং: IP30

অ্যাপ্লিকেশন পরিস্থিতি: শিল্প কর্মশালা MCC (মোটর কন্ট্রোল সেন্টার) অ্যাপ্লিকেশন, লোডের জন্য ঘন ঘন শুরু/বন্ধ করা প্রয়োজন এবং উচ্চ-নির্ভরযোগ্য অবিচ্ছিন্ন উত্পাদন প্রক্রিয়া

রেট্রোফিট হাইলাইট

মডুলার ড্রয়ার ডিজাইন: প্রতিটি পাওয়ার সার্কিটে একটি স্বাধীন ড্রয়ার থাকে, যা পারস্পরিক বিচ্ছিন্নতা এবং উচ্চ নিরাপত্তা নিশ্চিত করে।

দ্বৈত ইন্টারলকিং (বৈদ্যুতিক এবং যান্ত্রিক): ভুল অপারেশন এবং অন-লোড সন্নিবেশ/প্রত্যাহার প্রতিরোধ করে, মানব-ত্রুটি দুর্ঘটনা দূর করে।

বাস-টাই ক্যাবিনেটের সাথে ডুয়াল-বাসবার বিভাগীয় নকশা: বিভাগীয় বিদ্যুৎ সরবরাহ, লোড ব্যালেন্সিং এবং ফল্ট আইসোলেশন সক্ষম করে।

পর্যাপ্ত অতিরিক্ত ড্রয়ার সার্কিট: ভবিষ্যতের সরঞ্জাম সম্প্রসারণ এবং প্রক্রিয়া পরিবর্তনের প্রয়োজন মিটমাট করে।

পোস্ট-রেট্রোফিট অপারেশনাল পারফরম্যান্স

উল্লেখযোগ্যভাবে উন্নত ফল্ট হ্যান্ডলিং দক্ষতা: একক-সার্কিট ত্রুটিগুলি একটি অতিরিক্ত ড্রয়ারে সরাসরি অদলবদল করে সমাধান করা যেতে পারে; জরুরী মেরামতের সময় 1-2 ঘন্টা থেকে কমিয়ে 5 মিনিটের নিচে করা হয়, উত্পাদন লাইন ডাউনটাইম ক্ষতিকে মারাত্মকভাবে হ্রাস করে।

বর্ধিত নিরাপত্তা: স্বাধীন বগি গঠন সম্পূর্ণরূপে ক্রস-সার্কিট শর্ট-সার্কিট দুর্ঘটনা দূর করে, ত্রুটি প্রচার এবং আর্ক মাইগ্রেশন প্রতিরোধ করে।

সাধারণ সরঞ্জামের তাপমাত্রা বৃদ্ধি: প্লাগ-ইন প্রাথমিক পরিচিতিতে স্থিতিশীল যোগাযোগ; অক্সিডেশনের কারণে অতিরিক্ত গরম হয় না; পিক লোড সময়কালে স্থিতিশীল অপারেশন।

বর্ধিত বিদ্যুৎ সরবরাহের ধারাবাহিকতা: বাস-টাই ক্ষমতা সহ বিভাগীয় বিদ্যুত সরবরাহ নিশ্চিত করে যে একটি বিভাগে রক্ষণাবেক্ষণ ওয়ার্কশপ-ব্যাপী উত্পাদন ব্যাহত না করে। হ্রাসকৃত O&M খরচ: 10-বছরের জীবনচক্র রক্ষণাবেক্ষণের খরচ স্থির ধরণের ক্যাবিনেটের তুলনায় প্রায় 20% কম, যা রক্ষণাবেক্ষণের জন্য ঘন ঘন ফাস্টেনার শক্ত করা বা বড় আকারের পাওয়ার বিভ্রাটের প্রয়োজনীয়তা দূর করে।

মামলার সারাংশ

জিসিকে প্রত্যাহারযোগ্য ক্যাবিনেটগুলি অবিচ্ছিন্ন শিল্প উত্পাদন, ঘন ঘন সরঞ্জাম শুরু/স্টপ চক্র এবং বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ দক্ষতার জন্য উচ্চ চাহিদা জড়িত পরিস্থিতিগুলির জন্য আদর্শভাবে উপযুক্ত। প্রথাগত GGD ফিক্সড ক্যাবিনেটের তুলনায়, তারা নিরাপত্তা ইন্টারলকিং, স্বাধীন পৃথকীকরণ, দ্রুত ইউনিট প্রতিস্থাপন, নমনীয় প্রসারণ এবং শক্তিশালী ফল্ট আইসোলেশন ক্ষমতার মতো সুবিধা প্রদান করে, যা তাদের ফ্যাক্টরি MCC এবং শিল্প লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন রেট্রোফিটের জন্য পছন্দের পছন্দ করে তোলে।
