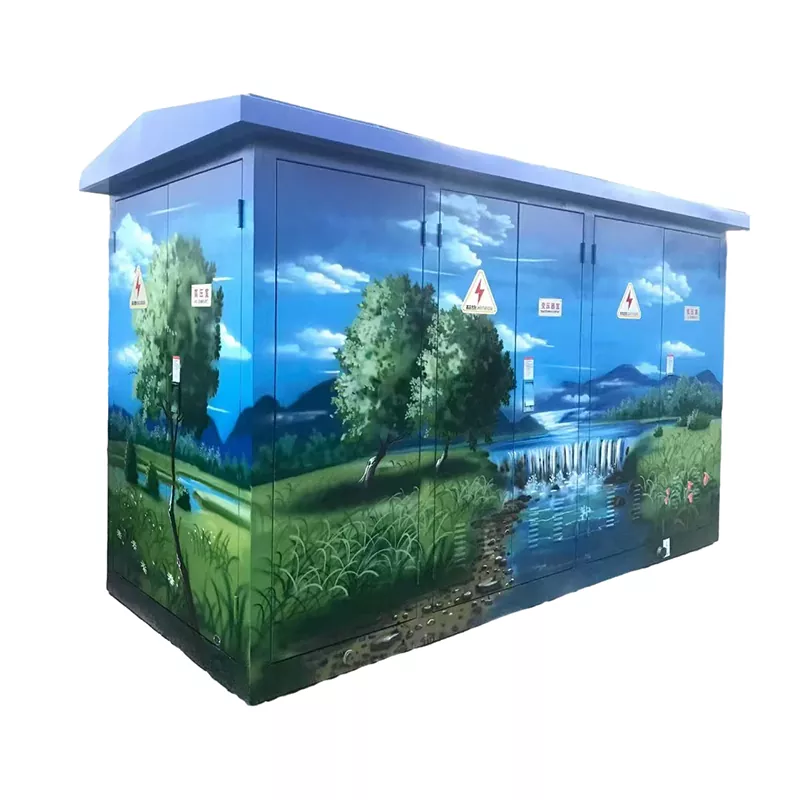

DFW-12 কেবল শাখা বক্স

Junray বৈদ্যুতিক DFW-12 ক্যাবল ব্রাঞ্চ বক্স হল একটি কমপ্যাক্ট, খরচ-কার্যকর সমাধান একটি একক 10kV কেবলকে একাধিক শাখায় বিভক্ত করার জন্য একটি রিং মেইন ইউনিট (RMU) প্রয়োজন ছাড়াই৷ সরাসরি বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, এতে একটি সম্পূর্ণ সিল করা ঘের, IP33/IP54/IP67 সুরক্ষা বিকল্প, 304 স্টেইনলেস স্টীল নির্মাণ এবং একটি অ্যান্টি-এজিং পাউডার আবরণ রয়েছে যা সূর্য এবং বৃষ্টির এক্সপোজার সহ্য করে। 2 থেকে 6টি শাখাকে সমর্থন করে, এটি বিশেষ সরঞ্জাম ছাড়াই দ্রুত প্লাগ-এন্ড-প্লে ইনস্টলেশন সক্ষম করে—উপকরণের খরচ এবং সিভিল ইঞ্জিনিয়ারিং খরচ উভয়ই হ্রাস করে। শহুরে তারের নেটওয়ার্ক, গ্রামীণ বিতরণ, ফটোভোলটাইক ক্যাবলিং, নির্মাণ সাইট এবং শিল্প পার্কের জন্য উপযুক্ত।

পণ্য বৈশিষ্ট্য

ক্যাবল ব্রাঞ্চিং: একটি একক 10kV কেবলকে একাধিক শাখায় বিভক্ত করার জন্য ডিজাইন করা হয়েছে, এই সমাধানটি একটি পৃথক রিং মেইন ইউনিট (RMU) নির্মাণের প্রয়োজন ছাড়াই কেবল ট্যাপিং সক্ষম করে, এটি কেবল-ভিত্তিক পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য পুরোপুরি উপযুক্ত করে তোলে।

কমপ্যাক্ট ফুটপ্রিন্ট: একটি অত্যন্ত কম্প্যাক্ট আকার এবং ন্যূনতম স্থানিক প্রয়োজনীয়তা সমন্বিত, DFW-12 কেবল শাখা বক্সটি ছোট রাস্তার ধারে বা বাইরের জায়গায় ইনস্টল করার জন্য আদর্শভাবে উপযুক্ত। একটি বড় ইনস্টলেশন সাইটের প্রয়োজন এড়ানোর মাধ্যমে, এটি উল্লেখযোগ্যভাবে জমি অধিগ্রহণ খরচ হ্রাস করে।

খরচ-কার্যকর: ঐতিহ্যবাহী রিং প্রধান ইউনিটগুলির তুলনায় কম খরচের পয়েন্ট অফার করে, এই সমাধানটি কেবল শাখার অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত লাভজনক। একটি RMU কেনার উচ্চ খরচ বহন করার পরিবর্তে, একটি ব্রাঞ্চিং বক্স যথেষ্ট - যার ফলে যথেষ্ট খরচ সাশ্রয় হয়।

সুবিধাজনক ইনস্টলেশন: দ্রুত স্থাপনার সুবিধা, ইনস্টলেশন প্রক্রিয়া অত্যন্ত সুবিধাজনক; কেবলগুলি সংযোগ করা ইউনিটটিকে অবিলম্বে ব্যবহারের জন্য প্রস্তুত করে তোলে। এই সুবিন্যস্ত সেটআপের জন্য ন্যূনতম সময় এবং প্রচেষ্টা প্রয়োজন, এটি দ্রুত-ট্র্যাক প্রকল্পগুলির জন্য আদর্শ পছন্দ করে তোলে।

প্রযুক্তিগত বিশেষ উল্লেখ

নির্ভুল কারুকাজ বিবরণ

1. তারের সংযোগকারী: বিশেষায়িত তারের সংযোগকারী নির্ভরযোগ্য সংযোগ এবং শাখা-অফ সহজতর করে।

2. বহিরঙ্গন সুরক্ষা: IP54-রেটেড সুরক্ষা জল এবং ধুলো প্রতিরোধ নিশ্চিত করে, যা DFW-12 কেবল শাখা বক্স বহিরঙ্গন পরিবেশের জন্য উপযুক্ত করে তোলে।

3. অ্যান্টি-এজিং লেপ: একটি বিশেষ বহিরঙ্গন পাউডার আবরণ বৈশিষ্ট্য যা বার্ধক্য প্রতিরোধ করে এবং অবনতি ছাড়াই সূর্যালোক এবং বৃষ্টির এক্সপোজার সহ্য করে।

4. সিল করা ঘের: একটি সম্পূর্ণ সিল করা কাঠামো জল এবং ধুলোর বিরুদ্ধে ব্যাপক সুরক্ষা প্রদান করে, অভ্যন্তরীণ সংযোগগুলিকে সুরক্ষিত করে৷

5. মান-সম্মত নকশা: সুবিধাজনক রক্ষণাবেক্ষণ এবং পরিদর্শন নিশ্চিত করার সময় নিরাপত্তা মান পূরণের জন্য প্রকৌশলী।

প্রযোজ্য পরিস্থিতি

Junray বৈদ্যুতিক দ্বারা নির্মিত DFW-12 কেবল শাখা বক্স এর জন্য উপযুক্ত:

আরবান কেবল নেটওয়ার্ক: শহুরে কেবল গ্রিড এবং তারের শাখা

গ্রামীণ তারের নেটওয়ার্ক: গ্রামীণ তারের গ্রিড এবং তারের শাখা

ফটোভোলটাইক ক্যাবলিং: পিভি ক্যাবল সিস্টেমের জন্য শাখা

কনস্ট্রাকশন সাইট ক্যাবলিং: কনস্ট্রাকশন সাইট ক্যাবল সিস্টেমের জন্য ব্রাঞ্চিং

ইন্ডাস্ট্রিয়াল পার্ক ক্যাবলিং: ইন্ডাস্ট্রিয়াল পার্ক ক্যাবল সিস্টেমের জন্য ব্রাঞ্চিং

গুণমানের নিশ্চয়তা

DFW-12 ক্যাবল ব্রাঞ্চ বক্সের জন্য জাতীয় মানগুলির সাথে কঠোরভাবে সম্মতিতে তৈরি, প্রতিটি ইউনিট স্থিতিশীল এবং নিরাপদ অপারেশন নিশ্চিত করতে কঠোর সিলিং এবং ভোল্টেজ পরীক্ষা সহ্য করে। আমরা কাস্টমাইজযোগ্য ব্রাঞ্চিং কনফিগারেশন অফার করি, যা আপনাকে আপনার নির্দিষ্ট কেবল ব্রাঞ্চিং প্রয়োজনীয়তা অনুসারে একটি বেসপোক ব্রাঞ্চ বক্স কমিশন করার অনুমতি দেয়—আপনার আবেদনের প্রয়োজনের জন্য নিখুঁত ফিট নিশ্চিত করে।

নাইরোবি, কেনিয়ার শিল্প পার্ক প্রকল্প

প্রকল্প ওভারভিউ

· প্রকল্পের নাম: নাইরোবিতে একটি শিল্প পার্কের জন্য কেবল বিতরণ প্রকল্প

· অবস্থান: নাইরোবি, কেনিয়া

· সমাপ্তির তারিখ: নভেম্বর 2025

· প্রকল্প স্কেল: শিল্প পার্কের মধ্যে 12টি উদ্যোগ; 24 তারের শাখা বাক্স

ব্যবহৃত পণ্য

· মডেল: DFW-12 উচ্চ-ভোল্টেজ তারের শাখা বক্স

· পরিমাণ: 24 ইউনিট

কনফিগারেশন: 1-ইন-2-আউট / 1-ইন-4-আউট; স্ট্যান্ডার্ড টাইপ; 304 স্টেইনলেস স্টীল

· সার্টিফিকেশন: CE প্রত্যয়িত

· বিশেষ প্রয়োজনীয়তা: আউটডোর ইনস্টলেশন; রক্ষণাবেক্ষণ-মুক্ত; আফ্রিকার উচ্চ-তাপমাত্রা পরিবেশের জন্য উপযুক্ত

সমাধান

কেনিয়ার শিল্প পার্কের একাধিক সংযোগ পয়েন্ট সহ একটি তারের বিতরণ ব্যবস্থা প্রয়োজন। সীমিত স্থানীয় রক্ষণাবেক্ষণ ক্ষমতার প্রেক্ষিতে, সরঞ্জাম নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য একটি উচ্চ চাহিদা ছিল। আমরা DFW-12 রপ্তানি সমাধান প্রদান করেছি:

1. শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা

· IP67 সুরক্ষা রেটিং এবং সম্পূর্ণরূপে সিল কাঠামো; আফ্রিকার গরম এবং ধূলিময় অবস্থার জন্য উপযুক্ত

· 304 চমৎকার জারা প্রতিরোধের সঙ্গে স্টেইনলেস স্টীল ঘের

· প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে +60°C); উচ্চ তাপমাত্রায় স্থিতিশীল অপারেশন

· রক্ষণাবেক্ষণ-মুক্ত নকশা, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের খরচ কমায়

2. সহজ ইনস্টলেশন

· কমপ্যাক্ট এবং লাইটওয়েট; পরিবহন এবং ইনস্টলেশনের জন্য সুবিধাজনক

· প্লাগ-ইন তারের সংযোগকারী দ্রুত এবং সহজ ইনস্টলেশনের জন্য অনুমতি দেয়

· কোন বিশেষ সরঞ্জামের প্রয়োজন নেই; ইনস্টলেশন স্থানীয় ইলেকট্রিশিয়ান দ্বারা সঞ্চালিত করা যেতে পারে

· একটি ডেডিকেটেড সুইচরুমের প্রয়োজনীয়তা দূর করে, সিভিল ইঞ্জিনিয়ারিং খরচ বাঁচায়

3. উচ্চ খরচ-কার্যকারিতা

· সাশ্রয়ী মূল্যের মূল্য; একটি সুইচরুম নির্মাণের চেয়ে 70% এর বেশি সস্তা

· CE প্রত্যয়িত, গুণমান নিশ্চিত করা

· ব্যাপক বিশ্বব্যাপী প্রয়োগের সাথে পরিপক্ক প্রযুক্তি

· সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন ইংরেজিতে দেওয়া

গ্রাহক প্রতিক্রিয়া

"আমাদের নাইরোবিতে আমাদের শিল্প পার্কের জন্য একটি সাশ্রয়ী এবং নির্ভরযোগ্য তারের বিতরণ সমাধান প্রয়োজন। Junray-এর DFW-12 কেবল শাখার বাক্সগুলি নিখুঁত ছিল — ইনস্টল করা সহজ, সুইচরুম তৈরির প্রয়োজন নেই এবং সম্পূর্ণ রক্ষণাবেক্ষণ-মুক্ত। তারা এখন 4 মাস ধরে চলছে, এমনকি গরম এবং ধুলোময় আবহাওয়ার মধ্যেও, এবং সবকিছুর জন্য অত্যন্ত উপযুক্ত মূল্য। "এবং সব কিছুর মূল্য খুবই উপযুক্ত।"

—— অপারেশন ম্যানেজার, কেনিয়া ইন্ডাস্ট্রিয়াল পার্ক

রেট্রোফিট প্রজেক্ট কেস স্টাডি

এই প্রকল্পে একটি পুরানো শহুরে আবাসিক এলাকায় ওভারহেড লাইনগুলিকে ভূগর্ভস্থ তারে রূপান্তর করা জড়িত। মূল 10kV সিস্টেমে বেয়ার ওভারহেড কন্ডাক্টর ব্যবহার করা হয়েছে; ওয়্যারিং অসংগঠিত ছিল, ব্যর্থতার হার বেশি ছিল, এবং সিস্টেমটি গাছ এবং আবহাওয়ার অবস্থার হস্তক্ষেপের জন্য অত্যন্ত সংবেদনশীল ছিল, এলাকায় ক্ষমতা সম্প্রসারণ এবং নিরাপদ বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয়েছিল। রেট্রোফিট সমস্ত ওভারহেড লাইনকে ভূগর্ভস্থ তারের সাথে প্রতিস্থাপন করে। ক্যাবল ব্রাঞ্চিং, রিং নেটওয়ার্ক ইন্টারকানেকশন এবং ফল্ট সেগমেন্টেশন/আইসোলেশন সহজতর করার জন্য লোড নোডগুলিতে উচ্চ-ভোল্টেজ শাখা স্যুইচিং সরঞ্জাম প্রয়োজন।

প্রকল্প এলাকা একাধিক উচ্চ-বৃদ্ধি আবাসিক ভবন, বাণিজ্যিক সুবিধা, এবং পাবলিক লাইটিং সিস্টেমগুলিকে অন্তর্ভুক্ত করে, যা কেন্দ্রীভূত লোড এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যতার জন্য কঠোর প্রয়োজনীয়তা দ্বারা চিহ্নিত করা হয়। সরু রাস্তাঘাট এবং ঘন ল্যান্ডস্কেপিংয়ের কারণে, সাইটটি বড় আকারের সুইচিং স্টেশন বা অন্দর উচ্চ-ভোল্টেজ সুইচগিয়ার ঘরের জন্য অনুপযুক্ত; ফলস্বরূপ, DFW-12 বহিরঙ্গন সম্পূর্ণরূপে উত্তাপযুক্ত তারের শাখা বাক্সগুলি নোড বিতরণ সরঞ্জাম হিসাবে নির্বাচিত হয়েছিল।

রেট্রোফিট করার আগে সমস্যা

মূল ওভারহেড লাইনে দুর্বল নিরোধক ছিল, যা বজ্রঝড়ের সময় ট্রিপিং এবং শর্ট সার্কিটের প্রবণতা তৈরি করে, যার ফলে উচ্চ বার্ষিক ব্যর্থতার হার হয়।

ওভারহেড লাইন শাখা সংযোগগুলি উন্মুক্ত করা হয়েছিল, যা সময়ের সাথে সাথে অক্সিডেশন এবং অতিরিক্ত উত্তাপের দিকে পরিচালিত করেছিল, যা নিরাপত্তার ঝুঁকি তৈরি করেছিল।

কোন বিভাজন বা বিচ্ছিন্নতা নোড ছিল; একটি একক-পয়েন্ট ত্রুটি সমগ্র লাইন বিভাগে বিদ্যুত বিভ্রাটের সৃষ্টি করে, যার ফলে পরিষেবা বিঘ্নিত হওয়ার বিস্তৃত সুযোগ ঘটে।

লাইনের ক্ষমতা প্রসারিত করা কঠিন ছিল, নতুন ইভি চার্জিং স্টেশন, লিফট এবং আলোক ব্যবস্থা থেকে ক্রমবর্ধমান লোডের চাহিদা মেটানো অসম্ভব হয়ে পড়েছিল।

ওভারহেড লাইনগুলি শহুরে চেহারা থেকে বিচ্ছিন্ন হয়েছে এবং শহুরে ভূগর্ভস্থ এবং ল্যান্ডস্কেপ উন্নতির জন্য মান পূরণ করতে ব্যর্থ হয়েছে।

সরঞ্জাম কনফিগারেশন পরিকল্পনা

সাইটের নোড লেআউট এবং পাওয়ার ডিস্ট্রিবিউশন ক্ষমতার উপর ভিত্তি করে, DFW-12 10kV আউটডোর তারের শাখা বাক্সগুলি লাইন বরাবর একাধিক স্থানে ইনস্টল করা হয়েছিল। এই ইউনিটগুলিতে SF6 লোড-ব্রেক সুইচ, সমর্থন রিং নেটওয়ার্ক কনফিগারেশন এবং ফল্ট বিভাজন/বিচ্ছিন্নতা রয়েছে, একটি রেট 630A এর কারেন্ট রয়েছে এবং সম্পূর্ণরূপে উত্তাপযুক্ত, সম্পূর্ণরূপে সিল করা আউটডোর-রেটেড ডিভাইস রয়েছে। মূল স্পেসিফিকেশন:

মডেল: DFW-12 আউটডোর হাই-ভোল্টেজ ক্যাবল ব্রাঞ্চ বক্স

রেটেড ভোল্টেজ: 12kV (10kV ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য)

রেট করা বর্তমান: 630A

কাঠামো: সম্পূর্ণরূপে উত্তাপযুক্ত, সম্পূর্ণরূপে আবদ্ধ, রক্ষণাবেক্ষণ-মুক্ত, বহিরঙ্গন মেঝে-স্ট্যান্ডিং ইউনিট

কার্যকরী বৈশিষ্ট্য: রিং নেটওয়ার্ক ইন্টারকানেকশন, ক্যাবল ব্রাঞ্চিং, ফল্ট সেগমেন্টেশন এবং আইসোলেশন, লাইভ-লাইন ইঙ্গিত, ফল্ট ইঙ্গিত

সুরক্ষা রেটিং: IP44 (বৃষ্টি, তুষার, ঘনীভবন, এবং ধুলো জড়িত বহিরঙ্গন পরিবেশের জন্য উপযুক্ত); ক্যাবল এন্ট্রি/এক্সিট: মাল্টি-সার্কিট ব্রাঞ্চিং লোকাল এরিয়া ক্যাবল স্যুইচিং চাহিদা মেটাতে

ইনস্টলেশন এবং অ্যাপ্লিকেশন পরিস্থিতি

ইউনিট আবাসিক রাস্তা বরাবর উপলব্ধ সবুজ স্থান ইনস্টল করা হয়; এটির জন্য কোন ডেডিকেটেড হাউজিং বা বিস্তৃত সিভিল ইঞ্জিনিয়ারিং ফাউন্ডেশনের প্রয়োজন নেই, যার ফলে একটি ছোট পদচিহ্ন এবং একটি ছোট নির্মাণ সময়কাল। DFW-12 শাখা বক্স প্রধান তারের অংশবিশেষ এবং পৃথক বিল্ডিং বিতরণ কক্ষ এবং বক্স-টাইপ সাবস্টেশনে পাওয়ার রুট করে, একটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই কাঠামো তৈরি করে যা "পারস্পরিক হস্তক্ষেপ ছাড়াই ত্রুটি বিভাজন" সক্ষম করে।

Retrofitting পরে অপারেশনাল ফলাফল

উল্লেখযোগ্যভাবে উন্নত পাওয়ার সাপ্লাই নির্ভরযোগ্যতা: ওভারহেড লাইনের ত্রুটি দূর করে; বজ্রপাতের ঋতুতে কোন ট্রিপিং ঘটে না; লাইন ফল্ট রেট 95% এর বেশি কমে যায়।

নিয়ন্ত্রণযোগ্য ফল্ট স্কোপ: ব্রাঞ্চ বক্সের বিভাজন এবং বিচ্ছিন্নতা ক্ষমতার ব্যবহার করে, একটি একক-পয়েন্ট ফল্ট শুধুমাত্র প্রভাবিত অংশকে বিচ্ছিন্ন করে এবং অন্যান্য এলাকায় শক্তি বজায় রাখে, বিভ্রাটের সুযোগ ব্যাপকভাবে হ্রাস করে।

নিরাপদ এবং স্থিতিশীল অপারেশন: সম্পূর্ণরূপে উত্তাপযুক্ত, সিল করা কাঠামো অক্সিডেশন, অতিরিক্ত উত্তাপ বা উন্মুক্ত সংযোগে ফুটো হওয়ার মতো সমস্যাগুলি দূর করে; এটি দীর্ঘমেয়াদী, রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করে, জারা এবং ঘনীভবনের বহিরঙ্গন প্রতিরোধের প্রস্তাব দেয়।

নমনীয় ক্ষমতা সম্প্রসারণ: মাল্টি-সার্কিট শাখা নকশা নতুন লোড, ইভি চার্জিং স্টেশন, বা শাখা বাক্সে অতিরিক্ত বিদ্যুতের প্রয়োজনীয়তার সরাসরি সংযোগের জন্য অনুমতি দেয়, ব্যাপক খনন বা পুনঃওয়্যারিংয়ের প্রয়োজনীয়তা দূর করে।

ঝরঝরে এবং সুশৃঙ্খল শহুরে চেহারা: সমস্ত তারগুলি ভূগর্ভে স্থাপন করা হয়, বিশৃঙ্খল ওভারহেড লাইনগুলি দূর করে এবং শহুরে বিতরণ নেটওয়ার্কগুলির মানককরণ এবং নান্দনিক উন্নতির জন্য প্রয়োজনীয়তা পূরণ করে।

DFW-12 আউটডোর তারের শাখা বক্স হল শহুরে 10kV ডিস্ট্রিবিউশন নেটওয়ার্কগুলিকে ভূগর্ভস্থ ক্যাবলিং-এ রূপান্তর করার জন্য, পুরানো আবাসিক এলাকাগুলিকে আপগ্রেড করার জন্য এবং জেলাগুলিতে লোড বিতরণ পরিচালনা করার জন্য পছন্দের পছন্দ৷ ঐতিহ্যবাহী সুইচিং স্টেশন এবং উচ্চ-ভোল্টেজ সুইচগিয়ারের তুলনায়, এই সমাধানটি একটি কমপ্যাক্ট ফুটপ্রিন্ট, কম খরচ, দ্রুত ইনস্টলেশন, এবং একটি রক্ষণাবেক্ষণ-মুক্ত ডিজাইনের বৈশিষ্ট্য রয়েছে, যেখানে শক্তিশালী রিং-নেটওয়ার্ক ক্ষমতা রয়েছে। এটি সীমাবদ্ধ শহুরে স্থান, আবাসিক এলাকা, বাণিজ্যিক জেলা এবং শিল্প পার্কগুলির জন্য আদর্শভাবে উপযুক্ত, কার্যকরভাবে বিদ্যুৎ বিতরণের নির্ভরযোগ্যতা বৃদ্ধি করে এবং অপারেশন এবং রক্ষণাবেক্ষণ সহজ করে।
