ক্যাবল-টাইপ পিয়ার্সিং কারেন্ট ট্রান্সফরমার

ইউনিটটি একটি IP67 ডাস্টপ্রুফ এবং ওয়াটারপ্রুফ রেটিং অর্জন করে এবং -40°C থেকে +80°C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে অপারেশন সমর্থন করে। একটি স্ন্যাপ-লক স্প্লিট-কোর ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি কম-ভোল্টেজের পরিস্থিতিতে প্রত্যয়িত ইলেকট্রিশিয়ানদের দ্বারা অনুগত লাইভ ইনস্টলেশনের অনুমতি দেয় - তারগুলি কাটা ছাড়া বা পাওয়ার বিভ্রাটের প্রয়োজন ছাড়াই৷ ক্যাবল-টাইপ পিয়ার্সিং কারেন্ট ট্রান্সফরমার কার্যকরভাবে কঠিন পাওয়ার সোর্সিং এবং আউটডোর ওভারহেড লাইন, ফটোভোলটাইক প্ল্যান্ট, চার্জিং স্টেশন এবং মিউনিসিপ্যাল ​​স্ট্রিটলাইটের সাথে যুক্ত উচ্চ তারের খরচের ব্যথার পয়েন্টগুলি সমাধান করে, বিতরণ করা বর্তমান পর্যবেক্ষণ, শক্তি খরচ পরিসংখ্যান এবং লোড পর্যবেক্ষণের জন্য একটি সাশ্রয়ী সমাধান প্রদান করে।

মূল পণ্য বৈশিষ্ট্য

পিয়ার্সিং সেল্ফ-পাওয়ারিং (কোন বাহ্যিক শক্তির প্রয়োজন নেই): টার্গেট পাওয়ার ক্যাবল থেকে সরাসরি অপারেটিং পাওয়ার পাওয়ার জন্য একটি ইনসুলেশন-পিয়ার্সিং পাওয়ার নিষ্কাশন কাঠামোকে একীভূত করে। এটি অতিরিক্ত পাওয়ার লাইন বা বাহ্যিক অ্যাডাপ্টারের প্রয়োজনীয়তা দূর করে, বিচ্ছুরিত বহিরঙ্গন অবস্থানগুলির জন্য তারের এবং ইনস্টলেশন খরচ উল্লেখযোগ্যভাবে হ্রাস করে - এটি বিদ্যমান পাওয়ার অবকাঠামো নেই এমন ফিল্ড পর্যবেক্ষণ সাইটগুলির জন্য আদর্শ করে তোলে।

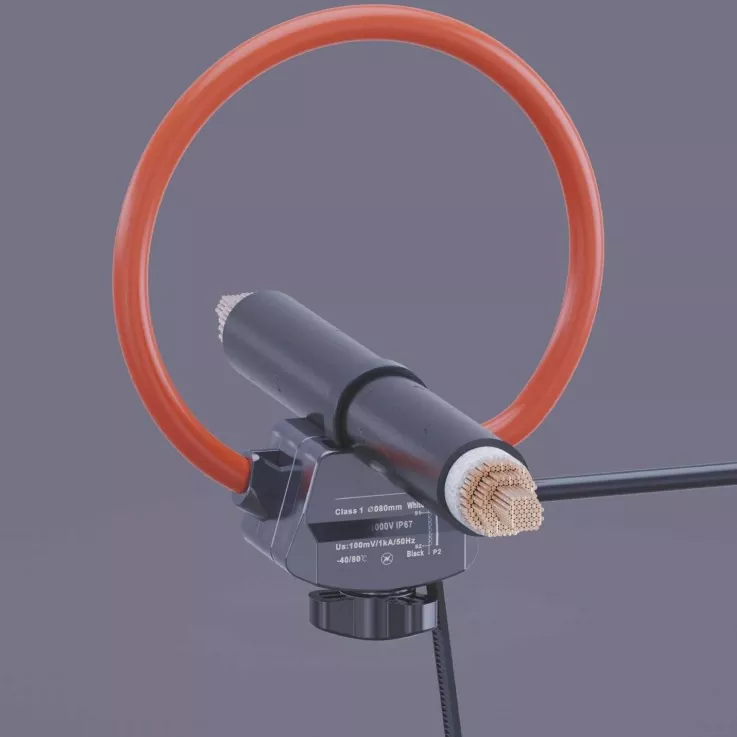

স্প্লিট-কোর ফ্লেক্সিবল কয়েল (বিদ্যুতের বাধা ছাড়াই দ্রুত ইনস্টলেশন): একটি স্ন্যাপ-লক স্প্লিট-কোর রোগোস্কি কয়েল ডিজাইন ব্যবহার করে যার জন্য কোনও বাসবার বিচ্ছিন্ন করা বা তারের কাটার প্রয়োজন নেই, যা একক-ব্যক্তি অন-সাইট ইনস্টলেশনের অনুমতি দেয়। লো-ভোল্টেজ লাইভ-ওয়ার্কিং পরিস্থিতিতে, এটি বিদ্যুৎ সরবরাহে বাধা না দিয়ে, নির্মাণের সময়রেখা সংক্ষিপ্ত করে এবং ডাউনটাইম বা পাওয়ার বিভ্রাটের সাথে সম্পর্কিত ক্ষতি এড়ানো ছাড়াই ইনস্টল করা যেতে পারে।

IP67 সম্পূর্ণরূপে সিল করা সুরক্ষা (প্রশস্ত-তাপমাত্রা আবহাওয়া প্রতিরোধ): হাউজিং, ছিদ্রকারী উপাদান এবং তারের আউটলেটগুলি পেশাদার জলরোধী সিলিংয়ের মধ্য দিয়ে যায়, বৃষ্টি, ঘনীভবন এবং ধুলো প্রবেশের বিরুদ্ধে ধুলো এবং জল প্রতিরোধের জন্য একটি IP67 রেটিং অর্জন করে। -40°C থেকে +80°C এর পরিচালন তাপমাত্রার পরিসরে, এটি উত্তরের হিমায়িত ঠান্ডা, দক্ষিণের উচ্চ তাপ এবং আর্দ্রতা এবং লবণ স্প্রে সহ উপকূলীয় অঞ্চল সহ কঠোর বহিরঙ্গন পরিবেশের জন্য উপযুক্ত। অন্তরণ-ভেদন সীল নকশা: কোন তারের ক্ষতি বা বৈদ্যুতিক ফুটো. ভেদকারী ইলেক্ট্রোডগুলি মরিচা-প্রতিরোধী টিনযুক্ত তামা দিয়ে তৈরি; কন্ডাক্টর কোরের ক্ষতি না করেই টিপসগুলি নিরোধক স্তরটিকে সুনির্দিষ্টভাবে ছিদ্র করে। ছিদ্র বিন্দুতে একটি জলরোধী সিলিং গ্যাসকেট স্বয়ংক্রিয়ভাবে সংকুচিত হয় এবং ইনস্টলেশনের সময় সিল করে, বৃষ্টির জল প্রবেশের কারণে নিরোধক অবক্ষয় এবং ফুটো ঝুঁকি প্রতিরোধ করে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

আউটডোর ওভারহেড ডিস্ট্রিবিউশন লাইন: লোড মনিটরিং এবং শহুরে এবং গ্রামীণ ওভারহেড তারের জন্য ত্রুটি প্রাথমিক সতর্কতা; বিচ্ছুরিত অবস্থান এবং কোন বিদ্যমান পাওয়ার সাপ্লাই সহ পরিস্থিতি পর্যবেক্ষণ।

ডিস্ট্রিবিউটেড পিভি সিস্টেম: পিভি স্ট্রিং, আউটডোর কম্বাইনার বক্স এবং স্ট্রিং ইনভার্টারগুলির জন্য বর্তমান পর্যবেক্ষণ; পার্বত্য ভূখণ্ড বা ছাদে বিতরণ করা পিভির জন্য পুনরুদ্ধার করা।

নতুন এনার্জি চার্জিং পাইলস: ইনপুট সাইডে কারেন্ট মিটারিং এবং আউটডোর চার্জিং পাইলসের জন্য চার্জিং লোড মনিটরিং; অতিরিক্ত পাওয়ার সাপ্লাই ওয়্যারিং ছাড়া ওপেন-এয়ার স্টেশন জড়িত পরিস্থিতি।

মিউনিসিপ্যাল ​​স্ট্রিট লাইটিং ডিস্ট্রিবিউশন: স্ট্রিট লাইট এবং ল্যান্ডস্কেপ লাইটিং সার্কিটগুলির জন্য বর্তমান পর্যবেক্ষণ এবং শক্তি খরচ পরিসংখ্যান; মেরু-মাউন্ট করা বহিরঙ্গন সরঞ্জামের পুনরুদ্ধার করা।

আউটডোর রিং প্রধান ইউনিট (RMU) / বক্স-টাইপ সাবস্টেশন: বহিরঙ্গন বিতরণ সরঞ্জামের জন্য শাখা সার্কিট বর্তমান পর্যবেক্ষণ; বিদ্যুৎ বিভ্রাট বা রিওয়্যারিং ছাড়াই বিদ্যমান ইউনিটগুলিকে পুনরুদ্ধার করা।

অস্থায়ী ক্ষেত্রের বিদ্যুৎ সরবরাহ: অস্থায়ী নির্মাণ সাইটের শক্তি বা জরুরী জেনারেটরের জন্য বর্তমান পর্যবেক্ষণ; স্থির বিদ্যুৎ সরবরাহের অবকাঠামোর অভাবের পরিস্থিতি।

আন্ডারগ্রাউন্ড ইউটিলিটি টানেল ডিস্ট্রিবিউশন: আর্দ্র, আবদ্ধ টানেলে ডিস্ট্রিবিউশন সার্কিট পর্যবেক্ষণ; কঠোর পরিবেশের জন্য উপযুক্ত উচ্চ সুরক্ষা রেটিং।

স্ট্যান্ডার্ড ইনস্টলেশন পদক্ষেপ

নিরাপত্তা যোগ্যতা যাচাইকরণ

স্থানীয় বৈদ্যুতিক নিরাপত্তা প্রবিধানগুলির সাথে কঠোরভাবে সম্মতিতে একটি প্রত্যয়িত ইলেক্ট্রিশিয়ান দ্বারা ইনস্টলেশনটি অবশ্যই করা উচিত। উচ্চ-ভোল্টেজ লাইনের জন্য, বিদ্যুৎ সংযোগ বিচ্ছিন্ন করার পদ্ধতি, ভোল্টেজ যাচাইকরণ এবং গ্রাউন্ডিং অবশ্যই অনুসরণ করতে হবে। লাইভ লো-ভোল্টেজ কাজের জন্য, সম্পূর্ণ নিরোধক সুরক্ষা প্রয়োজন, এবং একা কাজ করলে একটি নিরাপত্তা মনিটর উপস্থিত থাকতে হবে।

ইনস্টলেশন পয়েন্ট নির্বাচন

একটি অবস্থান নির্বাচন করুন যেখানে তারের সোজা, অন্তরণ স্তর অক্ষত, এবং কোন জয়েন্টগুলোতে বা ক্ষতি নেই; তারের বাঁক, স্প্লাইস বা বাহ্যিক ঘর্ষণ সহ এলাকাগুলি এড়িয়ে চলুন। নিশ্চিত করুন যে তারের বাইরের ব্যাস ডিভাইসের ভেদন প্রক্রিয়া এবং কয়েলের আকারের সাথে সামঞ্জস্যপূর্ণ।

ডিভাইস খুলছে

নমনীয় কয়েলের দুই প্রান্তকে আলাদা করতে হাউজিং ল্যাচ টিপুন এবং একই সাথে পিয়ার্সিং ইলেক্ট্রোডের লকিং মেকানিজম রিলিজ করে, ডিভাইসটিকে টার্গেট ক্যাবলে আটকানোর প্রস্তুতি নিচ্ছেন। তারের সন্নিবেশ এবং ছিদ্র সংযোগ

কয়েলের কেন্দ্রে পরিমাপ করার জন্য কেবলটি রাখুন, এটিকে ভেদন ইলেক্ট্রোড পয়েন্টগুলির সাথে সারিবদ্ধ করুন। অভ্যন্তরীণ কন্ডাক্টরের সাথে নির্ভরযোগ্য যোগাযোগ স্থাপনের জন্য ছিদ্রকারী ইলেক্ট্রোডগুলি মসৃণভাবে তারের অন্তরণে প্রবেশ করে তা নিশ্চিত করে প্রক্রিয়াটি বন্ধ এবং লক করার জন্য এমনকি চাপ প্রয়োগ করুন। নিশ্চিত করুন যে ল্যাচটি সম্পূর্ণ সুরক্ষিত এবং কোন শিথিলতা নেই।

সিলিং এবং সুরক্ষিত

ছিদ্র বিন্দুতে সিলিং গ্যাসকেট পরীক্ষা করুন যাতে এটি সম্পূর্ণভাবে সংকুচিত হয়, কোন কুঁচকানো প্রান্ত বা ফাঁক নেই। কোন মোচড় বা ওভারল্যাপিং নেই, এবং এটি তারের বিপরীতে মসৃণভাবে ফিট করে তা নিশ্চিত করতে কয়েলের বডি সামঞ্জস্য করুন। প্রয়োজনে, ডিভাইসটিকে আরও সুরক্ষিত করতে এবং নড়াচড়া বা স্থানান্তর রোধ করতে অন্তরক তারের বন্ধন ব্যবহার করুন।

ওয়্যারিং এবং কার্যকরী যাচাইকরণ

ডেটা অধিগ্রহণ টার্মিনাল বা ম্যাচিং ইন্টিগ্রেটরের সাথে আউটপুট কেবলটি সংযুক্ত করুন। পাওয়ার অন করার পরে, যাচাই করুন যে সিগন্যাল আউটপুট স্বাভাবিক, বর্তমান রিডিং প্রকৃত লোডের সাথে মেলে এবং কোনও অস্বাভাবিক অ্যালার্ম বা ওঠানামা নেই৷

FAQs

প্রশ্ন: ছিদ্র সংযোগ কি তারের নিরোধক ক্ষতি করবে এবং বর্তমান ফুটো হতে পারে?

একটি: না। পণ্যটি একটি বিশেষ জলরোধী সিলিং গ্যাসকেটের সাথে আসে; ইনস্টলেশনের পরে, গ্যাসকেটটি তারের জ্যাকেটের বিরুদ্ধে শক্তভাবে সংকুচিত করে, বাহ্যিক আর্দ্রতা বন্ধ করে দেয়। ছিদ্রকারী ইলেক্ট্রোড এবং হাউজিং একটি দ্বৈত-ইনসুলেশন ডিজাইনের বৈশিষ্ট্যযুক্ত, যাতে বহিরঙ্গন বিদ্যুৎ বিতরণ সুরক্ষা মানগুলি মেনে সঠিক ইনস্টলেশনের সাথে কোনও ফুটো বা নিরোধক অবক্ষয় ঘটে না তা নিশ্চিত করে।

প্রশ্ন: এই ক্যাবল-টাইপ পিয়ার্সিং কারেন্ট ট্রান্সফরমারের কি বাহ্যিক পাওয়ার সাপ্লাই প্রয়োজন?

উত্তর: না। এটিতে একটি সমন্বিত স্ব-পাওয়ারিং মডিউল রয়েছে যা পরিমাপ করা পাওয়ার কেবল থেকে সরাসরি অপারেটিং পাওয়ার আঁকে, অতিরিক্ত পাওয়ার সাপ্লাই ওয়্যারিং-এর প্রয়োজনীয়তা দূর করে- এটি বিচ্ছুরিত বহিরঙ্গন স্থানে রেট্রোফিট নিরীক্ষণের জন্য আদর্শ করে তোলে।

প্রশ্ন: ইনস্টলেশনের জন্য কি পাওয়ার বিভ্রাট প্রয়োজন?

উত্তর: কম-ভোল্টেজ অ্যাপ্লিকেশনের জন্য (1000V এবং নীচে), সঠিক নিরোধক সুরক্ষা ব্যবহার করে প্রত্যয়িত ইলেকট্রিশিয়ানদের দ্বারা লাইভ লাইনে ইনস্টলেশন করা যেতে পারে; উচ্চ-ভোল্টেজ লাইনের জন্য, কঠোর পাওয়ার-অফ পদ্ধতি অনুসরণ করতে হবে। স্প্লিট-কোর কয়েল এবং ভেদন কাঠামো তারের কাটার প্রয়োজনীয়তা দূর করে, ইনস্টলেশনের সময় ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে।

প্রশ্নঃ ওয়ারেন্টি নীতি কি?

উত্তর: পণ্যটি সাধারণ ইনস্টলেশন এবং ব্যবহারের শর্তে (মানবসৃষ্ট ক্ষতি ব্যতীত) পুরো ইউনিটকে কভার করে এক বছরের ওয়ারেন্টি সহ আসে। ওয়্যারেন্টি এক্সটেনশন বাল্ক প্রকল্পের জন্য আলোচনা করা যেতে পারে, এবং আজীবন প্রযুক্তিগত সহায়তা এবং মেরামত পরিষেবা প্রদান করা হয়।

নিংজিয়ার ঝোংওয়েইতে 100 মেগাওয়াট পর্বতীয় পিভি পাওয়ার প্ল্যান্টে সংগ্রহ লাইনে বর্তমান পর্যবেক্ষণের জন্য রেট্রোফিট প্রকল্প

I. প্রকল্প ওভারভিউ

প্রকল্পের নাম: একটি 100MW মাউন্টেনাস পিভি পাওয়ার প্ল্যান্টে সংগ্রহ লাইনের জন্য অনলাইন মনিটরিং রেট্রোফিট (শাপোতু জেলা, ঝোংওয়েই সিটি, নিংজিয়া)

প্রকল্পের অবস্থান: পিভি ইন্ডাস্ট্রিয়াল পার্ক, শাপোটো জেলা, ঝোংওয়েই সিটি, নিংজিয়া হুই স্বায়ত্তশাসিত অঞ্চল

রেট্রোফিট সমাপ্তির তারিখ: এপ্রিল 2025

ব্যবহৃত পণ্য: φ80mm নমনীয় রোগোস্কি কয়েল সহ ইনসুলেশন-পিয়ার্সিং পাওয়ার সাপ্লাই (IP67, ওয়াইড-টেম্পারেচার রেঞ্জ)

এই পার্বত্য পিভি পাওয়ার প্লান্টের মোট 100 মেগাওয়াট ক্ষমতা রয়েছে, যেখানে আটটি 35 কেভি বক্স-টাইপ স্টেপ-আপ সাবস্টেশন এবং 36টি পিভি সাব-অ্যারে সংগ্রহ সার্কিট রয়েছে; এটি আনুষ্ঠানিকভাবে গ্রিডের সাথে সংযুক্ত ছিল এবং 2019 সালে চালু করা হয়েছিল। টেংগার মরুভূমির প্রান্তে অবস্থিত, উদ্ভিদটি কঠোর পরিবেশগত অবস্থার সম্মুখীন হয়: গ্রীষ্মের চরম তাপমাত্রা 42 ডিগ্রি সেলসিয়াসে পৌঁছায়, যখন শীতের নিম্ন তাপমাত্রা -28 ডিগ্রি সেলসিয়াসে নেমে আসে। সাইটটিতে প্রবল বাতাস, প্রবাহিত বালি, এবং তীব্র UV বিকিরণ সারা বছর অনুভব করে। অতিরিক্তভাবে, সাব-অ্যারে অবস্থানগুলি অস্থির ভূখণ্ড জুড়ে ছড়িয়ে ছিটিয়ে রয়েছে, যা অপারেশন, রক্ষণাবেক্ষণ এবং পরিদর্শনকে কঠিন করে তোলে এবং বিস্তৃত ব্যাসার্ধকে কভার করে।

মূল পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে কেবলমাত্র বক্স-টাইপ সাবস্টেশনগুলির উচ্চ-ভোল্টেজের দিকের মাস্টার মিটারিং ডিভাইসগুলি অন্তর্ভুক্ত ছিল, নিম্ন-ভোল্টেজ সংগ্রহের লাইনগুলিতে কোনও বর্তমান পর্যবেক্ষণ নেই। ফলস্বরূপ, শাখার ত্রুটি এবং স্ট্রিং অসামঞ্জস্যগুলি দ্রুত সনাক্ত করা যায়নি। তদুপরি, প্রচলিত বর্তমান ট্রান্সফরমার রেট্রোফিট সমাধানগুলির জন্য বিদ্যুৎ বিভ্রাট, তারের সংযোগ বিচ্ছিন্ন এবং বৃহৎ এলাকা জুড়ে পাওয়ার সাপ্লাই তারের রাউটিং প্রয়োজন, যার ফলে উচ্চ নির্মাণ খরচ এবং উল্লেখযোগ্য বিদ্যুৎ উৎপাদনের ক্ষতি হয়। পরিশেষে, প্ল্যান্টটি কারেন্ট-সেন্সিং উপাদান হিসাবে অন্তরণ-ভেদকারী পাওয়ার সাপ্লাই প্রযুক্তি সহ নমনীয় রোগোস্কি কয়েল নির্বাচন করেছে, যা শূন্য বিদ্যুৎ বিভ্রাট সহ সমস্ত শাখায় নজরদারি স্থাপনকে সক্ষম করে।

২. রেট্রোফিট করার আগে মূল ব্যথা পয়েন্ট

আউটেজ-ভিত্তিক রেট্রোফিটিং থেকে উল্লেখযোগ্য ক্ষতি সরাসরি বিদ্যুৎ উৎপাদনের রাজস্বকে প্রভাবিত করে। সংগ্রহের লাইনগুলি বড়-ক্রস-সেকশন সাঁজোয়া পাওয়ার তারগুলি ব্যবহার করেছিল; ঐতিহ্যগত অনমনীয়, উইন্ডো-টাইপ কারেন্ট ট্রান্সফরমার ইনস্টল করার জন্য তারগুলি কাটা এবং পাওয়ার বন্ধ করতে হবে। আট ঘণ্টার একটি একক সার্কিট বিভ্রাটের ফলে আনুমানিক 12,000 kWh উৎপাদনের ক্ষতি হয়েছে, যার আনুমানিক মোট ক্ষয়ক্ষতি পুরো প্ল্যান্টের জন্য 400,000 kWh-এর বেশি। উপরন্তু, প্রক্রিয়া জটিল গ্রিড বিভ্রাট অনুমোদন প্রক্রিয়া জড়িত, একটি দীর্ঘ প্রকল্প বাস্তবায়ন চক্র নেতৃত্বে. বিক্ষিপ্ত পার্বত্য স্থান এবং উচ্চ ক্যাবলিং খরচ: 12-বর্গ-কিলোমিটার পার্বত্য অঞ্চল জুড়ে 36টি মনিটরিং পয়েন্ট বিতরণ করা হয় যা সাইট এবং রুক্ষ ভূখণ্ডের মধ্যে উল্লেখযোগ্য দূরত্ব দ্বারা চিহ্নিত করা হয়। প্রতিটি পয়েন্টের জন্য 220V পাওয়ার তারগুলি ইনস্টল করার জন্য উপকরণ এবং ইনস্টলেশনের জন্য 300,000 RMB-এর বেশি খরচ হবে৷ তদ্ব্যতীত, বহিরঙ্গন তারগুলি তীব্র UV বিকিরণ বয়সের সাথে দ্রুত উন্মুক্ত হয় এবং উচ্চ ব্যর্থতার হার ভোগ করে, যা পরবর্তী রক্ষণাবেক্ষণ এবং প্রতিস্থাপনকে কঠিন এবং ব্যয়বহুল করে তোলে।

কঠোর পরিবেশগত অবস্থা এবং মানক সরঞ্জামগুলিতে অপর্যাপ্ত আবহাওয়া প্রতিরোধ: স্থানীয় দৈনিক তাপমাত্রার পরিবর্তন প্রায়ই 30 ডিগ্রি সেলসিয়াস অতিক্রম করে; হিমশীতল শীত, ঝলসে যাওয়া গ্রীষ্ম, প্রবল বাতাস এবং তীব্র ইউভি বিকিরণের সংমিশ্রণে স্ট্যান্ডার্ড প্লাস্টিক-কেসযুক্ত বর্তমান ট্রান্সফরমারগুলি কেসিং ফাটল, সীল ব্যর্থতা (জল প্রবেশের দিকে পরিচালিত করে) এবং পরিমাপের প্রবাহে ভুগছে। তাদের সংক্ষিপ্ত পরিষেবা জীবন এবং ঘন ঘন প্রতিস্থাপনের প্রয়োজনীয়তা উত্তর-পশ্চিম মরুভূমি অঞ্চলে ফটোভোলটাইক (পিভি) উদ্ভিদের দীর্ঘমেয়াদী কর্মক্ষম চাহিদার জন্য তাদের অনুপযুক্ত করে তোলে।

ভারী, বৃহদাকার তার এবং সঙ্কুচিত বিন্যাস কঠোর ট্রান্সফরমার ইনস্টলেশনকে সীমাবদ্ধ করে: সংগ্রহ লাইনে বড়-ক্রস-সেকশন, মাল্টি-কোর তারগুলি থাকে যার মধ্যে বড় বাঁকানো ব্যাসার্ধ থাকে। তারের ট্রেগুলির মধ্যে সঙ্কুচিত রাউটিং অনমনীয়, স্প্লিট-কোর ট্রান্সফরমারগুলি পরিচালনা করার জন্য অপর্যাপ্ত স্থান ছেড়ে দেয়। অতিরিক্তভাবে, পাহাড়ী বাঁকগুলিতে অনিয়মিত বিন্যাস সহ সার্কিটের জন্য, তারের চারপাশে স্ট্যান্ডার্ড অনমনীয় ট্রান্সফরমার ইনস্টল করা শারীরিকভাবে অসম্ভব, যার ফলে রেট্রোফিট প্রকল্পটি স্থবির হয়ে পড়ে।

III. সরঞ্জাম কনফিগারেশন এবং সমাধান নকশা

পার্বত্য পিভি প্ল্যান্টের মূল প্রয়োজনীয়তা মেটাতে—বিশেষত শূন্য ডাউনটাইম, কোনো বাহ্যিক তারের, চরম আবহাওয়ার স্থিতিস্থাপকতা, এবং জটিল ইনস্টলেশন পরিস্থিতিতে অভিযোজনযোগ্যতা—প্রকল্পটি φ80mm নমনীয় রোগোস্কি কয়েল ব্যবহার করে যাতে ইন্টিগ্রেটেড ইনসুলেশন-পিয়ার্সিং পাওয়ার হার্ভেস্টিং থাকে। এগুলি বহিরঙ্গন-গ্রেড ইন্টিগ্রেটর এবং 4G ওয়্যারলেস ডেটা অধিগ্রহণ টার্মিনালগুলির সাথে যুক্ত করা হয়েছে যাতে সংগ্রহের লাইনগুলির জন্য রিয়েল-টাইম, ব্যাপক বর্তমান পর্যবেক্ষণ এবং দূরবর্তী O&M সক্ষম করা যায়।

মূল সমাধান ডিজাইন

ইনসুলেশন-পিয়ার্সিং সেল্ফ-পাওয়ারড টেকনোলজি: কয়েলে ইন্টিগ্রেটেড ইনসুলেশন-পিয়ার্সিং ইলেক্ট্রোড রয়েছে যা সরাসরি অপারেটিং পাওয়ার সংগ্রহ করতে ফেজ তারের ইনসুলেশন ভেদ করে। এটি ইন্টিগ্রেটর সার্কিট এবং ওয়্যারলেস অধিগ্রহণ টার্মিনালে শক্তি সরবরাহ করে, বহিরাগত পাওয়ার তারের এবং সংশ্লিষ্ট ইনস্টলেশন কাজের প্রয়োজনীয়তা সম্পূর্ণভাবে দূর করে। নমনীয়, উন্মুক্ত কাঠামো: কয়েল বডিটি আবহাওয়া-প্রতিরোধী, নমনীয় অন্তরক উপাদান দিয়ে তৈরি যা বিভিন্ন আকারের কন্ডাক্টরকে ফিট করার জন্য সামান্য বাঁকতে পারে। এর স্ন্যাপ-লক ডিজাইন তারের কাটা বা টার্মিনাল সংযোগ বিচ্ছিন্ন করার প্রয়োজনীয়তা দূর করে, যা মান সুরক্ষা পদ্ধতি অনুসরণ করার সময় লো-ভোল্টেজের দিকে লাইভ ইনস্টলেশনের অনুমতি দেয়।

প্রশস্ত-তাপমাত্রা, উচ্চ-সুরক্ষা নকশা: ইউনিটটি একটি IP67 ডাস্টপ্রুফ এবং ওয়াটারপ্রুফ রেটিং অর্জন করে এবং -40°C থেকে +80°C তাপমাত্রার সীমার মধ্যে কাজ করে। এর আবাসন UV-প্রতিরোধী, চাঙ্গা ইঞ্জিনিয়ারিং প্লাস্টিক দিয়ে তৈরি, এটি উচ্চ তাপ, হিমায়িত ঠান্ডা, প্রবল বাতাস, প্রবাহিত বালি এবং তীব্র UV বিকিরণ দ্বারা চিহ্নিত চরম বহিরঙ্গন পরিবেশের জন্য উপযুক্ত করে তোলে।

IV প্রকল্প আবেদন হাইলাইট

বিদ্যুত উৎপাদনের ক্ষতি ছাড়াই জিরো-আউটেজ ইনস্টলেশন: লো-ভোল্টেজ লাইনগুলি লাইভ থাকার সময় সমস্ত 36টি ইউনিট ইনস্টল করা হয়েছিল। কোন বিদ্যুৎ বিভ্রাটের অনুরোধ করা হয়নি, এবং বিদ্যুৎ উৎপাদনে কোন ক্ষতি হয়নি; প্রথাগত রেট্রোফিট পদ্ধতির তুলনায়, এটি সম্ভাব্য বিভ্রাট-সম্পর্কিত ক্ষতির মধ্যে প্রায় 280,000 RMB সংরক্ষণ করেছে। উপরন্তু, এটি জটিল বহু-স্তরের বিভ্রাট অনুমোদন প্রক্রিয়াগুলিকে বাইপাস করে, প্রকল্পটিকে মাত্র 12 দিনে সম্পূর্ণ করার অনুমতি দেয় এবং উল্লেখযোগ্যভাবে বাস্তবায়নের দক্ষতা বৃদ্ধি করে৷

পাওয়ার সাপ্লাই ক্যাবলিং বাদ দেওয়া মোট খরচ 42% কমিয়ে দেয়: স্ব-চালিত ভেদন প্রযুক্তির ব্যবহার, কোনো বাহ্যিক পাওয়ার তারের প্রয়োজন হয় না, শুধুমাত্র উপকরণ এবং পাহাড়ী ভূখণ্ড ইনস্টলেশনের জন্য 260,000 RMB সাশ্রয় করে। বর্ধিত ইনস্টলেশন দক্ষতা থেকে শ্রম খরচ সাশ্রয়ের সাথে মিলিত, সামগ্রিক রেট্রোফিট খরচ গতানুগতিক অনমনীয় বর্তমান ট্রান্সফরমার সমাধানগুলির তুলনায় 42% কম ছিল, যা বিনিয়োগ পরিশোধের সময়কালকে মারাত্মকভাবে ছোট করে।

নমনীয় কাঠামো জটিল পরিস্থিতিতে অভিযোজিত হয়; ইনস্টলেশন কার্যকারিতা তিনগুণ বেড়েছে: নমনীয় কয়েল সহজেই বিভিন্ন ইনস্টলেশন পরিবেশের সাথে খাপ খাইয়ে নেয়—যেমন বড়-ব্যাসের তার, কমপ্যাক্ট তারের ট্রে, অনিয়মিত লেআউট এবং কোণে বাঁকানো তারগুলি—এবং পার্বত্য অঞ্চলে প্রায়শই পাওয়া যায় এমন সীমাবদ্ধ স্থানেও সার্কিটের চারপাশে সফলভাবে ইনস্টল করা যেতে পারে। একজন একক ব্যক্তি গড়ে মাত্র 6 মিনিটে একটি ইউনিট ইনস্টল করতে পারেন - অনমনীয় বর্তমান ট্রান্সফরমারের চেয়ে তিনগুণ বেশি দ্রুত - যা পাহাড়ী এলাকায় উচ্চ-উচ্চতার কাজের সাথে সম্পর্কিত নিরাপত্তা ঝুঁকি এবং শ্রম খরচ উভয়ই উল্লেখযোগ্যভাবে হ্রাস করে। প্রশস্ত-তাপমাত্রা সহনশীলতা এবং উচ্চ সুরক্ষা স্তর চরম পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে। সরঞ্জাম সম্পূর্ণরূপে সিল করা নির্মাণ এবং তাপমাত্রা চরম প্রতিরোধী উপকরণ ব্যবহার করে। স্থাপনের পর থেকে, এটি গ্রীষ্মের তাপ (41°C এক্সপোজার), শীতের হিমাঙ্কের তাপমাত্রা (-26°C), এবং বারবার তীব্র বালির ঝড় এবং ভারী বৃষ্টিপাত সহ্য করেছে। সিল ব্যর্থতা, নির্ভুলতা ড্রিফ্ট, বা আবরণের অবক্ষয়/ক্র্যাকিং সম্পর্কিত কোনও সমস্যা দেখা দেয়নি, এটি উত্তর-পশ্চিম মরুভূমিতে ফটোভোলটাইক উদ্ভিদের কঠোর পরিচালন অবস্থার জন্য পুরোপুরি উপযুক্ত করে তোলে।

নিরীক্ষণ নির্ভুলতার মানগুলির সাথে সম্মতি উন্নত O&M প্রয়োজনীয়তা পূরণ করে। ক্লাস 1 পরিমাপের নির্ভুলতা এবং সম্পূর্ণ পরিসর জুড়ে চমৎকার রৈখিকতার বৈশিষ্ট্যযুক্ত, সরঞ্জামগুলি নিম্ন- এবং উচ্চ-বর্তমান উভয় অবস্থাতেই স্থিতিশীল, নির্ভরযোগ্য ডেটা সরবরাহ করে। একত্রিত শাখা ডেটা বক্স-টাইপ ট্রান্সফরমারে প্রধান মিটারের তুলনায় 1.5% এর কম বিচ্যুতি দেখায়, সম্পূর্ণরূপে সন্তুষ্ট উন্নত O&M চাহিদা যেমন শাখা পাওয়ার জেনারেশন বেঞ্চমার্কিং, ফল্ট স্থানীয়করণ এবং লাইন লস বিশ্লেষণ।

V. রেট্রোফিটিং এর পরে অপারেশনাল ফলাফল

ফল্ট স্থানীয়করণ দক্ষতা 90% দ্বারা উন্নত; বিদ্যুৎ উৎপাদনের লোকসান কমেছে। পোস্ট-রেট্রোফিট, প্রতিটি সংগ্রাহক লাইন সার্কিটের বর্তমান ডেটা রিয়েল-টাইমে নিরীক্ষণ করা যেতে পারে। ত্রুটিগুলি-যেমন ব্লোন ব্রাঞ্চ ফিউজ, তারের অসঙ্গতি, বা স্ট্রিং অমিলগুলি - 5 মিনিটের মধ্যে সঠিকভাবে সনাক্ত করা যেতে পারে। এটি পূর্ববর্তী ম্যানুয়াল, স্ট্রিং-বাই-স্ট্রিং পরিদর্শন পদ্ধতির তুলনায় 90% এর বেশি দক্ষতার উন্নতির প্রতিনিধিত্ব করে, যা 4 থেকে 6 ঘন্টা সময় নেয়। স্থাপনের পর থেকে ছয় মাসে, 11টি অসামঞ্জস্য দ্রুত সমাধান করা হয়েছে, যা প্রায় 180,000 kWh দ্বারা বিদ্যুৎ উৎপাদনের ক্ষতি কমিয়েছে এবং সরাসরি রাজস্ব 120,000 RMB উৎপন্ন করেছে।

O&M পরিদর্শন খরচ 60% কমেছে। পূর্বে, O&M কর্মীদের প্রতিটি বক্স-টাইপ ট্রান্সফরমার পরিদর্শন ও পরীক্ষা করার জন্য সাপ্তাহিক সাইটে আরোহণ করতে হতো; এখন, পুরো লাইনের অপারেটিং স্থিতি একটি ক্লাউড প্ল্যাটফর্মের মাধ্যমে দূরবর্তীভাবে নিরীক্ষণ করা যেতে পারে, মাসে মাত্র একবার অন-সাইট যাচাইকরণ প্রয়োজন৷ পরিদর্শন ফ্রিকোয়েন্সি এবং শ্রম খরচ 60% কমে গেছে, যখন পাহাড়ী ভূখণ্ড জুড়ে যাতায়াতের সাথে যুক্ত ট্রাফিক নিরাপত্তা ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস পেয়েছে।

100% অখণ্ডতার হার সহ স্থিতিশীল সরঞ্জাম অপারেশন। জানুয়ারী 2026 পর্যন্ত, সমস্ত 36 টি ইউনিট নয় মাস ধরে স্থিতিশীলভাবে কাজ করেছে। চরম তাপমাত্রার ওঠানামা, বালির ঝড়, এবং ভারী বৃষ্টিপাত সহ্য করা সত্ত্বেও, কোনও সরঞ্জামের ব্যর্থতা বা ডেটার অসামঞ্জস্য নেই, যার ফলে 100% সরঞ্জামের অখণ্ডতার হার। অত্যন্ত কম দীর্ঘমেয়াদী O&M খরচ নিশ্চিত করে সিস্টেমের জন্য কোনো পর্যায়ক্রমিক ক্রমাঙ্কন বা রক্ষণাবেক্ষণের প্রয়োজন নেই। শক্তি দক্ষতা অপ্টিমাইজেশানে সহায়তা করা এবং সামগ্রিক বিদ্যুৎ উৎপাদনের রাজস্ব বৃদ্ধি করা: দানাদার শাখা-স্তরের বর্তমান ডেটা ব্যবহার করে, প্ল্যান্টটি তিনটি সাব-অ্যারেতে অপ্টিমাইজ করা স্ট্রিং অমিল এবং দুটি বিভাগে লাইন লস কমিয়েছে। এই ব্যবস্থাগুলি প্রায় 0.8% দ্বারা প্ল্যান্টের সমতুল্য ব্যবহারের ঘন্টা বৃদ্ধি করেছে, যার অনুমিত বার্ষিক রাজস্ব বৃদ্ধি 400,000 RMB-এর বেশি হয়েছে—যা ছয় মাসের মধ্যে রেট্রোফিট বিনিয়োগ পুনরুদ্ধার করার অনুমতি দেয়৷

VI. মামলার সারাংশ

ইনসুলেশন-পিয়ার্সিং পাওয়ার সাপ্লাই প্রযুক্তি সহ নমনীয় রোগোস্কি কয়েলটি পার্বত্য পিভি সাইট এবং বিতরণ করা আউটডোর পাওয়ার প্ল্যান্টের সাথে যুক্ত ব্যথার পয়েন্টগুলিকে কার্যকরভাবে সমাধান করে - বিশেষত বিদ্যুৎ বিভ্রাট, উচ্চ তারের খরচ, কঠোর পরিবেশ এবং ইনস্টলেশন সীমাবদ্ধতা সম্পর্কিত চ্যালেঞ্জগুলি। এটি নমনীয় ইনস্টলেশনের উচ্চ অভিযোজনযোগ্যতা, নিরোধক-ভেদন শক্তি নিষ্কাশনের ব্যতিক্রমী সুবিধা এবং শক্তিশালী আবহাওয়া প্রতিরোধের (বিস্তৃত তাপমাত্রা সহনশীলতা এবং উচ্চ সুরক্ষা রেটিং) সমন্বয় করে। ন্যূনতম রেট্রোফিট খরচ এবং দ্রুত ইনস্টলেশন সহ একটি দানাদার শাখা-বর্তমান মনিটরিং সিস্টেম প্রতিষ্ঠা করতে সক্ষম, এটি O&M আপগ্রেড করার জন্য এবং নতুন শক্তি পাওয়ার প্ল্যান্টে শক্তি দক্ষতা বাড়ানোর জন্য একটি অত্যন্ত ব্যয়-কার্যকর, কোর সেন্সিং উপাদান হিসাবে কাজ করে।
